Manual de Usuario

Adaptador DAC Bluetooth 5.3 – Receptor / Transmisor

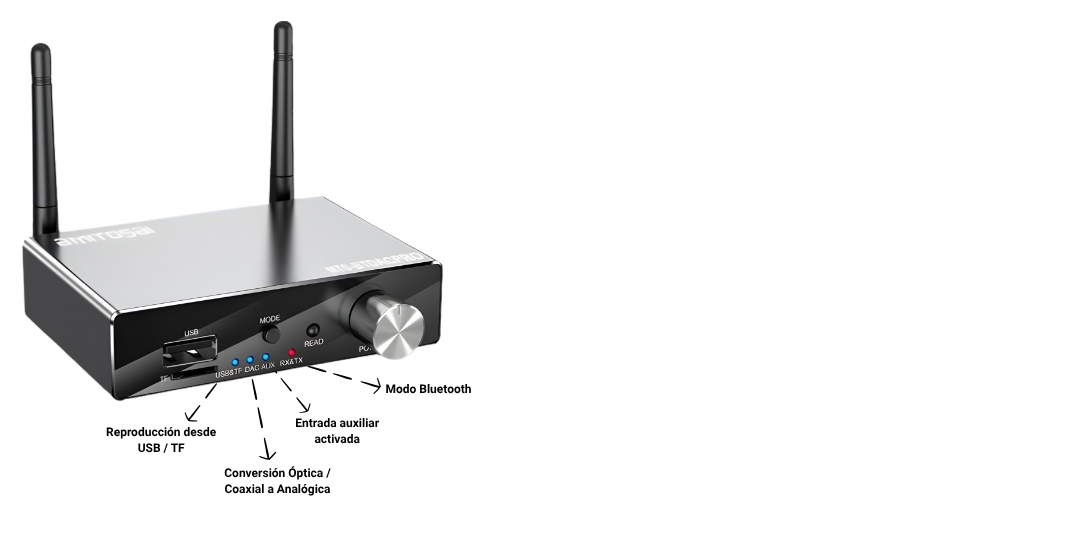

• Vistas del equipo

- Frente

• Botón MODE: cambio de modo
• Indicador AUX (3,5 mm)
• Indicador RX / TX (azul = recepción, rojo = transmisión)
• Indicador USB & TF
• Lámpara receptora IR (control remoto)
• Puerto USB‑A (pendrive)
• Ranura micro‑SD / TF
• Indicador DAC (óptico / coaxial)
• Perilla POWER / VOL (encendido y volumen)

- Parte posterior

• Dos antenas Bluetooth

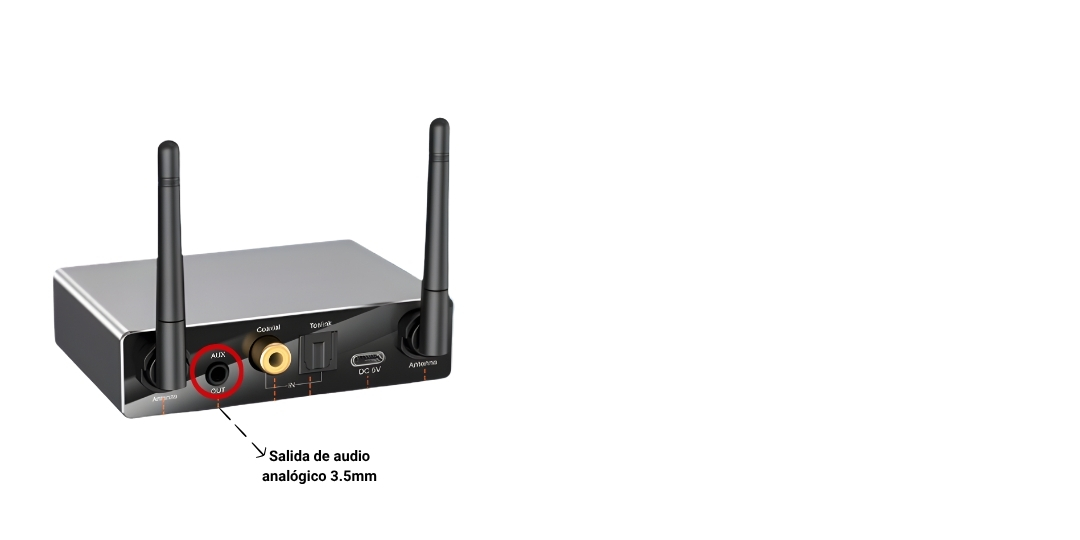

• Salida analógica AUX OUT (3,5 mm o 2 RCA)

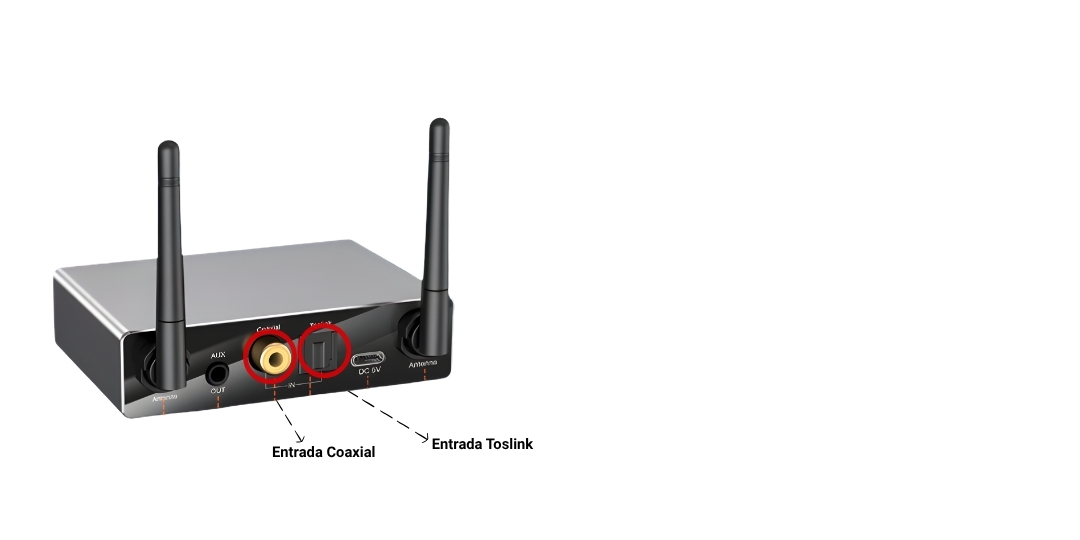

• Entrada coaxial (S/PDIF)
• Entrada óptica Toslink (S/PDIF)
• Puerto USB‑C 5 V (alimentación)

• Especificaciones técnicas

Nombre Bluetooth: MTS‑BTDACPRO
Versión: Bluetooth 5.3
Perfiles: A2DP, AVRCP, HFP, HSP
Decodificación: SBC (BT) – WMA, WAV, FLAC, APE, MP3 (USB/TF)
Banda RF: 2 400‑2 483,5 MHz
Entradas / salidas: 3,5 mm, óptica, coaxial, USB, TF
Frecuencias de muestreo: 33 / 44,1 / 48 / 96 kHz – 16 / 24 bit
Alcance inalámbrico: > 30 m (espacio abierto)
Alimentación: USB‑C 5 V
Dimensiones: 86 × 76 × 22 mm
Peso: 65 g
Ecualizador integrado: Graves, Normal, Agudos
Material: Aleación de aluminio
Dispositivos compatibles: Teléfono, PC, TV, proyector, amplificador, decodificador, PS4, etc.

• Introducción

El MTS‑BTDACPRO combina cuatro funciones:
a) Receptor Bluetooth: envía audio a cualquier entrada analógica.
b) Transmisor Bluetooth: envía audio de TV, PC u otra fuente a parlantes o auriculares BT.
c) Conversor digital‑a‑analógico: transforma señales ópticas o coaxiales a salida 3,5 mm / RCA.
d) Reproductor local: reproduce archivos sin pérdidas desde USB o tarjeta TF.

• Operación básica

Encendido y volumen

• Gire la perilla; se enciende y ajusta el volumen.

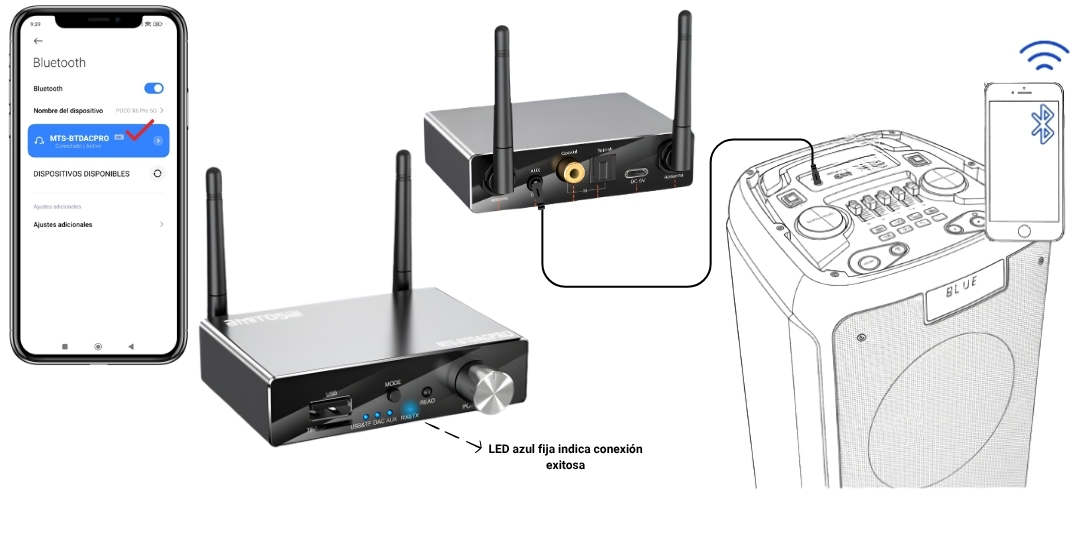

• Modo RX – Receptor Bluetooth
• Encender: LED azul parpadea (emparejamiento).
• Conectar salida 3,5 mm o 2 RCA al equipo de audio.
• En el teléfono / PC, activar Bluetooth y seleccionar “MTS‑BTDACPRO”.
• LED azul fijo indica conexión.
• También puede insertar USB, TF, óptico o coaxial; todo se envía por 3,5 mm.

Si no conecta o hay cortes:
A. Apague el adaptador, elimine el nombre guardado en el dispositivo y vuelva a emparejar.
B. Borre todas las vinculaciones para reiniciar el emparejamiento.

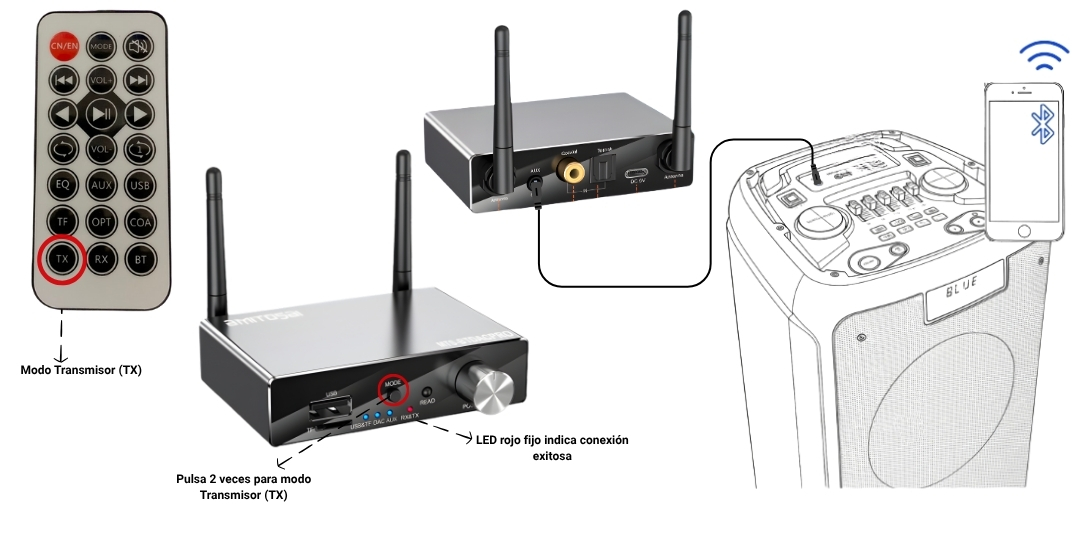

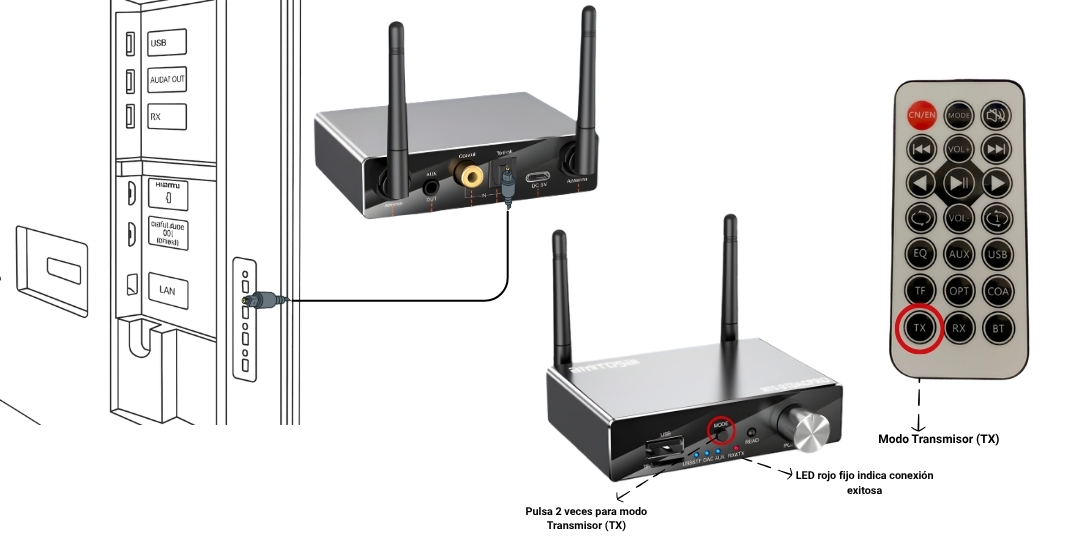

• Modo TX – Transmisor Bluetooth
• Encender y pulsar dos veces MODE (o TX en el control); LED rojo parpadea.
• Conectar la fuente (3,5 mm, óptico o coaxial).
• Poner el parlante o auricular BT en modo de emparejamiento.
• LED rojo fijo indica conexión.

Nota: la conexión puede tardar más que en RX. Si falla, reinicie ambos equipos y repita.

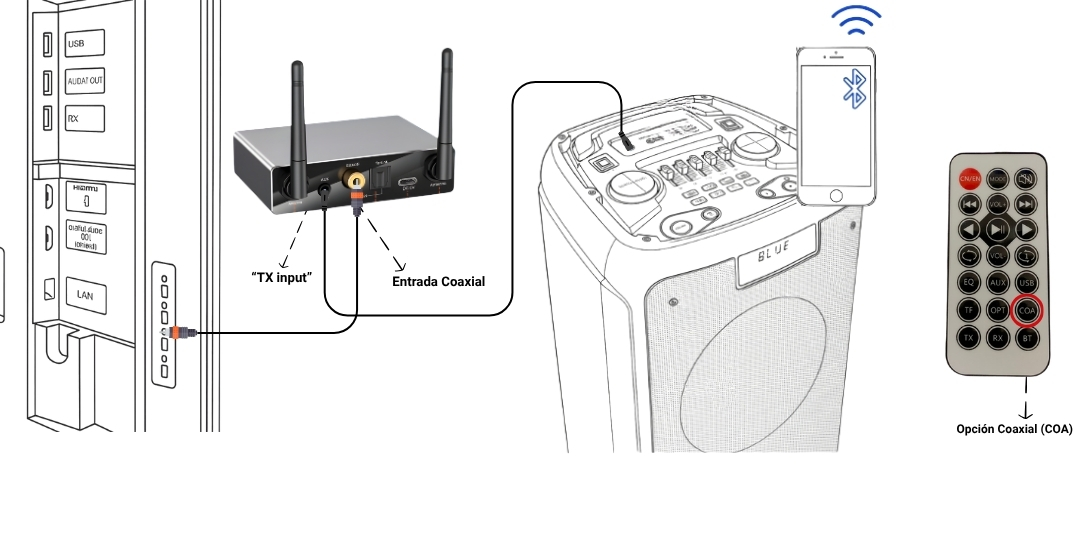

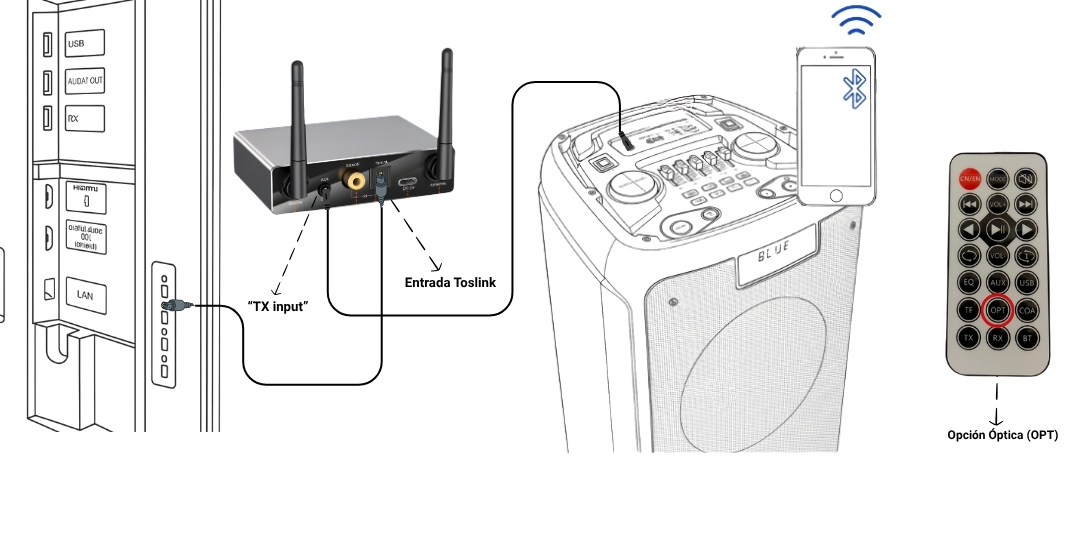

• Conversión Óptica / Coaxial a Analógica
• Seleccionar OPT o COA con MODE; LED DAC permanece encendido.
• Conectar la salida óptica o coaxial del TV al puerto correspondiente.
• Conectar 3,5 mm o RCA al amplificador / parlantes.
• El audio HD del TV se reproducirá por la salida analógica.

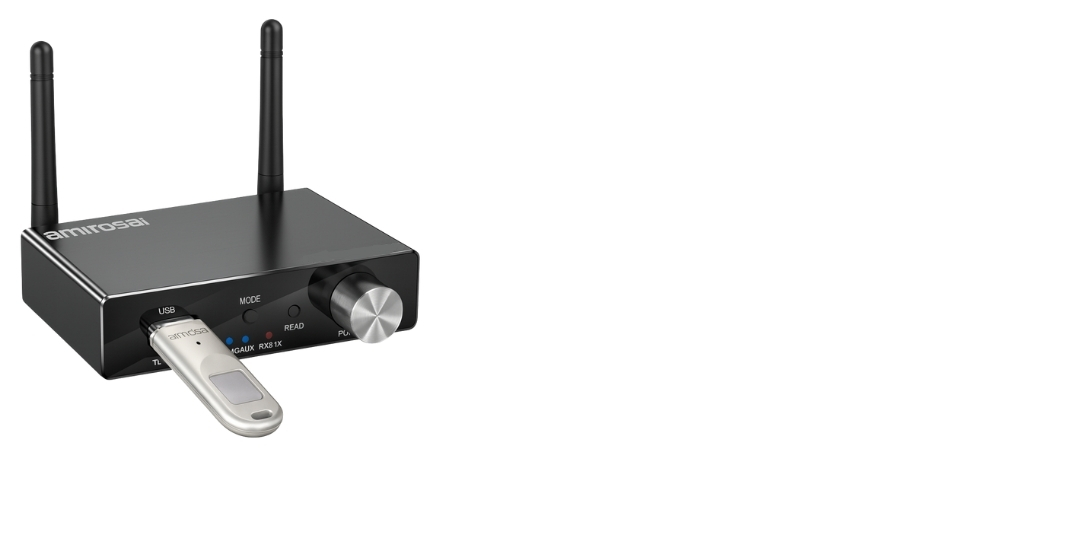

• Reproducción desde USB / TF

• Inserte la unidad; el LED USB / TF se ilumina.
• Los archivos compatibles se reproducen y el audio sale por el modo activo (RX, TX o DAC).

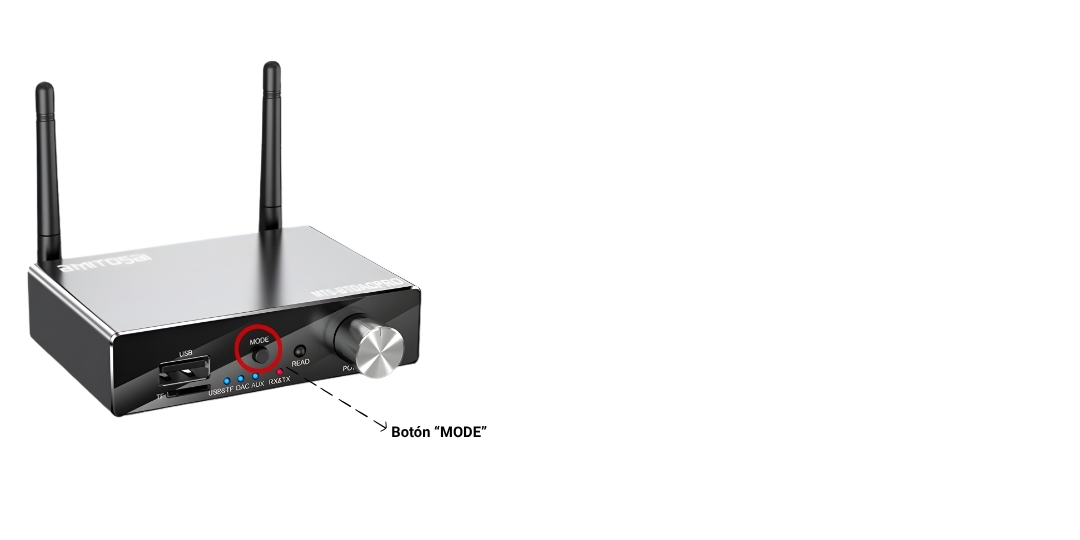

• Botón MODE – Resumen de funciones

Clic corto: cambia entre Bluetooth, Óptico, Coaxial, USB, TF Pulsación larga: reproducir / pausar Doble clic: intercambiar RX ↔ TX Triple clic: alternar idioma inglés / chino (no afecta al funcionamiento)

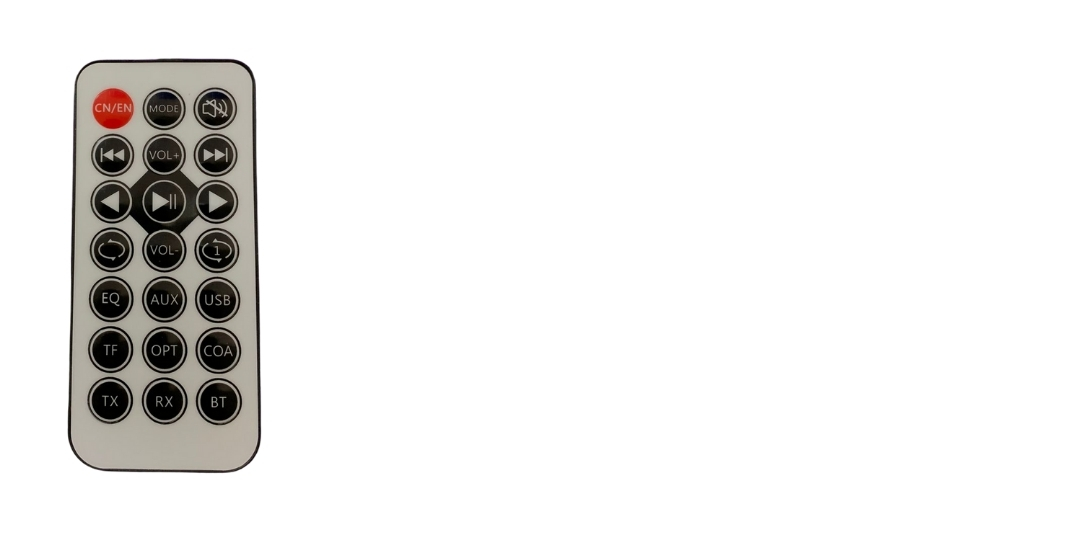

• Control remoto (operaciones principales)

MODE – Cambio de modo
TEL – Contestar / colgar llamadas (manos libres)
VOL+, VOL− – Subir / bajar volumen
▶│ (play / pause)
▶▶, ◀◀ – Reproducir, avance y retroceso (sólo USB/TF)
◀◀, ▶▶ – Pista anterior / siguiente
🔁 – Repetir pista (no disponible en Bluetooth ni AUX)
EQ – Graves / Normal / Agudos
AUX, USB, TF, OPT, COA, BT – Selección directa de modo
TX, RX – Cambio rápido de transmisor / receptor
MUTE – Silencio

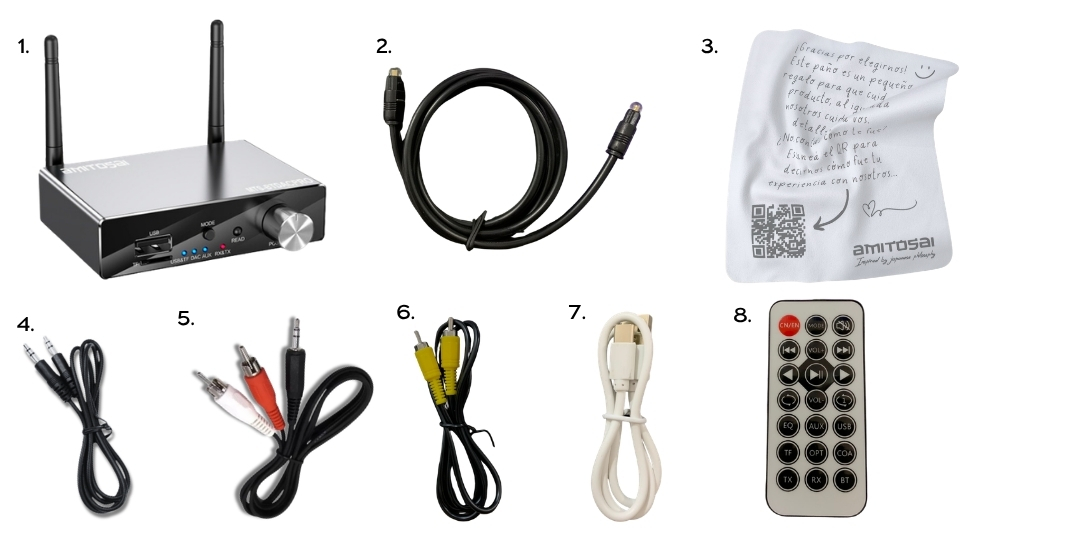

• Contenido del paquete

• 1 Adaptador MTS‑BTDACPRO
• 1 Cable de audio 3,5 mm
• 1 Cable de audio 2 RCA
• 1 Cable óptico Toslink
• 1 Cable USB‑C (alimentación)
• 1 Control remoto (pilas no incluidas)
• 1 Manual de usuario
