Manual de Usuario

Producto: Adaptador de 1 Puerto M.2 PCIE a 4 SATA III 6 GBPS con Función RAID

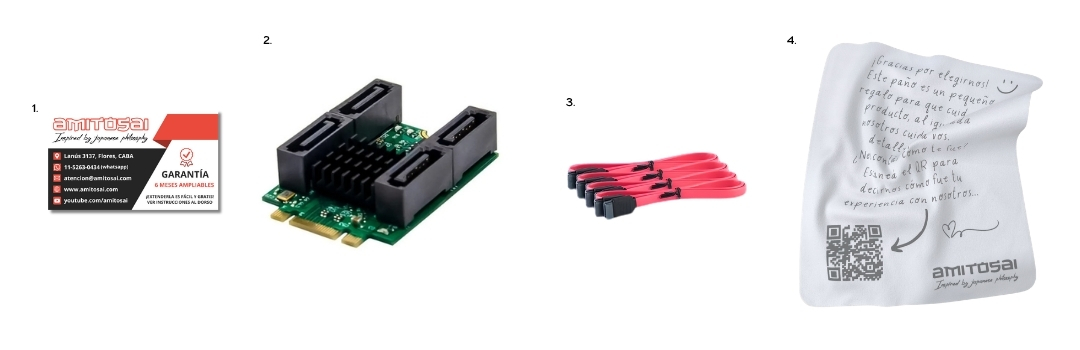

Contenido de la Caja

• 1x Placa de expansión M.2 PCIE a 4 SATA III 6Gbps con función RAID.
• 1x CD de drivers.
• 1x Certificado de garantía.
• 4x cables SATA.

Especificaciones Técnicas

Interfaz PCIe:

• Compatible con las especificaciones PCIe 2.0.
• Velocidades de transferencia de datos de 2.5 Gbps y 5 Gbps.
• Compatible con registros de interfaz de programación IDE y AHCI.
• Soporta administración de energía avanzada y Message Signal Interrupt (MSI).

Interfaz SATA:

• Compatible con la especificación SATA 3.1.
• Velocidades de comunicación de 6 Gbps, 3 Gbps y 1.5 Gbps.
• Soporta 4 puertos SATA.
• Compatible con las configuraciones Gen 1i, Gen 1x, Gen 2i, Gen 2m, Gen 2x y Gen 3i.

Funcionalidades Adicionales:

• Soporte para Native Command Queuing (NCQ).
• Soporte para Partial y Slumber Power Management States.
• Compatibilidad con Staggered Spin-up.
• Tecnología HyperDuo, permitiendo combinar hasta 3 discos SSD con un disco HDD para optimizar la velocidad y el costo.

Configuración RAID:

El adaptador soporta las siguientes configuraciones RAID:

• RAID 0: Divide los datos entre varios discos para optimizar la velocidad.
• RAID 1: Genera una copia exacta de los datos para evitar pérdida de información.
• RAID 10: Combinación de RAID 0 y RAID 1; velocidad y redundancia.
• HyperDuo: Combina discos SSD y HDD, colocando los archivos más utilizados en SSD para una velocidad superior y costosa eficiencia.

Instalación y Configuración

Requisitos Previos:

• Una ranura PCIe disponible en la tarjeta madre.
• Al menos un disco conectado a los puertos SATA.
• Descarga e instalación del driver incluido en el disco.

Instalación Física:

• Apaga tu computadora. Desconecta la alimentación principal y abre el gabinete del equipo.
• Inserta la tarjeta de expansión: Ubica una ranura PCIe disponible y limpia el conector con aire comprimido si es necesario. Inserta la tarjeta asegurándote de que esté correctamente posicionada.
• Conecta los discos: Usa los cables SATA incluidos para conectar tus discos duros o SSD a los puertos SATA de la tarjeta.
• Cierra el gabinete y enciende el equipo.

Instalación del Driver

• Inserta el CD de drivers en la unidad correspondiente de tu computadora.
• Sigue las instrucciones en pantalla para realizar la instalación. Si no cuentas con una unidad óptica, descarga el driver más arriba en esta misma página.
• Reinicia tu computadora tras completar el proceso.

Configuración RAID

• Accede a la interfaz RAID desde el BIOS o el software incluido en el CD de drivers.
• Selecciona la configuración RAID que mejor se adapte a tus necesidades utilizando las guías que se muestran en pantalla.

Consejos de Uso y Mantenimiento

• Asegúrate siempre de que los discos conectados estén correctamente insertados y fijados con los cables SATA.
• Evita mover el equipo bruscamente después de la instalación para prevenir daños.
• Actualiza regularmente los drivers desde la página de soporte oficial.
• Verifica la capacidad y velocidad de los discos a través del software para evitar configuraciones erróneas.

Ventajas de la Tecnología HyperDuo

Con HyperDuo puedes optimizar la funcionalidad de almacenamiento combinando hasta 3 SSD con 1 HDD.

• Archivos más utilizados: Se colocan automáticamente en los SSD para velocidad máxima.
• Archivos menos utilizados: Se envían al HDD, ahorrando en costos de almacenamiento sin sacrificar rendimiento.
• Obtendrás hasta el 80% del rendimiento de un SSD puro a un tercio del costo.

¡Estás listo para disfrutar la potencia de tu nuevo adaptador MTS-M2BM4SATA!
