Manual de Usuario

Adaptador M.2 a 5 Puertos SATA III AMITOSAI MTS-M2MSATA5

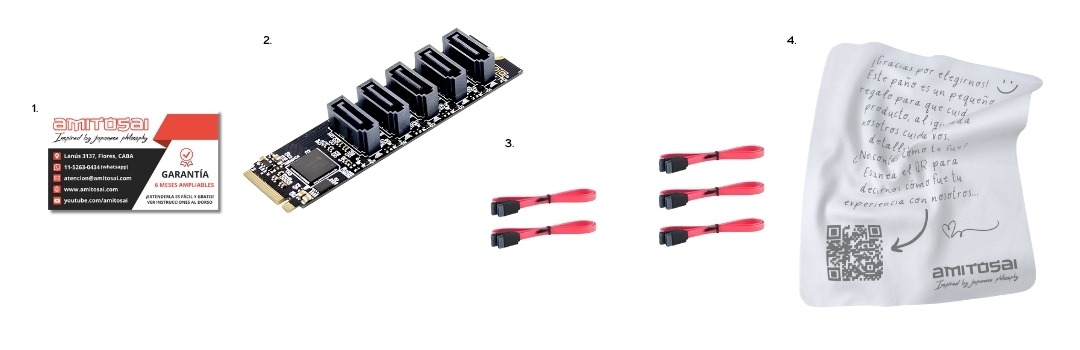

Contenido del Paquete

• 1x Placa conversora M.2 "KEY M" a 5 SATA III.
• 1x CD de drivers.
• 1x Certificado de garantía.
• 5x Cables SATA III (6 Gbps).

Descripción del Producto

El adaptador AMITOSAI MTS-M2MSATA5 permite agregar hasta 5 puertos SATA III a tu sistema mediante una conexión M.2 "Key M". Es ideal para profesionales, pequeñas y medianas empresas y entusiastas que desean expandir su capacidad de almacenamiento interno con velocidades de transferencia de hasta 6 Gbps por puerto.

Especificaciones Técnicas:

• Compatibilidad: M.2 Key M.
• Protocolo de transferencia: PCI Express x2.
• Chipset: JMB585.
• Puertos SATA: 5, con velocidades de hasta 6 Gbps por puerto.
• Tecnología Soportada: Soporta comandos Command-based y FIS-based de Port Multiplier. Soporta comanda Native Command Queueing (NCQ).Compatible con el estándar SATA 3.2.Modo AHCI y programación IDE. Modos de ahorro de energía del enlace SATA (Partial y Slumber).
• Estándares: Es compatible con la especificación base PCI Express 3.1a.
• Plug-and-Play: no requiere configuraciones adicionales.
• Diseño: Compatible con detección de conexiones SATA y cuenta con funciones de control de energía de las unidades. Admite "staggered spin-up" para optimizar el encendido de los discos.

Requerimientos del Sistema

• Interfaz disponible: Conector M.2 "Key M" en la placa madre.
• Sistemas operativos compatibles: Windows 7, 8, 10 y versiones posteriores (32/64 bits). Linux Kernel 3.16 o superior.

Instalación Física

• Preparación: Apaga y desconecta tu computadora antes de proceder. Ten a mano un destornillador y los elementos incluidos en el paquete (placa adaptadora y cables SATA).
• Instalación de la Placa: Localiza el puerto M.2 "Key M" en tu placa madre. Inserta cuidadosamente la placa conversora en el puerto M.2, verificando que quede firmemente conectada. Asegura la placa al chasis de la computadora utilizando los tornillos incluidos con tu placa madre, si es necesario.
• Conexión de Cables: Conecta los cables SATA desde los puertos del adaptador a los dispositivos de almacenamiento deseados. Asegúrate de que los cables estén bien ajustados para evitar desconexiones.
• Cierre del Gabinete: Asegúrate de que todas las conexiones estén firmes. Vuelve a ensamblar el gabinete de la computadora correctamente.

Instalación de Controladores

• Plug-and-Play: La mayoría de los sistemas operativos modernos detectarán automáticamente el adaptador y cargarán los controladores AHCI genéricos.
• Instalación Manual del Driver: Inserta el CD de drivers en la unidad óptica. Sigue las instrucciones del instalador para completar la instalación. Reinicia tu computadora para asegurar el correcto funcionamiento.

Nota: Asegúrate de descargar los controladores específicos si utilizas otro sistema operativo que no sea Windows o si tienes problemas de reconocimiento.

Modo de Funcionamiento

• Cada puerto SATA funciona de manera independiente a velocidades de hasta 6 Gbps.
• Incluye modos de ahorro de energía, como los estados de Partial y Slumber, que reducen el consumo cuando no se están utilizando las unidades.
• La función Native Command Queueing (NCQ) mejora el rendimiento al optimizar el flujo de solicitudes de lectura/escritura.

Resolución de Problemas

El sistema no reconoce el adaptador:

• Verifica que el adaptador esté firmemente conectado al puerto M.2.
• Confirma que tu placa base sea compatible con la interfaz M.2 "Key M".

Uno o varios puertos SATA no funcionan:

• Asegúrate de que los cables SATA estén conectados correctamente tanto al adaptador como a las unidades de almacenamiento.
• Prueba las unidades en otros puertos SATA para descartar problemas en los discos duros o SSD.

Bajo rendimiento:

• Asegúrate de que las unidades sean compatibles con velocidades SATA III de 6 Gbps.
• Verifica en el administrador de dispositivos que el adaptador esté utilizando los controladores AHCI más recientes.

Precauciones

• Evita exponer la placa adaptadora al polvo o humedad.
• Maneja la placa con cuidado para evitar dañar el conector M.2.
• Apaga la computadora antes de realizar cualquier conexión o desconexión.

Contacto con el Fabricante

Para consultas adicionales sobre el adaptador o accesorios disponibles, visita la página oficial de Amitosai o contacta al distribuidor autorizado.

Ventajas Exclusivas de AMITOSAI

• App Móvil con Manuales en Español: Acceso fácil y rápido a información y guías de uso.

• Soporte Técnico en Argentina: Atención personalizada y en español.

• Service Oficial Durante la Garantía: Garantía de calidad y funcionamiento.

• ​​​​​​​Sistema de Tickets para Consultas de Soporte Técnico 24/7: Asistencia continua para cualquier inconveniente o consulta.
