Manual de Usuario: Adaptador de Discos NVMe M.2B y M.2M a U.2 MTS-M2U2

Descripción del Producto

El adaptador de discos MTS-M2U2 permite conectar discos M.2 B Key (protocolo SATA) y/o M.2 M Key (protocolo NVMe) a una interfaz U.2 de 2.5” sin comprometer velocidad ni rendimiento. Este adaptador puede operar con dos discos de forma simultánea, brindando una solución versátil y sencilla para ampliar o convertir tus opciones de almacenamiento.

Características Técnicas

• Tipo de producto: Adaptador U.2 a SSD NVMe.
• Interfaces compatibles: 1 x Connector M.2 Key B/ 1 x Connector M.2 Key M/ 1 x Interface SATA (7+15Pin).
• Tamaños SSD compatibles: 2230 mm, 2242 mm, 2260 mm, 2280 mm.
• Temperatura de trabajo: -40 °C a 85 °C, ideal para usos en entornos industriales.
• Sistemas operativos compatibles: Windows, Mac OS y Linux.
• Requisito de driver: No requiere instalación de controladores, ya que es transparente al sistema operativo.
• Nota importante: Apague la computadora antes de realizar la instalación del adaptador.

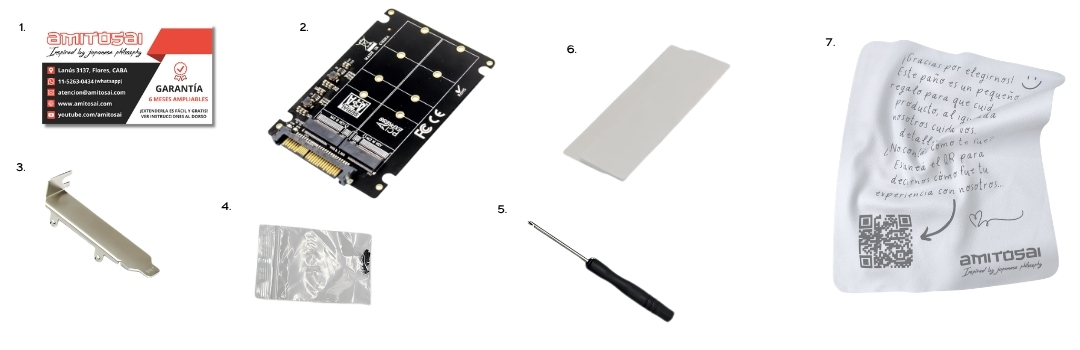

Contenido del Paquete

Al adquirir el adaptador MTS-M2U2, recibirás:

• 1x Placa adaptadora de discos MTS-M2U2.
• 1x Ficha técnica (disponible online).
• 1x Bracket metálico.
• 1x Destornillador.
• 1x Pad térmico.
• 1x Set de tornillos.
• 1x Tarjeta de garantía.

Instrucciones de Instalación

Paso 1: Revisión previa

• Confirma que tu equipo esté apagado y desconectado de la corriente eléctrica antes de iniciar la instalación.
• Identifica los dos conectores M.2: M.2 Key B: Compatible con discos SATA/ M.2 Key M: Compatible con discos NVMe.

Paso 2: Preparación del adaptador

• Coloca el pad térmico (incluido) en la zona específica del adaptador para disipar el calor generado durante el uso.
• Asegúrate de tener las herramientas necesarias: usa el destornillador incluido y los tornillos para fijar los discos.

Paso 3: Instalación de los discos

• Inserta el disco M.2 Key B y/o el disco M.2 Key M en sus respectivos conectores.
• Fija los discos usando los tornillos del set incluido.
• Monta el adaptador dentro de tu equipo de forma segura. Si es necesario, utiliza el bracket metálico para su instalación.

Paso 4: Conexión a la interfaz U.2

• Conecta la interfaz U.2 de 2.5” del adaptador a la ranura correspondiente en la tarjeta madre.
• Si estás utilizando discos SATA (M.2 Key B), conecta el cable SATA (7+15Pin) al puerto SATA de la tarjeta.

Paso 5: Configuración en el sistema operativo

• Enciende el equipo y verifica que el adaptador y los discos conectados sean detectados automáticamente.
• Si los discos no son detectados, accede al BIOS o al administrador de discos del sistema operativo para configurarlos.
• Realiza el formateo e inicialización de los discos si es necesario para su uso.

Mantenimiento y Cuidados

• Limpieza: Mantén el adaptador limpio y libre de polvo para evitar problemas de contacto en los conectores.
• Temperatura: Asegúrate de que el dispositivo opere dentro del rango de temperatura recomendado (-40 °C a 85 °C).
• Actualización de firmware: En caso de ser necesario, verifica si tu sistema operativo requiere configuraciones adicionales para mejorar la compatibilidad.

Solución de Problemas

El adaptador no es reconocido:

• Verifica que todos los cables y conectores estén correctamente instalados.
• Asegúrate de que los discos utilizados sean compatibles con las especificaciones del adaptador.

El sistema no detecta los discos conectados:

• Confirma que el protocolo del disco (SATA o NVMe) sea compatible con el conector utilizado (M.2 Key B o M.2 Key M).
• Inicializa los discos desde el administrador de discos del sistema operativo.

Exceso de temperatura:

• Asegúrate de que el pad térmico esté correctamente instalado.
• Verifica que la ventilación del equipo sea adecuada.

Notas Adicionales

• El adaptador MTS-M2U2 es una solución ideal para actualizar equipos con soporte U.2 sin perder rendimiento.
• Para obtener una explicación más detallada de las especificaciones técnicas, revisa la ficha técnica online.
