Bienvenido al manual oficial del adaptador AMITOSAI MTS-PCIE16NVME4, una solución de alto rendimiento diseñada para usuarios avanzados que necesitan conectar hasta cuatro unidades SSD NVMe M.2 en un solo slot PCI Express x16. Este dispositivo es ideal para estaciones de trabajo, servidores personales, edición de video profesional, entornos de virtualización y más, ofreciendo un ancho de banda total de hasta 128Gbps mediante la interfaz PCIe 3.0 x16. En este manual, encontrarás toda la información necesaria para instalar, configurar y sacar el máximo provecho a tu adaptador.
Nuestra misión en AMITOSAI es proporcionar productos de calidad superior para usuarios técnicos exigentes, y este adaptador forma parte de nuestra línea Hyper NVMe SSD Adapter, diseñada para maximizar el rendimiento y la versatilidad en configuraciones de almacenamiento ultrarrápido.
El AMITOSAI MTS-PCIE16NVME4 cuenta con las siguientes características técnicas clave:
- Interfaz: PCI Express Gen 3.0 x16 (hasta 128Gbps de ancho de banda total).
- Compatibilidad: Soporta cuatro unidades SSD NVMe M.2 tipo M-Key.
- Formatos Soportados: 2230, 2242, 2260 y 2280.
- Velocidad por Puerto: Hasta 32Gbps (4GB/s) por cada unidad NVMe.
- Controlador: PI6C20400BLE, reconocido por su estabilidad en configuraciones multicanal.
- Indicadores: LED de actividad en cada puerto para monitoreo visual.
- Detección Automática: Configuración PCIe detectada automáticamente al iniciar.
- Alimentación: Directa desde el bus PCIe (3.3V), sin necesidad de cables adicionales.
- Temperatura Operativa: De -40°C a +85°C, ideal para entornos exigentes.
- Dimensiones: 169 mm x 68 mm.
- Accesorios Incluidos: Bracket full-height y low-profile para adaptarse a diferentes gabinetes.
- Operación Silenciosa: Diseño sin ventiladores para un funcionamiento sin ruido.
El adaptador AMITOSAI MTS-PCIE16NVME4 es compatible con una amplia gama de sistemas operativos y no requiere instalación de controladores adicionales gracias a su soporte nativo para NVMe:
- Windows 11.
- Windows 10.
- Windows 8 y 8.1.
- Windows Server 2012 R2.
- Linux (distribuciones como Fedora, Ubuntu, SUSE y Red Hat).
Esta compatibilidad plug & play asegura una instalación sencilla y rápida en la mayoría de los sistemas modernos.
Antes de proceder con la instalación, asegúrate de que tu equipo cumple con los siguientes requisitos:
Un slot PCI Express x16 libre en tu placa base.
Una motherboard y un procesador que soporten bifurcación PCIe 3.0 (necesario para detectar las cuatro unidades NVMe simultáneamente).
Unidades SSD compatibles: M.2 NVMe tipo M-Key (no compatible con SATA).
Un gabinete compatible con bracket estándar o low-profile.
Nota Importante: Si tu sistema no soporta bifurcación PCIe 3.0 x16, es posible que solo se detecte una unidad NVMe en lugar de las cuatro. Consulta el manual de tu placa base para verificar si admite configuraciones bifurcadas x4/x4/x4/x4 en el slot x16.

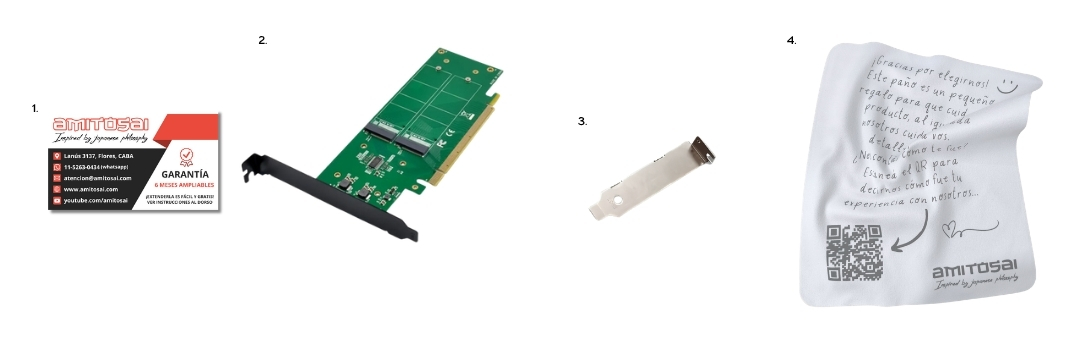

Al adquirir el adaptador AMITOSAI MTS-PCIE16NVME4, recibirás los siguientes elementos:
1 Adaptador SSD NVMe PCIe x16 Cuádruple AMITOSAI MTS-PCIE16NVME4.
1 Bracket full-height (preinstalado).
1 Bracket low-profile (para gabinetes compactos).
Manual de usuario y guías de instalación (disponibles también en la app oficial de AMITOSAI en español).
Sigue estos pasos para instalar correctamente el adaptador AMITOSAI MTS-PCIE16NVME4 en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.
- Paso 1: Preparación
Apaga tu computadora y desconecta el cable de alimentación.
Abre el gabinete de tu PC para acceder a la placa base.
Identifica un slot PCI Express x16 libre en tu motherboard.
- Paso 2: Instalación de las Unidades NVMe
Coloca el adaptador sobre una superficie plana y antiestática.
Inserta las unidades SSD NVMe M.2 tipo M-Key en los puertos del adaptador (hasta cuatro unidades).
Asegura cada unidad con los tornillos incluidos o los mecanismos de fijación correspondientes según el formato (2230, 2242, 2260 o 2280).
Verifica que las unidades estén correctamente alineadas y fijadas para evitar problemas de conexión.
- Paso 3: Instalación del Adaptador en el Slot PCIe
Si es necesario, ajusta el bracket del adaptador (full-height o low-profile) según las dimensiones de tu gabinete.
Inserta el adaptador en el slot PCI Express x16 libre de tu placa base, asegurándote de que quede firmemente encajado.
Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.
- Paso 4: Cierre y Encendido
Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
Enciende tu equipo y espera a que el sistema operativo se inicie.
El adaptador será detectado automáticamente gracias al soporte nativo NVMe de los sistemas compatibles.
Una vez instalado el adaptador, sigue estos pasos para asegurarte de que las unidades NVMe sean reconocidas y configuradas correctamente.
En Windows (10, 11, 8/8.1, Server 2012 R2)
Abre el "Administrador de Discos" (puedes buscarlo en el menú de inicio).
Si las unidades NVMe no aparecen inicializadas, haz clic derecho sobre cada una y selecciona "Inicializar Disco".
Crea particiones y formatea las unidades según tus necesidades (recomendamos el formato NTFS para Windows).
Una vez configuradas, las unidades estarán listas para su uso.
En Linux (Fedora, Ubuntu, SUSE, Red Hat)
Abre una terminal y utiliza el comando lsblk para listar los dispositivos de almacenamiento conectados.
Si las unidades no están montadas, utiliza herramientas como fdisk o gparted para crear particiones.
Formatea las particiones con un sistema de archivos compatible, como ext4, usando el comando mkfs.ext4.
Monta las unidades en el sistema utilizando el comando mount y actualiza el archivo /etc/fstab para que el montaje sea permanente.
Nota: Si solo se detecta una unidad NVMe en lugar de las cuatro, verifica en el manual de tu placa base si soporta bifurcación PCIe x16 (x4/x4/x4/x4). Sin esta capacidad, el sistema operativo no podrá reconocer todas las unidades simultáneamente.
El adaptador AMITOSAI MTS-PCIE16NVME4 permite configuraciones avanzadas para usuarios técnicos que desean maximizar el rendimiento de almacenamiento. A continuación, se describen algunas opciones populares:
Configuración de RAID NVMe
Accede a la BIOS/UEFI de tu sistema durante el arranque (generalmente presionando F2, DEL o una tecla similar).
Habilita el soporte para RAID NVMe si tu placa base lo permite (consulta el manual de tu motherboard).
Configura un arreglo RAID (como RAID 0 para máximo rendimiento o RAID 1 para redundancia) utilizando las cuatro unidades NVMe.
Guarda los cambios y reinicia el sistema para que la configuración surta efecto.
Separación de Discos para Entornos Específicos
Puedes asignar discos independientes para diferentes propósitos, como separar el sistema operativo, aplicaciones, datos y backups.
Esta configuración es ideal para entornos de virtualización, desarrollo de software o laboratorios de testing.
En el sistema operativo, asigna cada unidad a una tarea específica durante el formato y montaje.
El adaptador AMITOSAI MTS-PCIE16NVME4 es una herramienta versátil para múltiples aplicaciones técnicas y profesionales. Algunos ejemplos de uso incluyen:
Configuración de un RAID NVMe de alto rendimiento en estaciones de trabajo.
Agregar almacenamiento ultrarrápido para edición de video profesional.
Creación de servidores personales con múltiples discos de sistema o datos.
Montaje de entornos de virtualización en laboratorios técnicos.
Aumento de la capacidad de almacenamiento en PCs gaming de alto nivel.
Configuración de sistemas Linux con discos separados para cada entorno.
Desarrollo de soluciones de backups NVMe independientes.
Separación del sistema operativo y aplicaciones en discos distintos.
Soporte para desarrollo de software con compilaciones intensivas.
Laboratorios de testing con necesidad de múltiples volúmenes de alta velocidad.
El AMITOSAI MTS-PCIE16NVME4 está diseñado para cumplir con los más altos estándares de calidad y durabilidad:
Certificaciones: CE, FCC, RoHS.
Fabricación: Nivel industrial, ideal para uso continuo y entornos exigentes.
Diseño: Robusto y confiable, pensado para usuarios técnicos que requieren estabilidad.
Para garantizar un rendimiento óptimo y una vida útil prolongada de tu adaptador, sigue estas recomendaciones:
Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en el adaptador o las unidades NVMe.
Evita instalar o retirar unidades NVMe con el equipo encendido para prevenir daños.
Asegúrate de que tu gabinete tenga una buena ventilación, especialmente si utilizas cuatro unidades NVMe de alto rendimiento que generan calor.
Actualiza regularmente el firmware de tu placa base para garantizar compatibilidad con las últimas tecnologías PCIe.
Beneficios Exclusivos de AMITOSAI
Al elegir el adaptador AMITOSAI MTS-PCIE16NVME4, te beneficias de las ventajas que ofrecemos a nuestros clientes:
Acceso a una app oficial con manuales y guías detalladas en español.
Productos certificados diseñados específicamente para usuarios técnicos exigentes.
El adaptador AMITOSAI MTS-PCIE16NVME4 es la solución definitiva para quienes buscan máximo rendimiento y versatilidad en almacenamiento NVMe. Con capacidad para hasta cuatro unidades SSD M.2 operando simultáneamente, este dispositivo es ideal para entornos profesionales, técnicos y de alto nivel. Su diseño plug & play, construcción industrial y compatibilidad con múltiples sistemas operativos lo convierten en una herramienta poderosa y confiable para cualquier proyecto exigente.
