Manual del Usuario para la Placa Adaptadora AMITOSAI MTS-PCIE1NVME

Introducción

Bienvenido al manual oficial de la placa adaptadora AMITOSAI MTS-PCIE1NVME, una solución eficiente diseñada para conectar discos SSD NVMe M.2 a tu computadora mediante una ranura PCI Express x1. Este adaptador permite aprovechar las velocidades ultrarrápidas de los SSD NVMe, alcanzando un ancho de banda de hasta 5 Gb/s, ideal para mejorar el arranque del sistema, la carga de aplicaciones y el rendimiento general. Este manual proporciona instrucciones detalladas para la instalación, configuración y uso óptimo de esta placa, perfecta para usuarios que buscan actualizar sus sistemas con almacenamiento de alta velocidad.En AMITOSAI, nos comprometemos a ofrecer productos de calidad superior para entusiastas y profesionales. La MTS-PCIE1NVME es una herramienta compacta y versátil que permite integrar almacenamiento NVMe en sistemas sin puertos M.2 nativos, garantizando un desempeño superior con una inversión mínima.

Especificaciones Técnicas

La placa adaptadora AMITOSAI MTS-PCIE1NVME cuenta con las siguientes características técnicas destacadas: — Interfaz: PCI Express v3.0 x1 con hasta 5 Gb/s de ancho de banda. — Compatibilidad con SSD: Soporta una unidad SSD NVMe M.2 tipo M-Key. — Tamaños de SSD Compatibles: 2230, 2242, 2260 y 2280. — Velocidad de Transferencia: Hasta 4 GB/s por puerto. — Alimentación: Directamente desde el bus PCIe (3.3V), sin necesidad de cables adicionales. — Detección Automática: Reconocimiento de modo de enlace al iniciar el sistema. — Indicador de Actividad: LED integrado para mostrar lectura y escritura. — Drivers: No requiere instalación de drivers adicionales, funciona con controladores nativos del sistema operativo. — Rango de Temperatura Operativa: De -40°C a +85°C, ideal para entornos exigentes. — Diseño: Compacto con sistema de refrigeración pasiva, 100% silencioso. — Dimensiones: 102 mm x 54 mm. — Bracket: Full-height preinstalado, con opción low-profile incluida en el paquete. — Certificaciones: CE, FCC, RoHS.

Compatibilidad con Sistemas Operativos

La placa adaptadora AMITOSAI MTS-PCIE1NVME es compatible con los siguientes sistemas operativos y no requiere drivers adicionales en la mayoría de los casos, ya que funciona con controladores nativos NVMe: — Windows 10 / 11 y superiores. — Windows 8 / 8.1. — Windows Server 2012 R2. — Linux (distribuciones como Fedora, SUSE, Ubuntu, Red Hat).Nota Importante: Si tu sistema no detecta el SSD NVMe automáticamente, verifica que los controladores NVMe estén instalados. En casos excepcionales donde sea necesario un driver específico, puedes contactar al soporte técnico de AMITOSAI para obtener asistencia.

Requisitos del Sistema

Antes de instalar la placa adaptadora, verifica que tu equipo cumpla con los siguientes requisitos: — Una ranura libre PCI Express x1, x4, x8 o x16 en tu placa base. — Soporte de bifurcación PCIe 3.0 en la motherboard para un rendimiento óptimo. — Una unidad SSD NVMe M.2 tipo M-Key (no compatible con SSD SATA). — Un gabinete compatible con bracket estándar o low-profile. — Una fuente de alimentación adecuada al consumo de un SSD M.2.

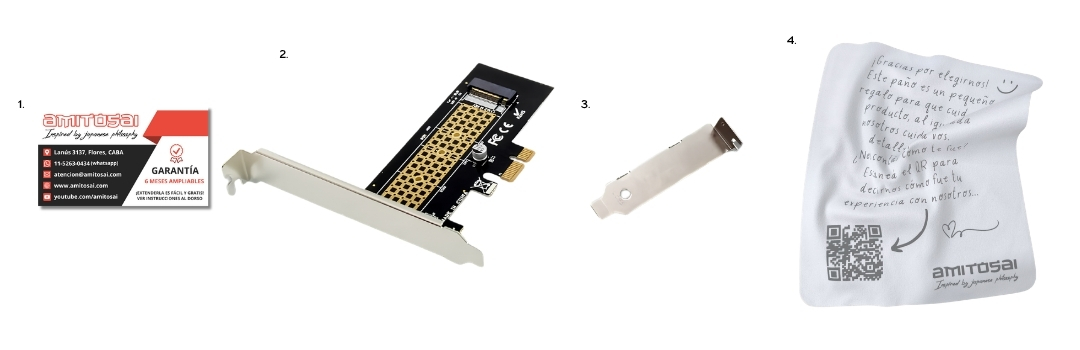

Contenido del Paquete

Al adquirir la placa adaptadora AMITOSAI MTS-PCIE1NVME, recibirás los siguientes elementos: — 1 Placa adaptadora AMITOSAI MTS-PCIE1NVME. — 1 Bracket full-height (preinstalado). — 1 Bracket low-profile (para gabinetes compactos). — 1 Tornillo de fijación para el SSD. — Manual de usuario y guías de instalación (disponibles también en la app oficial de AMITOSAI en español).

Instalación de la Placa Adaptadora

Sigue estos pasos para instalar correctamente la placa adaptadora AMITOSAI MTS-PCIE1NVME en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.

Paso 1: Preparación

• Apaga tu computadora y desconecta el cable de alimentación.
• Abre el gabinete de tu PC para acceder a la placa base.
• Identifica una ranura PCI Express x1, x4, x8 o x16 libre en tu motherboard.

Paso 2: Instalación del SSD en la Placa Adaptadora

• Coloca el disco SSD M.2 NVMe (tipo M-Key) en la ranura de la placa adaptadora, alineando la muesca del SSD con la llave del conector.
• Presiona suavemente el SSD en un ángulo de aproximadamente 30 grados hasta que encaje en el conector.
• Ajusta el tornillo de fijación incluido para asegurar el SSD en su lugar, evitando movimientos o desconexiones.

Paso 3: Instalación de la Placa en el Slot PCIe

• Selecciona el bracket adecuado (full-height o low-profile) según las dimensiones de tu gabinete y fíjalo a la placa si es necesario.
• Inserta la placa adaptadora con el SSD instalado en la ranura PCIe seleccionada de tu placa base, asegurándote de que quede firmemente encajada.
• Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.

Paso 4: Cierre y Encendido

• Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
• Enciende tu equipo y espera a que el sistema operativo se inicie.
• En la mayoría de los casos, el sistema detectará el SSD NVMe automáticamente; si no es así, verifica que los controladores NVMe estén instalados en tu sistema operativo.

Configuración del SSD NVMe

Una vez instalada la placa adaptadora y el SSD, es posible que necesites configurar el disco para su uso. Sigue estos pasos según tu sistema operativo.

En Windows (8, 8.1, 10, 11, Server 2012 R2)

• Accede al "Administrador de Discos" (busca esta herramienta en el menú de inicio o haz clic derecho en "Este equipo" y selecciona "Administrar" > "Administración de Discos").
• Si el SSD aparece como "No inicializado", haz clic derecho sobre él y selecciona "Inicializar Disco". Elige el estilo de partición (MBR para discos de hasta 2TB, GPT para discos más grandes).
• Crea una nueva partición haciendo clic derecho en el espacio no asignado y seleccionando "Nuevo volumen simple". Sigue las instrucciones para formatear el disco (se recomienda el sistema de archivos NTFS).
• Una vez formateado, el SSD estará listo para su uso.

En Linux (Fedora, SUSE, Ubuntu, Red Hat)

• Usa herramientas como fdisk o gparted para detectar y particionar el SSD NVMe (puedes listar los discos con el comando lsblk o fdisk -l para identificar el nuevo dispositivo).
• Crea una partición y formatea el disco con un sistema de archivos como ext4 usando comandos como mkfs.ext4.
• Monta el disco en un directorio específico para empezar a usarlo (puedes agregar una entrada en /etc/fstab para un montaje permanente).

Nota: Asegúrate de que tu sistema operativo tenga los controladores NVMe instalados. En Windows, estos suelen estar incluidos de forma predeterminada; en Linux, verifica que el módulo nvme esté cargado (usa lsmod | grep nvme para confirmarlo).

Ejemplos de Uso Recomendados

La placa adaptadora AMITOSAI MTS-PCIE1NVME es ideal para una amplia variedad de aplicaciones técnicas y de alto rendimiento. Algunos ejemplos de uso incluyen: — Actualizar PCs antiguas con almacenamiento NVMe de alta velocidad. — Mejorar el rendimiento en equipos de oficina o domésticos. — Agregar almacenamiento rápido en estaciones de trabajo. — Integrar un SSD NVMe en servidores personales. — Configurar discos NVMe para entornos de entretenimiento o gaming. — Usar un SSD NVMe como disco principal para arranque rápido. — Montar entornos de pruebas con almacenamiento independiente. — Acelerar la carga de aplicaciones pesadas en cualquier sistema. — Aumentar la capacidad de almacenamiento sin necesidad de hardware complejo. — Preparar sistemas con discos dedicados para datos específicos.

Certificaciones y Construcción

La AMITOSAI MTS-PCIE1NVME está diseñada para cumplir con los más altos estándares de calidad y durabilidad: — Certificaciones: CE, FCC, RoHS. — Calidad: Construcción robusta con componentes duraderos. — Rango de Temperatura de Operación: -40°C a +85°C.

Consejos de Mantenimiento y Seguridad

Para garantizar un rendimiento óptimo y una vida útil prolongada de tu placa adaptadora y SSD, sigue estas recomendaciones: — Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa o el SSD, ya que el polvo puede afectar la disipación de calor. — Asegúrate de que el SSD NVMe esté bien ventilado, especialmente bajo cargas intensas; considera agregar un disipador de calor si el disco se calienta excesivamente. — Evita conectar o desconectar el SSD con el equipo encendido para prevenir daños por descargas electrostáticas. — Si mueves la placa a otro sistema, verifica la compatibilidad de la ranura PCIe y reinicializa el SSD si es necesario para evitar conflictos de configuración.

Beneficios Exclusivos de AMITOSAI

Al elegir la placa adaptadora AMITOSAI MTS-PCIE1NVME, te beneficias de las ventajas que ofrecemos a nuestros clientes: — App Móvil con Manuales en Español: Acceso fácil y rápido a información y guías de uso. — Soporte Técnico en Argentina: Atención personalizada y en español. — Service Oficial Durante la Garantía: Garantía de calidad y funcionamiento. — Sistema de Tickets para Consultas de Soporte Técnico 24/7: Asistencia continua para cualquier inconveniente o consulta.

La placa adaptadora AMITOSAI MTS-PCIE1NVME es la solución perfecta para quienes desean incorporar almacenamiento NVMe de alto rendimiento en sus sistemas, incluso en configuraciones más antiguas con ranuras PCIe x1. Su diseño compacto, facilidad de instalación y compatibilidad con múltiples sistemas operativos la convierten en una herramienta esencial para profesionales y entusiastas. Con esta placa, podrás mejorar significativamente la velocidad y productividad de tu PC con una inversión mínima.
