DRIVER

Manual de Usuario

Placa PCIe a 1 Puerto Serial y 1 Paralelo (Modelo: MTS-PCIE1S1P382L)

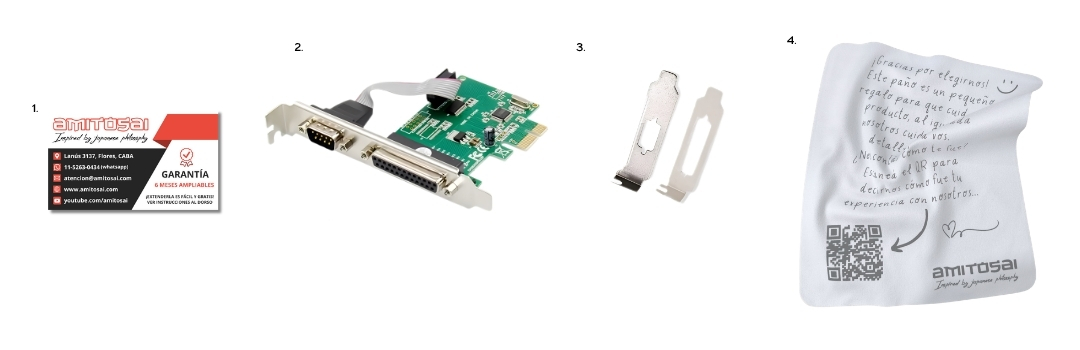

Contenido de la Caja

• 1x Placa de expansión PCIe MTS-PCIE1S1P382L.
• 2x Adaptadores de bajo perfil (Low Profile).
• 1x CD Driver (controladores).
• 1x Tarjeta de garantía.

Especificaciones Técnicas de la Tarjeta

• Chipset: WCH382L, conocido por su alta calidad, rendimiento estable y compatibilidad con múltiples dispositivos y sistemas.
• Puertos: 1 puerto Serial DB9.1 puerto Paralelo DB25.
• Cumple con la especificación PCI-Express Base Revisión 1.1.
• Interfaz: PCI-Express con un ancho de banda de hasta 2.5 Gbps.
• Funciones adicionales: Compatible con UARTs clásicos: 16C550/16C552/16C554/16C750. Integración de búfer FIFO de 256 bytes para transmisión y recepción de datos. Compatible con protocolos de impresión IEEE1284 (SPP, PS/2, EPP, ECP).
• Velocidad de transmisión: Velocidad máxima de transmisión para puertos seriales: 2 Mbps. Velocidades estándar para la expansión del puerto paralelo y otras comunicaciones.
• Formato serial soportado: Bits de datos: 5, 6, 7 y 8.Bits de Stop: 1 o 2 bits.

Instalación Física

Siga estos pasos para instalar correctamente la placa de expansión PCIe en su equipo de PC:

1. Preparación

• Apague su computadora y desconéctela de la corriente eléctrica.
• Asegúrese de que dispone de una ranura libre PCI-Express compatible en su placa base.
• Si está utilizando un gabinete pequeño, cambie el soporte estándar ("bracket") por uno de los adaptadores Low Profile incluidos.

2. Instalación de la Placa

• Abra el gabinete de su PC retirando los tornillos y paneles según las instrucciones del fabricante.
• Localice una ranura PCI-Express vacía y retire el soporte metálico correspondiente en el chasis.
• Inserte la placa PCIe en la ranura asegurándose de que quede firmemente conectada.
• Asegure la placa con el tornillo correspondiente o utilizando el sistema de sujeción de su gabinete.
• Vuelva a colocar el panel lateral del gabinete y asegúrelo.

Instalación del Software

La instalación de los controladores es necesaria para garantizar el correcto funcionamiento de la placa. Siga estas instrucciones:

1. Antes de Comenzar

• Asegúrese de tener el CD de instalación incluido o de descargar los controladores más recientes desde el sitio oficial de Amitosai.

2. Instalación desde el CD Driver

• Inserte el CD Driver en la unidad lectora.
• Abra el contenido del disco y ejecute el archivo de instalación (Setup.exe o similar).
• Siga las instrucciones que aparezcan en pantalla.
• Al finalizar la instalación, reinicie su computadora si se le solicita.

3. Instalación desde Descarga Online

• Descargue el controlador desde la página oficial de Amitosai.
• Extraiga el archivo comprimido si es necesario y ejecute el programa de instalación.
• Continúe con la instalación siguiendo las instrucciones de pantalla.
• Reinicie el equipo al finalizar.

Verificación de Instalación

Después de instalar el hardware y los controladores, verifique que todo funcione correctamente:

• En Windows: Diríjase al Administrador de dispositivos (puede buscarlo en el menú Inicio). Localice los nuevos dispositivos bajo las categorías de Puertos COM y LPT. Verifique que no haya signos de advertencia o error junto a los dispositivos listados.
• En Linux: Abra una terminal y utilice comandos como lspci o dmesg para identificar que los puertos serial y paralelo hayan sido reconocidos. Asegúrese de que el sistema tenga soporte para el chipset WCH382L.

Resolución de Problemas Comunes

1. El PC no reconoce la placa:

•  Verifique si la placa está correctamente insertada en la ranura PCIe.
•  Asegúrese de que los controladores estén instalados correctamente.

2. Fallos de comunicación en los puertos:

•  Compruebe la configuración de los puertos desde el Administrador de dispositivos o el archivo de configuración en su sistema.
•  Ajuste la velocidad de transmisión y los bits de datos según el equipo conectado.

3. El controlador no se instala correctamente:

•  Descargue la versión más reciente del software desde el sitio web oficial de Amitosai.

Recomendaciones de Uso

• Use únicamente la placa en ranuras PCIe compatibles para evitar problemas eléctricos o de desempeño.
• Asegure una correcta ventilación del gabinete de su PC.
• No manipule la placa con las manos desnudas, use guantes antiestáticos si es posible.
