Manual de Usuario
Placa PCIe a 2 Puertos Serie y 1 Paralelo MTS-PCIE2S1P382L

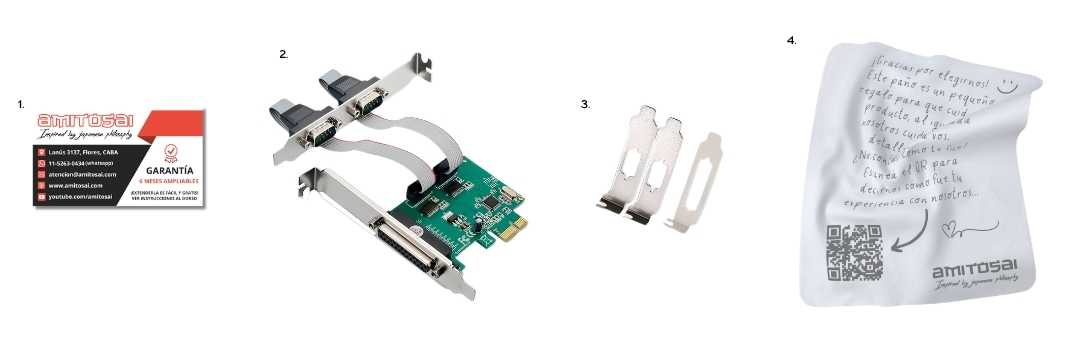

Contenido de la Caja
- 1x Placa de expansión PCIe a 2 puertos serial y 1 puerto paralelo MTS-PCIE2S1P382L
- 3x Adaptadores de perfil bajo (Low Profile)
- 1x CD con los controladores (drivers)
- 1x Tarjeta de garantía
Especificaciones Técnicas
Chipset
- Modelo: WCH382L
- Características destacadas:
Alta calidad y confiabilidad
Compatible con centros de datos y dispositivos industriales.
Tarjeta
- Estándar PCI-Express: Revisión 1.1
- Velocidad máxima de transferencia: 2.5 Gbps (PCI-Express)
- Puertos Seriales y Paralelos:2 Puertos Serie (RS232): Soporta velocidad máxima de 8 Mbps.1 Puerto Paralelo (DB25): Compatible con protocolos de impresión IEEE1284: SPP, PS/2, EPP, ECP.
- Compatibilidad con UART: 16C550 / 16C552 / 16C554 / 16C750
- Interfaz de comunicación:Soporta comunicación bidireccional.Profundidad FIFO integrada de 256 bytes para transmisión y recepción.
- Soporte de formatos de datos: 5, 6, 7, 8 bits con 1 o 2 bits de parada.
- Compatibilidad con RS485 y comunicación en red.
Instalación de Hardware
Siga estos pasos para instalar la tarjeta de expansión:
- Apague su computadora y desconéctela de la corriente.
- Abra el gabinete del equipo para acceder a las ranuras PCIe.Identifique una ranura PCI-Express libre en la placa madre.
- Inserte la tarjeta en la ranura PCIe cuidadosamente.Asegúrese de que la tarjeta quede perfectamente asentada.
- Fije la tarjeta a la carcasa del equipo utilizando el tornillo correspondiente.
- Si necesita un perfil de bajo, instale uno de los adaptadores incluidos antes del montaje en la ranura PCIe.
- Cierre la carcasa del equipo y vuelva a conectarlo a la corriente.
Instalación de Controladores
- Inserte el CD de controladores incluido en la unidad de su computadora.
- Instale los controladores siguiendo las instrucciones que aparecerán en pantalla.Si no tiene una unidad de CD, descargue los controladores desde el sitio oficial de Amitosai.
- Reinicie su computadora para completar la instalación.
Configuración Avanzada
Para configuraciones avanzadas o uso con dispositivos específicos:
- Acceda a Administrador de Dispositivos en su sistema operativo.
- Localice la tarjeta bajo Puertos COM y LPT.
- Modifique los parámetros si es necesario (velocidad de baudios, bits de datos, paridad, etc.).
Compatibilidad
- Compatible con sistemas operativos Windows, Linux y ciertos entornos industriales.
- Asegúrese de que la aplicación o software utilizado sea compatible con el protocolo del puerto serial/paralelo.
Ventajas Exclusivas de Amitosai
- App móvil en español: Incluye manuales y guías de instalación.
- Soporte técnico local: Atención personalizada en Argentina.
- Sistema de tickets 24/7: Consultas técnicas en cualquier momento.
Precauciones
- Evite tocar directamente los contactos metálicos de la tarjeta para prevenir daños por electricidad estática.
- Siempre realice la instalación en un entorno estático seguro.
- Use únicamente los controladores proporcionados por Amitosai para garantizar la compatibilidad.
