MANUAL DE USUARIO WEB - Placa AMITOSAI MTS-PCIE2S1P99100

Bienvenido al manual oficial de la placa AMITOSAI MTS-PCIE2S1P99100, un adaptador PCI Express de alto rendimiento diseñado para expandir la conectividad de tu computadora mediante una ranura PCIe x1. Esta solución integra 2 puertos seriales multiprotocolo (RS-232/422/485) y 1 puerto paralelo compatible con IEEE 1284, basada en el chipset ASIX AX99100, reconocido por su estabilidad y compatibilidad. Este manual proporciona instrucciones detalladas para la instalación, configuración y uso óptimo de esta placa, ideal para entornos industriales, sistemas POS, equipos médicos, automatización y otros que requieren conectividad legacy.

En AMITOSAI, nos comprometemos a ofrecer productos de calidad superior para usuarios técnicos y profesionales. La MTS-PCIE2S1P99100 es una herramienta confiable que permite conectar múltiples dispositivos tradicionales a sistemas modernos sin sacrificar rendimiento ni estabilidad.

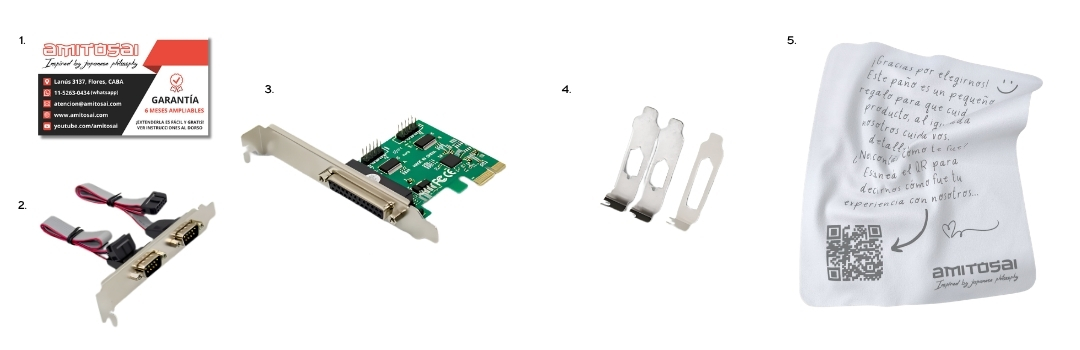

Contenido del Producto

Características Técnicas

La placa AMITOSAI MTS-PCIE2S1P99100 cuenta con las siguientes características técnicas destacadas:

• Chipset: ASIX AX99100, conocido por su estabilidad en aplicaciones industriales.
• Interfaz: PCI Express 2.0 Gen 1 x1.
• Puertos Seriales: 2 puertos multiprotocolo compatibles con RS-232, RS-422 y RS-485.
• Puerto Paralelo: 1 puerto compatible con IEEE 1284.
• Control de Flujo: Automático por hardware y software.
• Comunicación Serial: Soporta 5, 6, 7, 8 o 9 bits.
• Paridad Serial: Even, Odd, None, Space, Mark.
• FIFO: 256 bytes por canal (TX/RX).
• Tasas de Baudios: Personalizables hasta 25Mbps.
• Soporte IrDA: Lento, hasta 115.200bps.
• Modo Multi-Drop: Comunicación de 9 bits.
• Transferencia DMA: Soportada para mayor eficiencia.
• Ahorro de Energía: Apagado del transceptor UART y wake-up remoto.
• Gestión de Energía: ASPM Power Management.
• Voltaje de Operación: 3.3V I/O, tolerante a 5V.
• Temperatura Operativa: De -40°C a +85°C, ideal para entornos exigentes.
• Dimensiones: Aproximadamente 85 mm x 60 mm (basado en estándares de diseño similares).
• Accesorios Incluidos: Bracket estándar y low-profile.

Compatibilidad con Sistemas Operativos

La placa AMITOSAI MTS-PCIE2S1P99100 es compatible con los siguientes sistemas operativos y no requiere drivers adicionales en la mayoría de los casos, ya que el sistema operativo la detecta automáticamente:

• Windows Server 2003.
• Windows Vista.
• Windows 7.
• Windows Server 2008.
• Windows 8 y 8.1.
• Windows 10 (32 y 64 bits).
• Windows 11.

Nota Importante: Si tu sistema no detecta la placa automáticamente o necesitas una versión específica del driver, puedes descargar el driver más arriba en esta misma página, en la sección superior, para garantizar compatibilidad y rendimiento óptimo.

Requisitos del Sistema

Antes de instalar la placa, verifica que tu equipo cumpla con los siguientes requisitos:

• Un slot PCI Express x1 libre en tu placa base.
• Un sistema operativo compatible (ver lista anterior).
• Un gabinete que permita la instalación con los brackets incluidos (estándar o low-profile).

Instalación de la Placa

Sigue estos pasos para instalar correctamente la placa AMITOSAI MTS-PCIE2S1P99100 en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.

Paso 1: Preparación

Apaga tu computadora y desconecta el cable de alimentación.

Abre el gabinete de tu PC para acceder a la placa base.

Identifica un slot PCI Express x1 libre en tu motherboard.

Paso 2: Instalación de la Placa en el Slot PCIe

Selecciona el bracket adecuado (estándar o low-profile) según las dimensiones de tu gabinete y fíjalo a la placa si es necesario.

Inserta la placa en el slot PCI Express x1 libre de tu placa base, asegurándote de que quede firmemente encajado.

Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.

Paso 3: Conexión de los Puertos

Conecta los dos puertos seriales multiprotocolo a tus dispositivos, asegurándote de que los conectores estén accesibles y correctamente alineados.

Si vas a usar el puerto paralelo, verifica que el conector DB25 esté listo para conectar impresoras u otros periféricos legacy.

Organiza los cables dentro del gabinete para evitar interferencias con otros componentes.

Paso 4: Cierre y Encendido

Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.

Enciende tu equipo y espera a que el sistema operativo se inicie.

En la mayoría de los casos, el sistema detectará la placa automáticamente; si no es así, procede a instalar los drivers.

Instalación de los Drivers (Si Es Necesario)

Aunque la placa suele ser detectada automáticamente por los sistemas operativos compatibles, en algunos casos puede ser necesario instalar drivers manualmente. Sigue estos pasos si encuentras problemas de reconocimiento.

En Windows (Server 2003, Vista, 7, Server 2008, 8/8.1, 10, 11)

• Descarga el driver más arriba en esta misma página, en la sección superior, para garantizar que tienes la versión más reciente.
• Ejecuta el instalador del driver y sigue las instrucciones en pantalla.
• Una vez instalado, reinicia tu computadora si el sistema lo solicita.
• Verifica en el "Administrador de Dispositivos" (busca esta herramienta en el menú de inicio) que los puertos serial y paralelo aparecen correctamente listados bajo "Puertos (COM y LPT)".

Configuración de los Puertos

Una vez instalada la placa y los drivers (si fueron necesarios), puedes configurar los puertos según tus necesidades específicas.

Configuración de los Puertos Seriales (RS-232/422/485)

• En Windows, accede al "Administrador de Dispositivos", haz clic derecho sobre cada puerto COM y selecciona "Propiedades".
• Ajusta el protocolo (RS-232, RS-422 o RS-485) y la velocidad de transmisión (baud rate) según los requisitos de tus dispositivos.
• Configura otros parámetros como paridad, bits de datos y control de flujo si es necesario.

Configuración del Puerto Paralelo

• En Windows, verifica en el "Administrador de Dispositivos" que el puerto paralelo (LPT) esté listado y configurado.
• Selecciona el modo de operación (SPP, Nibble, Byte o ECP) en las propiedades del puerto según el dispositivo conectado (por ejemplo, ECP para impresoras modernas).

Ejemplos de Uso Recomendados

La placa AMITOSAI MTS-PCIE2S1P99100 es ideal para una amplia variedad de aplicaciones técnicas e industriales. Algunos ejemplos de uso incluyen:

• Conexión de impresoras industriales a través del puerto paralelo.
• Uso de dispositivos médicos con comunicación serial RS-232.
• Integración de máquinas POS legacy a sistemas actuales.
• Control de equipamiento de medición en laboratorios.
• Automatización de procesos industriales mediante RS-422 o RS-485.
• Sustitución de tarjetas seriales antiguas por una solución PCIe moderna.
• Control de PLCs y sensores industriales desde un sistema actualizado.
• Implementación de sistemas de adquisición de datos (DAQ) personalizados.
• Montaje de estaciones de diagnóstico para entornos automotrices.
• Desarrollo de soluciones embebidas para monitoreo o automatización.

Certificaciones y Construcción

La AMITOSAI MTS-PCIE2S1P99100 está diseñada para cumplir con los más altos estándares de calidad y durabilidad:

• Certificaciones: CE, FCC, RoHS.
• Calidad: Construcción industrial con componentes duraderos.
• Diseño: Compacto y eficiente, ideal para aplicaciones técnicas.

Consejos de Mantenimiento y Seguridad

Para garantizar un rendimiento óptimo y una vida útil prolongada de tu placa, sigue estas recomendaciones:

• Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa o los conectores.
• Evita conectar o desconectar dispositivos con el equipo encendido para prevenir daños.
• Asegúrate de que los cables estén bien organizados dentro del gabinete para evitar interferencias o desconexiones accidentales.
• Si es necesario, actualiza los drivers desde la sección superior de esta página para mantener la compatibilidad con las últimas versiones de los sistemas operativos.
