Manual de Usuario para la Placa PCIe a 3 Puertos USB 3.0 y 1 Puerto LAN MTS-PCIE3USB3LAN de AMITOSAI
Bienvenido al manual de usuario de la Placa PCIe a 3 Puertos USB 3.0 y 1 Puerto LAN MTS-PCIE3USB3LAN de AMITOSAI. Este producto está diseñado para expandir las capacidades de tu computadora mediante la adición de puertos USB 3.0 de alta velocidad y un puerto LAN Gigabit, ideal para usuarios profesionales y empresas que buscan un rendimiento óptimo. A continuación, encontrarás una guía detallada sobre las características, instalación, configuración y uso de este dispositivo.
Nuestro objetivo es proporcionarte toda la información necesaria para que aproveches al máximo esta placa de expansión. Este manual está estructurado para ser claro y accesible, tanto si eres un usuario principiante como si tienes experiencia técnica avanzada. ¡Comencemos!
Descripción del Producto
La Placa PCIe MTS-PCIE3USB3LAN de AMITOSAI es una solución de expansión de alta calidad que combina tecnología de vanguardia con facilidad de uso. Este dispositivo utiliza un puerto PCI Express de tu computadora para añadir 3 puertos USB 3.0 y 1 puerto LAN Gigabit, permitiéndote conectar una amplia variedad de dispositivos y acceder a conexiones de red estables y rápidas.
Equipada con el chipset VIA VL805 para los puertos USB y el chipset Realtek RTL8153 para el puerto LAN, esta placa garantiza un rendimiento superior, estabilidad y compatibilidad con múltiples dispositivos y sistemas operativos. Es ideal para conectar discos duros, celulares, tablets, impresoras, teclados, mouse, hubs USB y cualquier equipo de red que requiera alta velocidad.
Características Técnicas
Especificaciones de los Puertos USB 3.0
- Cumplimiento con estándares: Compatible con PCI Express Specification Revision 2.0 y Universal Serial Bus USB 3.0 Specification Revision 1.0.
- Compatibilidad hacia atrás: Soporta USB 2.0 y PCI Express 1.0.
- Velocidades de transferencia: Soporta Low-Speed (1.5 Mbps), Full-Speed (12 Mbps), High-Speed (480 Mbps) y Super-Speed (5 Gbps).
- Salida de energía: Hasta 5V/900mA por puerto USB 3.0 (con fuente de alimentación conectada).
- Chipset: VIA VL805, reconocido por su alta calidad en centros de datos profesionales.
- Interfaz: 3 puertos USB 3.0 externos, 1 conector de alimentación SATA interno, 1 conector de alimentación de 4 pines.
- Funcionalidades adicionales: Soporte para hot-swapping (conexión/desconexión de dispositivos sin apagar el sistema).
- Sistemas operativos compatibles: Windows 7, Windows 8.x, Windows 10 (32/64 bits).
Nota sobre velocidades: Las velocidades indicadas (USB 2.0 hasta 480 Mbps y USB 3.0 hasta 5 Gbps) son valores teóricos máximos. La velocidad real puede variar según la configuración de hardware y software de tu computadora.
Especificaciones del Puerto LAN (Ethernet)
- Velocidades soportadas: 10/100/1000 Mbps con capacidad de detección automática (auto-sensing).
- Compatibilidad: Cumple con los estándares IEEE 802.3, 802.3u y 802.3ab (10Base-T, 100Base-TX y 1000Base-T).
- Chipset: Realtek RTL8153, líder en estabilidad y desempeño.
- Funcionalidades: Soporte para Auto MDIX (detección automática de cables derechos y cruzados), operación full-duplex y half-duplex en Fast Ethernet, paquetes Jumbo de hasta 9KB.
- Memoria integrada: 20KB SRAM para almacenamiento en búfer de paquetes RX y 20KB SRAM para paquetes TX.
- Modos adicionales: Soporte para modo de suspensión y despertar remoto mediante wake-up y paquete mágico.
- Instalación: Plug and Play para una configuración sencilla.

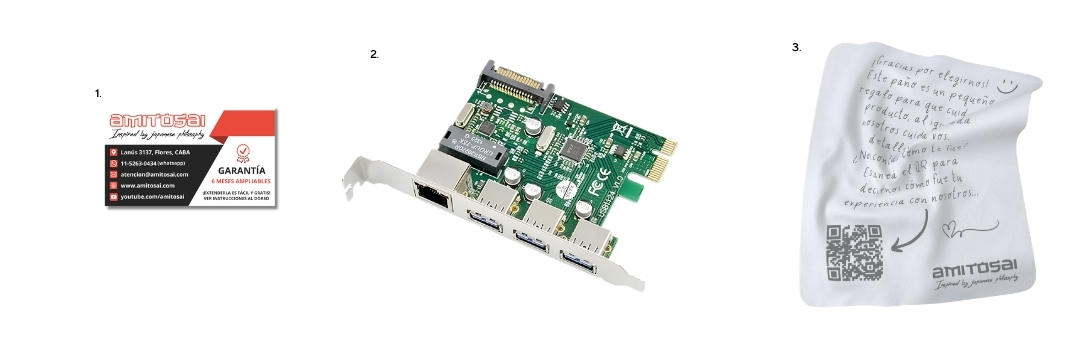

Contenido de la Caja
Al adquirir la Placa PCIe MTS-PCIE3USB3LAN de AMITOSAI, recibirás los siguientes elementos:
- 1x Placa PCIe a 3 puertos USB 3.0 y 1 puerto LAN MTS-PCIE3USB3LAN.
- 1x CD con controladores (drivers).
Requisitos del Sistema
Antes de instalar la placa, asegúrate de que tu computadora cumpla con los siguientes requisitos:
- Un puerto PCI Express libre (compatible con Rev. 2.0 o 1.0).
- Sistema operativo compatible: Windows 7, Windows 8.x o Windows 10 (32/64 bits).
- Fuente de alimentación interna disponible (para conectar el cable SATA o de 4 pines si deseas máxima potencia en los puertos USB).
- Espacio suficiente en el gabinete de tu PC para instalar la placa.
Instrucciones de Instalación
Precauciones de Seguridad
Antes de comenzar, es importante tomar medidas para evitar daños a tu equipo o a la placa:
- Apaga tu computadora y desconéctala de la fuente de alimentación.
- Usa una pulsera antiestática o toca una superficie metálica para descargar la electricidad estática de tu cuerpo.
- Trabaja en un área limpia y bien iluminada para evitar pérdida de componentes pequeños.
Paso a Paso para la Instalación Física
- Apaga tu computadora: Asegúrate de que el equipo esté completamente apagado y desconectado de la corriente.
- Abre el gabinete: Retira la tapa lateral del gabinete de tu PC para acceder a las ranuras de expansión.
- Localiza un puerto PCIe libre: Identifica una ranura PCIe disponible (generalmente marcada como PCIe x1 o x16).
- Instala la placa: Inserta la Placa MTS-PCIE3USB3LAN firmemente en la ranura PCIe, asegurándote de que encaje correctamente. Fija la placa al gabinete con el tornillo proporcionado o el mecanismo de sujeción de tu PC.
- Conecta la alimentación (opcional): Si planeas usar dispositivos USB que requieran alta potencia, conecta el cable de alimentación SATA interno o el conector de 4 pines a la fuente de alimentación de tu PC.
- Cierra el gabinete: Vuelve a colocar la tapa del gabinete y asegúrala correctamente.
- Enciende tu computadora: Conecta nuevamente tu PC a la corriente y enciéndela.
Instalación de Controladores (Drivers)
Para garantizar el correcto funcionamiento de la placa, es necesario instalar los controladores adecuados. Sigue estos pasos:
- Inserta el CD de controladores: Coloca el CD incluido en la caja en la unidad de disco de tu computadora. Si tu PC no tiene lector de CD, puedes descargar el controlador más arriba en esta misma página.
- Ejecuta el instalador: Abre el contenido del CD y busca el archivo de instalación correspondiente a tu sistema operativo (Windows 7, 8.x o 10, 32/64 bits). Haz doble clic para iniciar la instalación.
- Sigue las instrucciones en pantalla: Acepta los términos y condiciones, y permite que el instalador configure los controladores para los puertos USB y LAN.
- Reinicia tu computadora: Una vez finalizada la instalación, reinicia tu PC para que los cambios surtan efecto.
Nota: Si tienes problemas con la instalación del controlador desde el CD, asegúrate de descargar la versión más reciente más arriba en esta misma página para garantizar compatibilidad con tu sistema operativo.
Uso de la Placa PCIe MTS-PCIE3USB3LAN
Conexión de Dispositivos USB
- Conecta cualquier dispositivo USB (discos duros, teclados, mouse, impresoras, etc.) a uno de los 3 puertos USB 3.0 de la placa.
- Gracias a la compatibilidad con hot-swapping, puedes conectar y desconectar dispositivos sin necesidad de apagar tu computadora.
- Si conectas dispositivos de alta demanda energética, asegúrate de haber conectado la alimentación adicional (SATA o 4 pines) durante la instalación para garantizar un suministro de hasta 5V/900mA por puerto.
Conexión de Red (LAN)
- Conecta un cable Ethernet al puerto LAN de la placa para acceder a una conexión de red de alta velocidad (hasta 1000 Mbps).
- La placa soporta Auto MDIX, lo que significa que no necesitas preocuparte por el tipo de cable (derecho o cruzado); el dispositivo lo detectará automáticamente.
- Una vez conectado, el sistema operativo debería reconocer la nueva interfaz de red automáticamente si los controladores están instalados correctamente.
Solución de Problemas Comunes
Los puertos USB no funcionan o no reconocen dispositivos
- Verifica que la placa esté correctamente insertada en la ranura PCIe.
- Asegúrate de que los controladores estén instalados. Si no, reinstala los controladores desde el CD o descárgalos más arriba en esta misma página.
- Si usas dispositivos de alta potencia, confirma que la alimentación adicional (SATA o 4 pines) esté conectada.
El puerto LAN no establece conexión de red
- Comprueba que el cable Ethernet esté correctamente conectado y que el router o switch esté encendido.
- Verifica que los controladores de red estén instalados. Si no los tienes, descárgalos más arriba en esta misma página.
- Asegúrate de que la configuración de red de tu sistema operativo esté en modo automático (DHCP) o configurada manualmente según tu red.
Rendimiento más lento de lo esperado en USB o LAN
- Las velocidades teóricas (5 Gbps para USB 3.0 y 1000 Mbps para LAN) pueden variar debido a limitaciones de hardware o software en tu computadora. Verifica que otros componentes (como discos duros o cables) soporten estas velocidades.
- Evita conectar múltiples dispositivos de alto consumo simultáneamente si no tienes la alimentación adicional conectada.
- Actualiza los controladores a la última versión disponible más arriba en esta misma página.
Mantenimiento y Cuidados
Para garantizar una larga vida útil de tu Placa PCIe MTS-PCIE3USB3LAN, sigue estas recomendaciones:
- Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa.
- Evita forzar los conectores USB o LAN al enchufar o desenchufar dispositivos.
- Si no usas la placa por un período prolongado, desconecta los cables y guárdala en un lugar seco y seguro.
Ventajas de Elegir AMITOSAI
Al adquirir este producto, te beneficias de las características exclusivas de AMITOSAI:
- Tecnología de punta: Componentes de alta calidad como los chipsets VIA VL805 y Realtek RTL8153, utilizados en centros de datos profesionales.
- Compatibilidad universal: Soporte para una amplia gama de dispositivos y sistemas operativos.
- Diseño práctico: Instalación sencilla y soporte para hot-swapping y Plug and Play.
