Bienvenido al manual oficial de la placa adaptadora AMITOSAI MTS-PCIE4816NVME, una solución de alto rendimiento diseñada para conectar discos SSD M.2 NVMe a tu computadora mediante puertos PCIe. Este adaptador permite aprovechar las velocidades ultrarrápidas de los SSD NVMe, siendo compatible con ranuras PCIe X4, X8 y X16, lo que lo hace ideal para usuarios que buscan maximizar el rendimiento de sus sistemas en aplicaciones como gaming, edición de video y procesamiento de datos intensivo. Este manual proporciona instrucciones detalladas para la instalación, configuración y uso óptimo de esta placa adaptadora.
En AMITOSAI, nos comprometemos a ofrecer productos de calidad superior para usuarios técnicos y entusiastas. La MTS-PCIE4816NVME es una herramienta versátil y potente que garantiza una integración sin problemas y un rendimiento superior para tus discos SSD NVMe M.2.
La placa adaptadora AMITOSAI MTS-PCIE4816NVME cuenta con las siguientes características técnicas destacadas:
— Compatibilidad de Puerto: Funciona con puertos PCIe X4, X8 y X16.
— Velocidad por Lane: Ofrece una velocidad de 4 Gbps por lane.
— Velocidad Máxima Según Puerto:
— En PCIe X4: Hasta 16 Gbps (2000 MB/s).
— En PCIe X8: Hasta 32 Gbps (4000 MB/s).
— En PCIe X16: Hasta 64 Gbps (8000 MB/s).
— Dimensiones: Compacta, con medidas de 90 x 32 mm.
— Compatibilidad con SSD: Soporta discos SSD M.2 NVMe (Key M).
— Accesorios Incluidos: Soporte para el disco, tornillo, destornillador y pad térmico (Nota: El pad térmico debe utilizarse únicamente si se instala un disipador de calor en el disco).
— Certificaciones: CE, FCC, RoHS.
— Construcción: Fabricación de nivel industrial, ideal para uso continuo y entornos exigentes.
La placa adaptadora AMITOSAI MTS-PCIE4816NVME es compatible con una amplia gama de sistemas y configuraciones:
— Placas base con ranuras PCIe X4, X8 o X16.
— Sistemas operativos modernos como Windows 7, 8, 8.1, 10, 11 y distribuciones de Linux (puede requerir configuración adicional según el sistema).
— Discos SSD M.2 NVMe en formatos estándar (Nota: Verifica las dimensiones del SSD para asegurar compatibilidad con el soporte incluido).
— Configuraciones de PC gaming, estaciones de trabajo y servidores personales que requieran almacenamiento de alta velocidad.
Nota Importante: Este adaptador no requiere drivers ya que el sistema operativo detecta automáticamente el SSD NVMe conectado a través de la placa. Sin embargo, si tu sistema no reconoce el disco, verifica que los controladores NVMe estén instalados en tu sistema operativo.
Antes de instalar la placa adaptadora, verifica que tu equipo cumpla con los siguientes requisitos:
— Una ranura PCI Express X4, X8 o X16 libre en tu placa base.
— Un sistema operativo compatible con SSD NVMe.
— Un disco SSD M.2 NVMe para instalar en el adaptador.
— Espacio suficiente en el gabinete para la instalación de la placa y buena ventilación para el SSD.

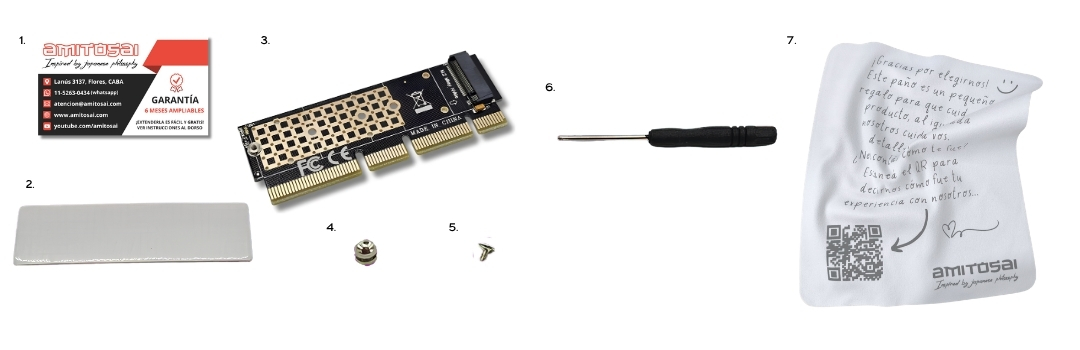

Al adquirir la placa adaptadora AMITOSAI MTS-PCIE4816NVME, recibirás los siguientes elementos:
— 1 Placa adaptadora AMITOSAI MTS-PCIE4816NVME.
— 1 Soporte para fijar el disco SSD.
— 1 Tornillo para asegurar el SSD al soporte.
— 1 Destornillador para la instalación.
— 1 Pad térmico (usar solo si se instala un disipador de calor en el disco).
Sigue estos pasos para instalar correctamente la placa adaptadora AMITOSAI MTS-PCIE4816NVME en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.
Apaga tu computadora y desconecta el cable de alimentación.
Abre el gabinete de tu PC para acceder a la placa base.
Identifica una ranura PCI Express X4, X8 o X16 libre en tu motherboard (elige la ranura que ofrezca el mayor ancho de banda disponible para un rendimiento óptimo).
Coloca el disco SSD M.2 NVMe en el conector de la placa adaptadora, alineando la muesca del SSD con la llave del conector (Key M).
Presiona suavemente el SSD en un ángulo de aproximadamente 30 grados hasta que encaje en el conector.
Usa el soporte y el tornillo incluidos para fijar el extremo del SSD a la placa adaptadora, asegurándote de que quede seguro y estable. Utiliza el destornillador proporcionado para apretar el tornillo sin exceso.
Si planeas instalar un disipador de calor en el SSD, coloca el pad térmico incluido entre el disco y el disipador según las instrucciones del fabricante del disipador (no uses el pad térmico si no instalas un disipador).
Inserta la placa adaptadora con el SSD instalado en la ranura PCIe seleccionada de tu placa base, asegurándote de que quede firmemente encajada.
Fija la placa al gabinete con el tornillo del bracket si es necesario, para garantizar estabilidad (algunas configuraciones pueden no requerir bracket).
Verifica que no haya obstrucciones ni cables sueltos que interfieran con la placa o el SSD.
Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
Enciende tu equipo y espera a que el sistema operativo se inicie.
En la mayoría de los casos, el sistema detectará el SSD NVMe automáticamente; si no es así, verifica que los controladores NVMe estén instalados en tu sistema operativo.
Una vez instalada la placa adaptadora y el SSD, es posible que necesites configurar el disco para su uso. Sigue estos pasos según tu sistema operativo.
En Windows (7, 8, 8.1, 10, 11)
Accede al "Administrador de Discos" (busca esta herramienta en el menú de inicio o haz clic derecho en "Este equipo" y selecciona "Administrar" > "Administración de Discos").
Si el SSD aparece como "No inicializado", haz clic derecho sobre él y selecciona "Inicializar Disco". Elige el estilo de partición (MBR para discos de hasta 2TB, GPT para discos más grandes).
Crea una nueva partición haciendo clic derecho en el espacio no asignado y seleccionando "Nuevo volumen simple". Sigue las instrucciones para formatear el disco (se recomienda el sistema de archivos NTFS).
Una vez formateado, el SSD estará listo para su uso.
En Linux
Usa herramientas como fdisk o gparted para detectar y particionar el SSD NVMe (puedes listar los discos con el comando lsblk o fdisk -l para identificar el nuevo dispositivo).
Crea una partición y formatea el disco con un sistema de archivos como ext4 usando comandos como mkfs.ext4.
Monta el disco en un directorio específico para empezar a usarlo (puedes agregar una entrada en /etc/fstab para un montaje permanente).
Nota: Asegúrate de que tu sistema operativo tenga los controladores NVMe instalados. En Windows, estos suelen estar incluidos de forma predeterminada; en Linux, verifica que el módulo nvme esté cargado (usa lsmod | grep nvme para confirmarlo).
La placa adaptadora AMITOSAI MTS-PCIE4816NVME es ideal para una amplia variedad de aplicaciones técnicas y de alto rendimiento. Algunos ejemplos de uso incluyen:
— Mejorar la velocidad de almacenamiento en PCs gaming de alto nivel.
— Agregar almacenamiento ultrarrápido para edición de video profesional.
— Configurar un disco de sistema NVMe en estaciones de trabajo.
— Aumentar la capacidad de almacenamiento en servidores personales.
— Crear soluciones de backups NVMe independientes.
— Separar el sistema operativo y las aplicaciones en discos distintos.
— Desarrollo de software con compilaciones intensivas que requieren alta velocidad de lectura/escritura.
— Montaje de sistemas Linux con discos separados para cada entorno.
— Laboratorios de testing con necesidad de múltiples volúmenes de alta velocidad.
— Acelerar tiempos de arranque y carga de archivos pesados en cualquier sistema.
La AMITOSAI MTS-PCIE4816NVME está diseñada para cumplir con los más altos estándares de calidad y durabilidad:
— Certificaciones: CE, FCC, RoHS.
— Calidad: Fabricación de nivel industrial con componentes duraderos.
— Diseño: Compacto y eficiente, ideal para aplicaciones técnicas y uso continuo.
Para garantizar un rendimiento óptimo y una vida útil prolongada de tu placa adaptadora y SSD, sigue estas recomendaciones:
— Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa o el SSD, ya que el polvo puede afectar la disipación de calor.
— Asegúrate de que el SSD NVMe esté bien ventilado, especialmente bajo cargas intensas; considera agregar un disipador de calor si el disco se calienta excesivamente.
— Evita conectar o desconectar el SSD con el equipo encendido para prevenir daños por descargas electrostáticas.
— Si mueves la placa a otro sistema, verifica la compatibilidad de la ranura PCIe y reinicializa el SSD si es necesario para evitar conflictos de configuración.
Beneficios Exclusivos de AMITOSAI
Al elegir la placa adaptadora AMITOSAI MTS-PCIE4816NVME, te beneficias de las ventajas que ofrecemos a nuestros clientes:
— Acceso a una app oficial con manuales y guías detalladas en español.
— Productos certificados diseñados específicamente para usuarios técnicos y profesionales que buscan calidad y rendimiento.
La placa adaptadora AMITOSAI MTS-PCIE4816NVME es la solución perfecta para quienes desean aprovechar al máximo las velocidades ultrarrápidas de los SSD NVMe M.2 en sus sistemas. Su compatibilidad con puertos PCIe X4, X8 y X16, junto con su diseño compacto y robusto, la convierten en una herramienta esencial para profesionales y entusiastas de la tecnología. Con esta placa, podrás mejorar significativamente la velocidad de transferencia de datos y optimizar el rendimiento de tu PC para cualquier tarea exigente.
