Bienvenido al manual oficial del adaptador AMITOSAI MTS-PCIE4816NVMEBR, una solución de alto rendimiento y gran versatilidad diseñada para usuarios que desean instalar una unidad SSD NVMe M.2 en su computadora a través de una ranura PCIe x4, x8 o x16. Este adaptador es perfecto para estaciones de trabajo, servidores personales, entusiastas del hardware y usuarios técnicos que buscan mejorar la velocidad de su sistema con almacenamiento ultrarrápido, alcanzando velocidades de hasta 32Gbps (4GB/s). En este manual, encontrarás instrucciones detalladas para la instalación, configuración y uso óptimo de este dispositivo.
En AMITOSAI, nos comprometemos a ofrecer productos de calidad superior para satisfacer las necesidades de nuestros clientes más exigentes. Este adaptador es una herramienta robusta y eficiente que garantiza compatibilidad y rendimiento en una amplia variedad de configuraciones.
El AMITOSAI MTS-PCIE4816NVMEBR cuenta con las siguientes características técnicas destacadas:
Interfaz: PCI Express Gen 3.0 compatible con slots x4, x8 o x16.
Compatibilidad: Soporta una unidad SSD NVMe M.2 tipo M-Key.
Formatos Soportados: 2230, 2242, 2260, 2280 y 22110 (hasta 110 mm de largo).
Velocidad de Transferencia: Hasta 32Gbps (4GB/s) en un solo puerto.
Alimentación: Directa desde el bus PCIe (3.3V), sin necesidad de cables adicionales.
Detección Automática: Reconocimiento de lanes PCIe al arrancar el sistema.
Indicadores: LED de actividad para monitorear lectura y escritura.
Dimensiones: 170 mm x 68 mm.
Temperatura Operativa: De -40°C a +85°C, ideal para entornos exigentes.
Accesorios Incluidos: Bracket full-height (preinstalado) y low-profile para gabinetes compactos.
Operación Silenciosa: Diseño pasivo sin ventiladores.
Compatibilidad con Estándares: M.2 Spec Revision 0.9.
El adaptador AMITOSAI MTS-PCIE4816NVMEBR es compatible con una amplia gama de sistemas operativos y no requiere instalación de controladores adicionales gracias al soporte nativo para NVMe:
Windows 11.
Windows 10.
Windows 8 y 8.1.
Windows Server 2012 R2.
Linux (distribuciones como Fedora, Ubuntu, SUSE y Red Hat).
Esta compatibilidad plug & play asegura una instalación sencilla y rápida en la mayoría de los sistemas modernos, sin necesidad de configuraciones complejas.
Antes de instalar el adaptador, verifica que tu equipo cumpla con los siguientes requisitos:
Un slot PCI Express libre (x4, x8 o x16) en tu placa base.
Una motherboard con soporte para SSD NVMe a través de PCIe.
Una unidad SSD NVMe tipo M-Key (no compatible con M.2 SATA).
Un gabinete compatible con los brackets incluidos (full-height o low-profile).
Nota Importante: Aunque el adaptador puede insertarse en ranuras PCIe x8 o x16, su ancho de banda efectivo se mantiene en 32Gbps (PCIe 3.0 x4), ya que no utiliza lanes adicionales más allá de los 4 necesarios. Este modelo soporta una sola unidad SSD NVMe, por lo que la bifurcación PCIe no es aplicable.

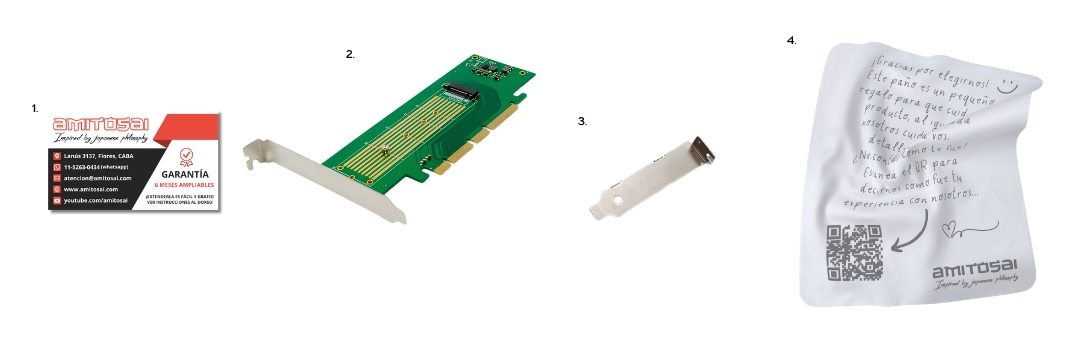

Al adquirir el adaptador AMITOSAI MTS-PCIE4816NVMEBR, recibirás los siguientes elementos:
1 Adaptador SSD NVMe PCIe AMITOSAI MTS-PCIE4816NVMEBR.
1 Bracket full-height (preinstalado).
1 Bracket low-profile (para gabinetes compactos).
Manual de usuario y guías de instalación (disponibles también en la app oficial de AMITOSAI en español).
Sigue estos pasos para instalar correctamente el adaptador AMITOSAI MTS-PCIE4816NVMEBR en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.
Apaga tu computadora y desconecta el cable de alimentación.
Abre el gabinete de tu PC para acceder a la placa base.
Identifica un slot PCI Express libre (x4, x8 o x16) en tu motherboard.
Coloca el adaptador sobre una superficie plana y antiestática.
Inserta la unidad SSD NVMe M.2 tipo M-Key en el puerto del adaptador.
Asegura la unidad con el tornillo o mecanismo de fijación correspondiente según el formato (2230, 2242, 2260, 2280 o 22110).
Verifica que la unidad esté correctamente alineada y fijada para evitar problemas de conexión.
Si es necesario, ajusta el bracket del adaptador (full-height o low-profile) según las dimensiones de tu gabinete.
Inserta el adaptador en el slot PCI Express libre de tu placa base, asegurándote de que quede firmemente encajado.
Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.
Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
Enciende tu equipo y espera a que el sistema operativo se inicie.
El adaptador será detectado automáticamente gracias al soporte nativo NVMe de los sistemas compatibles.
Una vez instalado el adaptador, sigue estos pasos para asegurarte de que la unidad NVMe sea reconocida y configurada correctamente.
Abre el "Administrador de Discos" (puedes buscarlo en el menú de inicio).
Si la unidad NVMe no aparece inicializada, haz clic derecho sobre ella y selecciona "Inicializar Disco".
Crea particiones y formatea la unidad según tus necesidades (recomendamos el formato NTFS para Windows).
Una vez configurada, la unidad estará lista para su uso.
Abre una terminal y utiliza el comando lsblk para listar los dispositivos de almacenamiento conectados.
Si la unidad no está montada, utiliza herramientas como fdisk o gparted para crear particiones.
Formatea la partición con un sistema de archivos compatible, como ext4, usando el comando mkfs.ext4.
Monta la unidad en el sistema utilizando el comando mount y actualiza el archivo /etc/fstab para que el montaje sea permanente.
El adaptador AMITOSAI MTS-PCIE4816NVMEBR es una solución versátil para una variedad de aplicaciones técnicas y de rendimiento. Algunos ejemplos de uso incluyen:
Instalar un SSD NVMe en PCs sin puerto M.2 integrado.
Utilizar un SSD NVMe largo (22110) como disco de sistema principal.
Agregar almacenamiento rápido en estaciones de trabajo.
Mejorar los tiempos de arranque y carga de archivos pesados.
Integrar almacenamiento NVMe en servidores personales.
Configurar una unidad NVMe como disco scratch para edición de video o diseño.
Montar un entorno de pruebas con un disco NVMe independiente.
Acelerar máquinas para compilación de software o virtualización.
Aumentar la capacidad de almacenamiento sin reemplazar el disco principal.
Preparar una PC gamer con un disco exclusivo para juegos de alto rendimiento.
El AMITOSAI MTS-PCIE4816NVMEBR está diseñado para cumplir con los más altos estándares de calidad y durabilidad:
Certificaciones: CE, FCC, RoHS.
Calidad: Construcción industrial con componentes duraderos.
Diseño: Robusto y confiable, pensado para usuarios que requieren estabilidad en uso continuo.
Para garantizar un rendimiento óptimo y una vida útil prolongada de tu adaptador, sigue estas recomendaciones:
Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en el adaptador o la unidad NVMe.
Evita instalar o retirar la unidad NVMe con el equipo encendido para prevenir daños.
Asegúrate de que tu gabinete tenga una buena ventilación, especialmente si utilizas una unidad NVMe de alto rendimiento que genera calor.
Actualiza regularmente el firmware de tu placa base para garantizar compatibilidad con las últimas tecnologías PCIe.
Al elegir el adaptador AMITOSAI MTS-PCIE4816NVMEBR, te beneficias de las ventajas que ofrecemos a nuestros clientes:
Acceso a una app oficial con manuales y guías detalladas en español.
Productos certificados diseñados específicamente para usuarios técnicos y profesionales.
El adaptador AMITOSAI MTS-PCIE4816NVMEBR es la elección ideal para usuarios que buscan expandir su sistema con una unidad SSD NVMe de alto rendimiento, compatible con formatos desde 2230 hasta 22110. Su diseño robusto, instalación sencilla y compatibilidad con múltiples slots PCIe lo convierten en una opción versátil y eficiente para cualquier configuración, ya sea en estaciones de trabajo, servidores personales o PCs gaming. Con este adaptador, podrás aprovechar al máximo la velocidad y capacidad de tu SSD NVMe.
