Bienvenido al manual oficial de la placa AMITOSAI MTS-PCIE4S1P384, una tarjeta controladora multi-puerto diseñada para sistemas que requieren interfaces legacy de alta confiabilidad. Esta solución, basada en el chipset WCH CH384L, ofrece 4 puertos seriales RS-232 y 1 puerto paralelo compatible con IEEE 1284, permitiendo integrar equipos antiguos o industriales a sistemas modernos con slot PCI Express. Este manual proporciona instrucciones detalladas para la instalación, configuración y uso óptimo de esta placa, ideal para entornos como automatización industrial, terminales POS, sistemas de monitoreo y más.
En AMITOSAI, nos dedicamos a ofrecer productos de calidad que satisfagan las necesidades de usuarios técnicos y profesionales. La MTS-PCIE4S1P384 combina rendimiento, compatibilidad y estabilidad en un diseño compacto, asegurando una solución eficiente para tus proyectos.
La placa AMITOSAI MTS-PCIE4S1P384 cuenta con las siguientes características técnicas destacadas:
Chipset: WCH CH384L, reconocido por su estabilidad y compatibilidad.
Interfaz: PCI Express x1.
Puertos Seriales: 4 puertos RS-232 (conectores DE-9) con tasas de transmisión desde 2400 bps hasta 115200 bps.
Puerto Paralelo: 1 puerto (conector DB25) compatible con IEEE 1284, con velocidad de hasta 1 MB/s.
Modos Soportados en Puerto Paralelo: SPP, Nibble, Byte y ECP.
Dimensiones: 93 mm x 60 mm.
Peso: 125,3 g.
Accesorios Incluidos: 5 brackets low-profile para adaptarse a diferentes gabinetes, CD con drivers y caja neutral.
Construcción: Fabricación robusta para uso prolongado.
Compatibilidad con Sistemas Operativos
La placa AMITOSAI MTS-PCIE4S1P384 es compatible con los siguientes sistemas operativos:
Windows XP, Vista, 7, 8, 8.1, 10 y 11 (32 y 64 bits).
Linux (según disponibilidad de driver CH384L en el kernel o mediante instalación manual).
Nota Importante: Para garantizar el correcto funcionamiento, es necesario instalar los drivers correspondientes en la mayoría de los sistemas operativos. Puedes descargar el driver más arriba en esta misma página, en la sección superior, para asegurarte de contar con la versión más reciente y compatible.
Antes de instalar la placa, verifica que tu equipo cumpla con los siguientes requisitos:
Un slot PCI Express x1 libre en tu placa base.
Un sistema operativo compatible (ver lista anterior).
Un gabinete que permita la instalación con los brackets incluidos (estándar o low-profile).

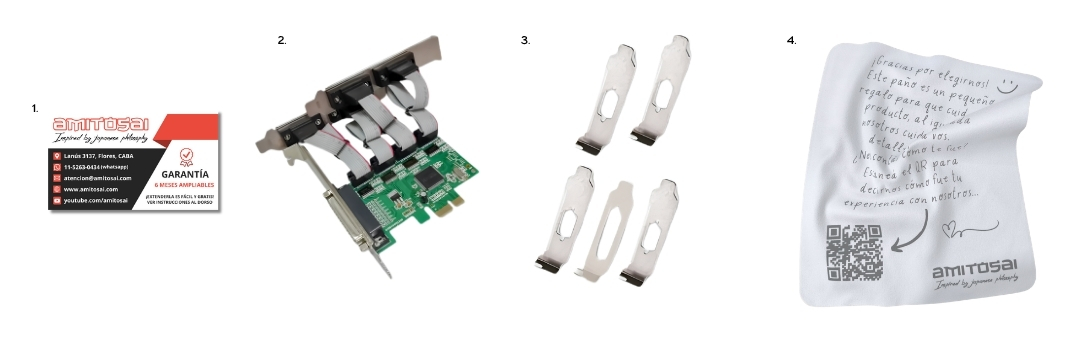

Al adquirir la placa AMITOSAI MTS-PCIE4S1P384, recibirás los siguientes elementos:
1 Placa controladora AMITOSAI MTS-PCIE4S1P384.
1 Cable fan-out para los 4 puertos seriales RS-232 (conectores DE-9).
1 Conector para puerto paralelo (DB25).
5 Brackets low-profile (para gabinetes compactos y tradicionales).
CD con drivers para instalación.
Manual de usuario y guías de instalación (disponibles también en la app oficial de AMITOSAI en español).
Sigue estos pasos para instalar correctamente la placa AMITOSAI MTS-PCIE4S1P384 en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.
Apaga tu computadora y desconecta el cable de alimentación.
Abre el gabinete de tu PC para acceder a la placa base.
Identifica un slot PCI Express x1 libre en tu motherboard.
Selecciona el bracket adecuado (estándar o low-profile) según las dimensiones de tu gabinete y fíjalo a la placa si es necesario.
Inserta la placa en el slot PCI Express x1 libre de tu placa base, asegurándote de que quede firmemente encajado.
Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.
Conecta el cable fan-out de 4 puertos seriales RS-232 a la placa, asegurándote de que los conectores DE-9 estén accesibles para tus dispositivos.
Si vas a usar el puerto paralelo, verifica que el conector DB25 esté correctamente posicionado para conectar impresoras u otros periféricos legacy.
Organiza los cables dentro del gabinete para evitar interferencias con otros componentes.
Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
Enciende tu equipo y espera a que el sistema operativo se inicie.
Procede a la instalación de los drivers para asegurar el reconocimiento de los puertos.
Para que la placa AMITOSAI MTS-PCIE4S1P384 funcione correctamente, es necesario instalar los drivers adecuados. Sigue estos pasos para completar el proceso.
En Windows (XP, Vista, 7, 8, 8.1, 10, 11)
Descarga el driver más arriba en esta misma página, en la sección superior, para garantizar que tienes la versión más reciente.
Si recibiste un CD con drivers, también puedes utilizarlo para la instalación inicial.

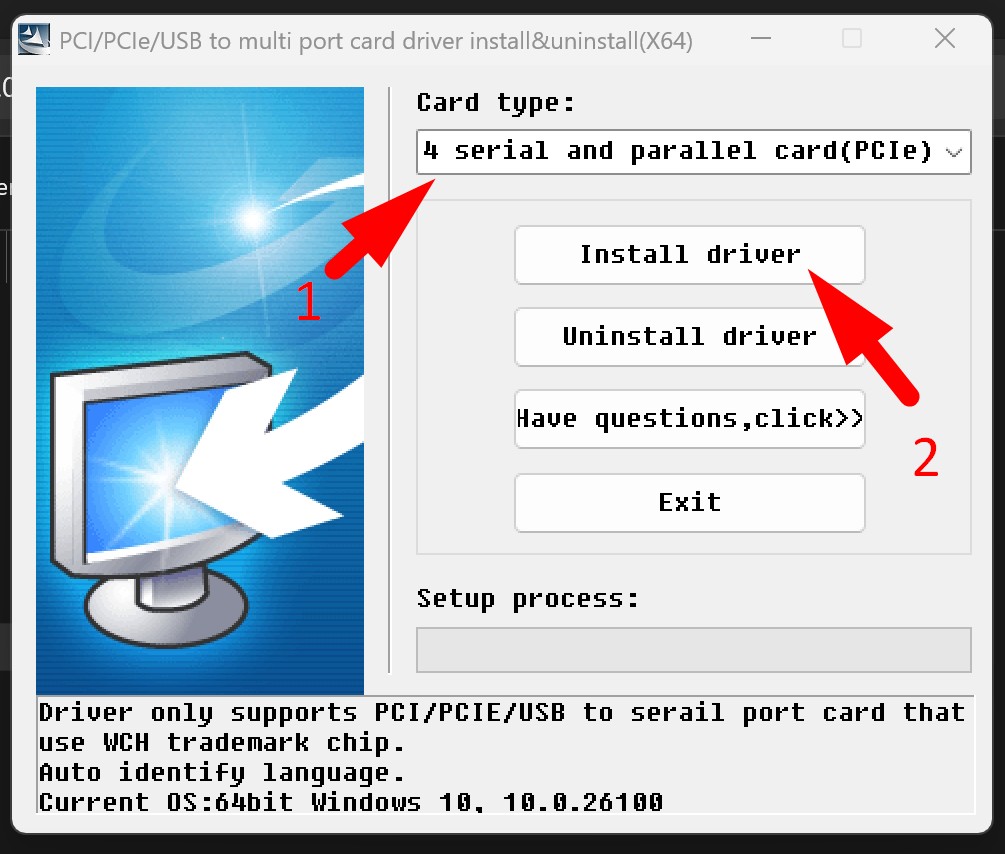

Ejecuta el instalador del driver y sigue las instrucciones en pantalla. Cuando tengas que elegir el tipo de tarjeta elije la que se muestra en la imagen siguiente, luego presiona "Install Driver".
Una vez instalado, reinicia tu computadora si el sistema lo solicita.
Verifica en el "Administrador de Dispositivos" (busca esta herramienta en el menú de inicio) que los puertos seriales y paralelo aparecen correctamente listados bajo "Puertos (COM y LPT)".
En Linux
Consulta si tu distribución de Linux incluye soporte para el chipset WCH CH384L en el kernel. Puedes verificarlo con el comando lspci -k para ver si el dispositivo es reconocido.
Si no está soportado de forma nativa, descarga el driver más arriba en esta misma página, en la sección superior, o busca el soporte correspondiente en los repositorios de tu distribución.
Sigue las instrucciones específicas del driver para compilarlo e instalarlo en tu sistema (puede requerir conocimientos técnicos avanzados).
Una vez instalado, verifica los puertos con comandos como dmesg o ls /dev/ttyS* para los seriales y /dev/lp* para el paralelo.
Una vez instalados los drivers, puedes configurar los puertos según tus necesidades específicas.
Configuración de Puertos Seriales (RS-232)
En Windows, accede al "Administrador de Dispositivos", haz clic derecho sobre cada puerto COM y selecciona "Propiedades".
Ajusta la velocidad de transmisión (baud rate) entre 2400 bps y 115200 bps según los requisitos de tu dispositivo.
Configura otros parámetros como paridad, bits de datos y control de flujo si es necesario.
En Linux, utiliza herramientas como minicom o screen para interactuar con los puertos seriales y ajusta los parámetros mediante comandos o archivos de configuración.
En Windows, verifica en el "Administrador de Dispositivos" que el puerto paralelo (LPT) esté listado y configurado.
Selecciona el modo de operación (SPP, Nibble, Byte o ECP) en las propiedades del puerto según el dispositivo conectado (por ejemplo, ECP para impresoras modernas).
En Linux, asegúrate de que el módulo parport esté cargado (usa lsmod para verificarlo) y configura el puerto con herramientas específicas si es necesario.
La placa AMITOSAI MTS-PCIE4S1P384 es ideal para una amplia variedad de aplicaciones industriales y técnicas. Algunos ejemplos de uso incluyen:
Conectar impresoras paralelas industriales a sistemas modernos.
Utilizar múltiples periféricos legacy en terminales POS.
Controlar hasta 4 equipos RS-232 simultáneamente en entornos de automatización.
Establecer interfaces de comunicación en aplicaciones industriales.
Conectar dispositivos médicos antiguos a computadoras actuales.
Automatizar procesos de control mediante puertos seriales.
Monitorear sensores o entornos ambientales a través de RS-232.
Implementar sistemas de adquisición de datos.
Montar estaciones de prueba para hardware embebido.
Facilitar la comunicación con sistemas de seguridad y control de accesos.
La AMITOSAI MTS-PCIE4S1P384 está diseñada para cumplir con los más altos estándares de calidad y durabilidad:
Certificaciones: CE, FCC, RoHS (según disponibilidad del fabricante del chipset).
Calidad: Construcción robusta para uso prolongado en entornos exigentes.
Diseño: Compacto y eficiente, ideal para aplicaciones técnicas.
Para garantizar un rendimiento óptimo y una vida útil prolongada de tu placa, sigue estas recomendaciones:
Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa o los conectores.
Evita conectar o desconectar dispositivos con el equipo encendido para prevenir daños.
Asegúrate de que los cables estén bien organizados dentro del gabinete para evitar interferencias o desconexiones accidentales.
Actualiza regularmente los drivers desde la sección superior de esta página para mantener la compatibilidad con las últimas versiones de los sistemas operativos.
Al elegir la placa AMITOSAI MTS-PCIE4S1P384, te beneficias de las ventajas que ofrecemos a nuestros clientes:
Acceso a una app oficial con manuales y guías detalladas en español.
Productos certificados diseñados específicamente para usuarios técnicos exigentes.
La placa AMITOSAI MTS-PCIE4S1P384 es la solución perfecta para quienes trabajan con hardware industrial o legacy que requiere conectividad RS-232 y paralelo. Con 4 puertos seriales y 1 puerto paralelo, esta tarjeta ofrece la versatilidad y confiabilidad necesarias para integrar dispositivos antiguos en sistemas modernos. Su diseño compacto, instalación sencilla y compatibilidad con múltiples sistemas operativos la convierten en una herramienta indispensable para proyectos técnicos y profesionales.
