Manual de Usuario para Placa PCIe a 4 Puertos Serie MTS-PCIE4SERIALB de AMITOSAI
Bienvenido al manual oficial de la Placa PCIe a 4 Puertos Serie MTS-PCIE4SERIALB de AMITOSAI, un producto diseñado para ofrecer conectividad serial de alta calidad a usuarios profesionales y empresas. Este dispositivo, equipado con el chipset WCH384L, garantiza un rendimiento óptimo y compatibilidad en una amplia gama de aplicaciones. A continuación, encontrarás toda la información necesaria para la instalación, configuración y uso de esta placa de expansión, con instrucciones claras y detalladas para usuarios de todos los niveles de experiencia.
Descripción del Producto
La Placa PCIe MTS-PCIE4SERIALB de AMITOSAI es una solución de expansión que agrega cuatro puertos serie (RS-232) a tu computadora mediante una conexión PCI-Express. Este producto es ideal para entornos profesionales donde se requiere conectar dispositivos serie como terminales, impresoras, escáneres y otros equipos industriales. Con un diseño robusto y tecnología probada, esta placa asegura una transferencia de datos estable y eficiente.
Características Técnicas Principales
- Compatibilidad PCIe: Cumple con la especificación base PCI-Express Revisión 1.1.
- Ancho de banda: Soporta un rendimiento de hasta 2.5 Gbps mediante una línea única (x1) PCI-Express.
- Puertos Serie (RS-232): Compatible con UART 16c450/16c550 estándar de la industria.
- Buffer FIFO: 256 bytes por puerto para envío y recepción.
- Velocidad de transferencia: Hasta 115 Kbps por puerto.
- Control de flujo: Soporta control de flujo por hardware y software.
- Formatos serie: Admite formatos de 5, 6, 7 y 8 bits.
- Paridad: Compatible con paridad par, impar, ninguna, marca y espacio.
- Bits de parada: Operación con 1 o 2 bits de parada.
- Soporte múltiple: Posibilidad de instalar varias tarjetas en una misma PC.

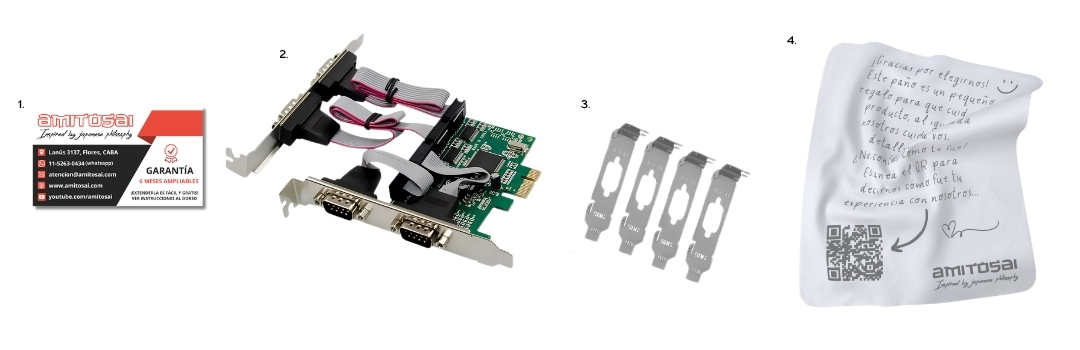

Contenido de la Caja
Al adquirir la Placa PCIe MTS-PCIE4SERIALB, encontrarás los siguientes elementos incluidos en el paquete:
- 1x Placa PCIe MTS-PCIE4SERIALB de AMITOSAI.
- 4x Adaptadores de perfil bajo (Low Profile) para instalación en diferentes tipos de gabinetes.
- 1x CD con controladores (drivers) para instalación.
Asegúrate de verificar que todos los componentes estén presentes al abrir la caja. Si notas algún elemento faltante, consulta las opciones de asistencia disponibles.
Requisitos del Sistema
Antes de proceder con la instalación, asegúrate de que tu equipo cumpla con los siguientes requisitos mínimos:
- Una computadora con al menos un slot PCI-Express x1, x4, x8 o x16 disponible.
- Sistema operativo compatible: Windows (XP, Vista, 7, 8, 10), Linux u otros sistemas que soporten controladores para chipset WCH384L.
- Espacio suficiente en el gabinete para instalar la placa y los adaptadores de perfil bajo si es necesario.
Precauciones de Seguridad
La instalación de hardware interno requiere precaución para evitar daños al equipo o lesiones personales. Sigue estas recomendaciones antes de comenzar:
- Apaga y desconecta la computadora de la fuente de alimentación antes de abrir el gabinete.
- Utiliza una pulsera antiestática o toca una superficie metálica conectada a tierra para evitar descargas electrostáticas que puedan dañar los componentes.
- Maneja la placa por los bordes y evita tocar los conectores o circuitos directamente.
- Trabaja en un área limpia y bien iluminada para evitar errores durante la instalación.
Instrucciones de Instalación
Paso 1: Preparación
- Apaga tu computadora y desconecta el cable de alimentación.
- Abre el gabinete de la computadora retirando los tornillos o paneles laterales según el diseño de tu equipo.
- Localiza un slot PCI-Express disponible (x1 o superior) en la placa base.
Paso 2: Instalación Física de la Placa
- Si tu gabinete es de perfil bajo, instala los adaptadores de perfil bajo incluidos en la placa antes de insertarla.
- Alinea la placa MTS-PCIE4SERIALB con el slot PCI-Express y presiona suavemente pero con firmeza hasta que quede completamente insertada.
- Asegura la placa al gabinete utilizando el tornillo proporcionado o el mecanismo de fijación de tu equipo.
- Cierra el gabinete y vuelve a conectar el cable de alimentación.
Paso 3: Instalación de Controladores (Drivers)
- Enciende tu computadora y espera a que el sistema operativo se inicie.
- Inserta el CD de controladores incluido en la caja. Si tu equipo no tiene unidad de CD, descarga el driver más arriba en esta misma página.
- Ejecuta el instalador del controlador y sigue las instrucciones en pantalla para completar la instalación.
- Reinicia tu computadora si el instalador lo solicita para que los cambios surtan efecto.
Paso 4: Verificación de la Instalación
- Una vez reiniciado el equipo, accede al "Administrador de Dispositivos" en Windows (o la herramienta equivalente en tu sistema operativo).
- Busca la sección de "Puertos (COM y LPT)" y verifica que los cuatro puertos serie de la placa aparezcan listados.
- Si los puertos no aparecen o muestran un error, revisa la instalación física de la placa y repite el proceso de instalación del controlador.
Configuración de los Puertos Serie
La Placa MTS-PCIE4SERIALB permite configurar los puertos serie según las necesidades de tus dispositivos. Sigue estos pasos para ajustarlos:
- Abre el "Administrador de Dispositivos" y haz clic derecho sobre uno de los puertos serie listados.
- Selecciona "Propiedades" y luego la pestaña "Configuración del puerto".
- Ajusta parámetros como la velocidad en baudios (hasta 115 Kbps), paridad, bits de datos y bits de parada según las especificaciones del dispositivo que conectarás.
- Repite este proceso para cada puerto que desees configurar.
Conexión de Dispositivos Serie
Para conectar dispositivos a los puertos serie de la placa:
- Asegúrate de que el dispositivo serie (como una impresora o terminal) esté apagado antes de conectarlo.
- Utiliza un cable serie DB9 compatible y conecta un extremo al puerto de la placa y el otro al dispositivo.
- Enciende el dispositivo y verifica que el software asociado lo reconozca correctamente.
- Si el dispositivo no funciona, revisa la configuración del puerto y asegúrate de que los parámetros coincidan con los requerimientos del equipo conectado.
Solución de Problemas Comunes
A continuación, se presentan algunas soluciones a problemas frecuentes que podrías encontrar al usar la Placa MTS-PCIE4SERIALB:
- La placa no es detectada por el sistema: Verifica que la placa esté correctamente insertada en el slot PCIe. Asegúrate de que el controlador esté instalado. Reinicia el equipo y, si el problema persiste, prueba otro slot PCIe.
- Los puertos serie no funcionan: Confirma que los controladores estén instalados correctamente. Revisa la configuración de los puertos en el "Administrador de Dispositivos" y ajusta los parámetros si es necesario. Asegúrate de que los cables y dispositivos conectados sean compatibles.
- Transferencia de datos lenta o con errores: Comprueba que la velocidad en baudios y otros parámetros del puerto coincidan con los del dispositivo conectado. Evita usar cables demasiado largos que puedan causar interferencias. Si el problema continúa, prueba conectar el dispositivo a otro puerto de la placa.
- Conflicto con otras tarjetas o dispositivos: Si tienes varias tarjetas de expansión instaladas, puede haber un conflicto de recursos. Intenta cambiar la placa a otro slot PCIe o desactiva temporalmente otros dispositivos para identificar el problema.
Mantenimiento y Cuidados
Para garantizar un rendimiento óptimo y una vida útil prolongada de tu Placa PCIe MTS-PCIE4SERIALB, sigue estas recomendaciones:
- Mantén el interior de tu computadora limpio y libre de polvo para evitar acumulaciones que puedan afectar los componentes.
- Evita exponer la placa a temperaturas extremas o humedad dentro del gabinete.
- No retires ni instales la placa con la computadora encendida, ya que esto puede causar daños irreparables.
- Si no utilizas todos los puertos, protege los conectores con tapas antipolvo para prevenir la entrada de suciedad.
Aplicaciones y Usos Recomendados
La Placa MTS-PCIE4SERIALB es ideal para una variedad de aplicaciones profesionales y empresariales, tales como:
- Conexión de terminales de punto de venta (POS) en tiendas y comercios.
- Integración con equipos industriales que requieren comunicación serie.
- Uso en servidores o estaciones de trabajo que necesitan múltiples conexiones RS-232.
- Soporte para impresoras, escáneres y otros periféricos serie en entornos de oficina.
Este producto es especialmente útil en centros de datos pequeños o medianos, donde la conectividad confiable y de alto rendimiento es esencial. Su compatibilidad con múltiples sistemas operativos y su capacidad para operar varias tarjetas en un mismo equipo lo convierten en una solución versátil.
Especificaciones Técnicas Detalladas
Para usuarios avanzados que deseen un mayor nivel de detalle, a continuación se presentan las especificaciones técnicas completas de la placa:
- Interfaz: PCI-Express x1 (compatible con x4, x8, x16).
- Chipset: WCH384L, reconocido por su estabilidad y rendimiento.
- Puertos: 4 puertos serie RS-232 con conectores DB9 macho.
- Velocidad de datos: Hasta 115.2 Kbps por puerto.
- Buffer FIFO: 256 bytes por puerto para envío y recepción.
- Control de flujo: Hardware y software.
- Formatos soportados: 5, 6, 7, 8 bits de datos; paridad par, impar, ninguna, marca, espacio; 1 o 2 bits de parada.
- Cumplimiento: Especificación PCI-Express Base Revisión 1.1.
Esta información es útil para desarrolladores o técnicos que necesiten integrar la placa en sistemas personalizados o diagnosticar problemas específicos de compatibilidad.
Preguntas Frecuentes (FAQ)
¿Puedo instalar más de una placa en mi computadora? Sí, la Placa MTS-PCIE4SERIALB permite la instalación de múltiples tarjetas en un mismo equipo, siempre que tengas slots PCIe disponibles y el sistema operativo lo soporte.
¿Es compatible con sistemas operativos modernos? Sí, la placa es compatible con una amplia gama de sistemas operativos, incluyendo versiones recientes de Windows y distribuciones de Linux, siempre que se instalen los controladores adecuados.
¿Qué hago si mi equipo no tiene unidad de CD para instalar los drivers? No te preocupes, puedes descargar el driver más arriba en esta misma página y seguir las instrucciones de instalación desde el archivo descargado.
¿Puedo usar esta placa en un gabinete de perfil bajo? Sí, la caja incluye adaptadores de perfil bajo que permiten instalar la placa en gabinetes compactos sin problemas.
¿Qué tipo de dispositivos puedo conectar a los puertos serie? Puedes conectar una amplia variedad de dispositivos serie, como impresoras, terminales, escáneres, módems y equipos industriales que utilicen el estándar RS-232.
Esperamos que este manual te haya proporcionado toda la información necesaria para instalar y utilizar tu Placa PCIe a 4 Puertos Serie MTS-PCIE4SERIALB de AMITOSAI. Si tienes dudas adicionales o necesitas más detalles sobre alguna configuración específica, no dudes en consultar los recursos disponibles en nuestra plataforma. ¡Gracias por elegir AMITOSAI para tus soluciones tecnológicas!
