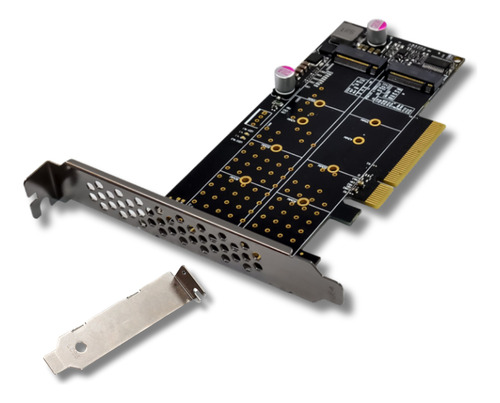

Bienvenido al manual oficial de la placa adaptadora AMITOSAI MTS-PCIE82NVME, una solución profesional de alta velocidad diseñada para conectar hasta dos discos SSD NVMe M.2 a tu computadora mediante una ranura PCI Express x8. Este adaptador permite aprovechar velocidades de transferencia de datos ultrarrápidas de hasta 64 Gb/s, ideal para entornos exigentes como estaciones de trabajo, servidores personales, edición de video y gaming avanzado. Este manual proporciona instrucciones detalladas para la instalación, configuración y uso óptimo de esta placa, perfecta para usuarios que buscan maximizar el rendimiento de sus sistemas.
En AMITOSAI, nos comprometemos a ofrecer productos de calidad superior para entusiastas y profesionales. La MTS-PCIE82NVME es una herramienta robusta y flexible que garantiza un desempeño superior y compatibilidad con múltiples configuraciones, permitiendo la instalación simultánea de dos unidades NVMe para un almacenamiento de alto rendimiento.
La placa adaptadora AMITOSAI MTS-PCIE82NVME cuenta con las siguientes características técnicas destacadas:
— Interfaz: PCIe Gen 3.0 x8 con soporte de hasta 64 Gb/s de ancho de banda total.
— Controlador: Chipset PI6C20400BLE integrado para estabilidad y detección automática de enlace PCIe.
— Compatibilidad con SSD: Soporta hasta 2 unidades M.2 NVMe (tipo M-Key).
— Tamaños de SSD Compatibles: 2230, 2242, 2260, 2280 y 22110.
— Velocidad por Puerto: Hasta 4 GB/s (32 Gbps) por cada puerto.
— Cumplimiento: Especificación PCIe v3.0.
— Alimentación: Directamente desde el slot PCIe, sin necesidad de cables adicionales.
— Detección Automática: Configuración de lanes al arrancar el sistema.
— Indicadores: LEDs de actividad para lectura y escritura.
— Rango de Temperatura Operativa: De -40°C a +85°C, ideal para uso continuo en entornos exigentes.
— Diseño: Robustez con disipación pasiva, sin partes móviles, 100% silencioso.
— Dimensiones: 136 mm x 69 mm.
— Bracket: Full-height preinstalado, con bracket low-profile incluido para gabinetes pequeños.
— Certificaciones: CE, FCC, RoHS.
— Drivers: No requiere instalación de drivers adicionales, compatible con sistemas operativos modernos.
La placa adaptadora AMITOSAI MTS-PCIE82NVME es compatible con los siguientes sistemas operativos y no requiere drivers adicionales en la mayoría de los casos, ya que funciona con controladores nativos NVMe:
— Windows 11.
— Windows 10.
— Windows 8 / 8.1.
— Windows Server 2012 R2.
— Linux (distribuciones como Fedora, SUSE, Ubuntu, Red Hat).
Nota Importante: Si tu sistema no detecta los SSD NVMe automáticamente, verifica que los controladores NVMe estén instalados. Además, para que ambos slots M.2 funcionen simultáneamente, la placa base debe soportar la función de bifurcación PCIe 3.0.
Antes de instalar la placa adaptadora, verifica que tu equipo cumpla con los siguientes requisitos:
— Una ranura libre PCI Express x8 o x16 en tu placa base.
— Placa base compatible con bifurcación PCIe 3.0 (necesaria para que ambos slots M.2 funcionen simultáneamente).
— Una o dos unidades SSD NVMe M.2 tipo M-Key (no compatible con SSD SATA M.2).
— Un gabinete compatible con bracket estándar o low-profile (ambos incluidos).
— Una fuente de alimentación adecuada al consumo de los SSD M.2.

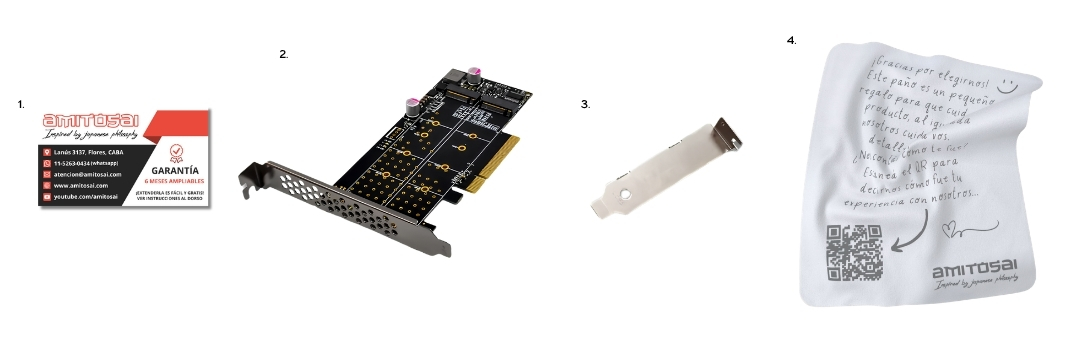

Al adquirir la placa adaptadora AMITOSAI MTS-PCIE82NVME, recibirás los siguientes elementos:
— 1 Placa adaptadora AMITOSAI MTS-PCIE82NVME.
— 1 Bracket full-height (preinstalado).
— 1 Bracket low-profile (para gabinetes compactos).
— Tornillos de fijación para los SSD.
Sigue estos pasos para instalar correctamente la placa adaptadora AMITOSAI MTS-PCIE82NVME en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.
Apaga tu computadora y desconecta el cable de alimentación.
Abre el gabinete de tu PC para acceder a la placa base.
Identifica una ranura PCI Express x8 o x16 libre en tu motherboard.
Coloca uno o dos discos SSD M.2 NVMe (tipo M-Key) en las ranuras de la placa adaptadora, alineando la muesca de cada SSD con la llave del conector.
Presiona suavemente cada SSD en un ángulo de aproximadamente 30 grados hasta que encaje en el conector.
Ajusta los tornillos de fijación incluidos para asegurar cada SSD en su lugar, evitando movimientos o desconexiones.
Selecciona el bracket adecuado (full-height o low-profile) según las dimensiones de tu gabinete y fíjalo a la placa si es necesario.
Inserta la placa adaptadora con los SSD instalados en la ranura PCIe seleccionada de tu placa base, asegurándote de que quede firmemente encajada.
Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.
Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
Enciende tu equipo y espera a que el sistema operativo se inicie.
En la mayoría de los casos, el sistema detectará los SSD NVMe automáticamente; si no es así, verifica que los controladores NVMe estén instalados y que tu placa base soporte bifurcación PCIe 3.0 para el uso simultáneo de ambos discos.
Una vez instalada la placa adaptadora y los SSD, es posible que necesites configurar los discos para su uso. Sigue estos pasos según tu sistema operativo.
En Windows (8, 8.1, 10, 11, Server 2012 R2)
Accede al "Administrador de Discos" (busca esta herramienta en el menú de inicio o haz clic derecho en "Este equipo" y selecciona "Administrar" > "Administración de Discos").
Si los SSD aparecen como "No inicializado", haz clic derecho sobre cada uno y selecciona "Inicializar Disco". Elige el estilo de partición (MBR para discos de hasta 2TB, GPT para discos más grandes).
Crea una nueva partición haciendo clic derecho en el espacio no asignado de cada disco y seleccionando "Nuevo volumen simple". Sigue las instrucciones para formatear los discos (se recomienda el sistema de archivos NTFS).
Una vez formateados, los SSD estarán listos para su uso.
En Linux (Fedora, SUSE, Ubuntu, Red Hat)
Usa herramientas como fdisk o gparted para detectar y particionar los SSD NVMe (puedes listar los discos con el comando lsblk o fdisk -l para identificar los nuevos dispositivos).
Crea una partición y formatea cada disco con un sistema de archivos como ext4 usando comandos como mkfs.ext4.
Monta cada disco en un directorio específico para empezar a usarlos (puedes agregar entradas en /etc/fstab para un montaje permanente).
Nota: Asegúrate de que tu sistema operativo tenga los controladores NVMe instalados. En Windows, estos suelen estar incluidos de forma predeterminada; en Linux, verifica que el módulo nvme esté cargado (usa lsmod | grep nvme para confirmarlo). Si solo se detecta un SSD, verifica que tu placa base soporte bifurcación PCIe.
La placa adaptadora AMITOSAI MTS-PCIE82NVME es ideal para una amplia variedad de aplicaciones técnicas y de alto rendimiento. Algunos ejemplos de uso incluyen:
— Configurar dos SSD NVMe en estaciones de trabajo para edición de video o diseño 3D.
— Instalar discos NVMe duales en servidores personales para almacenamiento redundante.
— Mejorar el rendimiento de PCs gaming con discos separados para sistema y juegos.
— Agregar almacenamiento ultrarrápido para procesamiento intensivo de datos.
— Usar un SSD como disco principal y otro para backups instantáneos.
— Montar entornos de desarrollo con discos independientes para cada proyecto.
— Acelerar sistemas con configuraciones RAID 0 o 1 para mayor velocidad o seguridad.
— Preparar laboratorios de testing con múltiples volúmenes de alta velocidad.
— Optimizar máquinas virtuales con discos NVMe dedicados por entorno.
— Integrar almacenamiento NVMe en sistemas sin puertos M.2 nativos.
La AMITOSAI MTS-PCIE82NVME está diseñada para cumplir con los más altos estándares de calidad y durabilidad:
— Certificaciones: CE, FCC, RoHS.
— Calidad: Construcción de alta calidad con componentes duraderos.
— Rango de Temperatura de Operación: -40°C a +85°C.
Para garantizar un rendimiento óptimo y una vida útil prolongada de tu placa adaptadora y SSD, sigue estas recomendaciones:
— Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa o los SSD, ya que el polvo puede afectar la disipación de calor.
— Asegúrate de que los SSD NVMe estén bien ventilados, especialmente bajo cargas intensas; considera agregar disipadores de calor si los discos se calientan excesivamente.
— Evita conectar o desconectar los SSD con el equipo encendido para prevenir daños por descargas electrostáticas.
— Si mueves la placa a otro sistema, verifica la compatibilidad de la ranura PCIe y la capacidad de bifurcación, y reinicializa los SSD si es necesario para evitar conflictos de configuración.
Al elegir la placa adaptadora AMITOSAI MTS-PCIE82NVME, te beneficias de las ventajas que ofrecemos a nuestros clientes:
— App Móvil con Manuales en Español: Acceso fácil y rápido a información y guías de uso.
— Soporte Técnico en Argentina: Atención personalizada y en español.
— Service Oficial Durante la Garantía: Garantía de calidad y funcionamiento.
— Sistema de Tickets para Consultas de Soporte Técnico 24/7: Asistencia continua para cualquier inconveniente o consulta.
La placa adaptadora AMITOSAI MTS-PCIE82NVME es la solución ideal para quienes buscan maximizar el rendimiento de almacenamiento con hasta dos discos SSD NVMe M.2 en sus sistemas. Su capacidad para alcanzar velocidades de hasta 64 Gb/s, junto con su diseño robusto y compatibilidad con bifurcación PCIe 3.0, la convierten en una herramienta esencial para profesionales y entusiastas en entornos de alto rendimiento. Con esta placa, podrás optimizar significativamente la velocidad y capacidad de tu equipo para las tareas más exigentes.
