Manual de Usuario: Placa PCIe a 2 Puertos LAN Gigabit MTS-PCIEDUALGIGA
Introducción
La Placa PCIe a 2 Puertos LAN Gigabit MTS-PCIEDUALGIGA de AMITOSAI es una solución avanzada para optimizar el rendimiento de redes en entornos de oficina o domésticos. Con su capacidad para manejar velocidades de hasta 1000 Mbps y funciones avanzadas para mejorar la conectividad, esta tarjeta es ideal para usuarios que buscan transferencias estables y de alta velocidad.

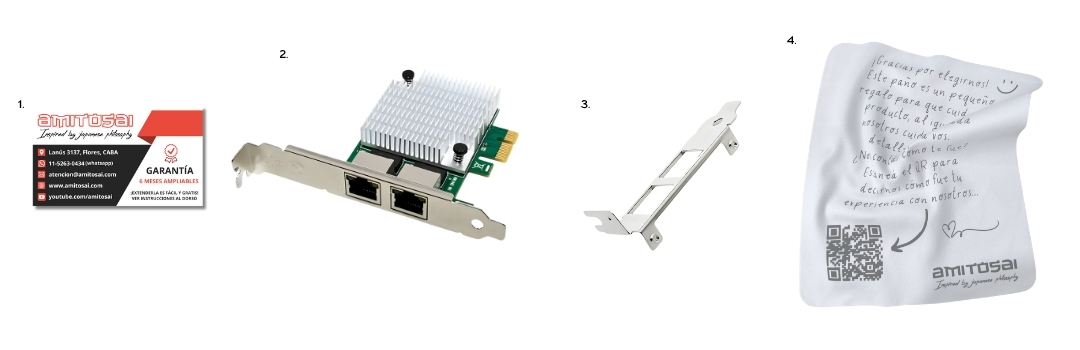

Contenido del Paquete
- 1x Placa PCIe MTS-PCIEDUALGIGA con dos puertos LAN Gigabit.
- Brackets de alta y baja altura para compatibilidad con diferentes carcasas de computadoras.
- Manual de instalación.
Especificaciones Técnicas
- Modelo: MTS-PCIEDUALGIGA.
- Chipset: Realtek RTL8111F + ASM1182e.
- Tipo de conexión: PCI Express 1.1 x1 a 2.5 GT/s.
- Puertos: 2 x RJ-45 (Cobre).
- Velocidades soportadas: 10/100/1000 Mbps.
- Compatibilidad con cables: CAT-5 (y superiores).
- Dimensiones: 72 mm x 65 mm.
- Rango de temperatura operativo: 0 °C a 70 °C.
- Certificaciones: CE, FCC, RoHS.
Requisitos del Sistema
- Una ranura PCI Express disponible.
- Sistemas Operativos compatibles:Windows 7/8/10/11 (32 y 64 bits).Servidores con Windows Server 2008 y superiores.
Instalación Física
- Apagar el equipo: Apaga completamente el ordenador y desconéctalo de la corriente.
- Abrir el chasis: Retira la tapa lateral del gabinete.
- Insertar la placa:Ubica una ranura PCI Express libre en la placa base.Ajusta la MTS-PCIEDUALGIGA en la ranura y presiónala firmemente hasta que esté completamente instalada.
- Ajustar el bracket: Si el gabinete requiere un espacio de baja altura, intercambia el bracket incluido por el más adecuado antes de instalar.
- Cerrar el chasis: Luego de la instalación, vuelve a colocar la tapa lateral del gabinete.
- Conectar cables de red: Inserta los cables de red en los dos puertos RJ-45.
Configuración del Controlador
- Encender el equipo: Enciende el computador y accede al sistema operativo.
- Descargar el driver: Descarga el controlador más actualizado desde esta misma página (arriba).
- Ejecutar instalación:Abre el archivo descargado y sigue las instrucciones del instalador.Reinicia el equipo si se solicita durante la instalación.
- Verificación: Abre el administrador de dispositivos para confirmar que la tarjeta está reconocida correctamente.
Funciones Avanzadas
- Wake-on-LAN (WOL): Permite encender computadoras remotamente a través de la red.
- Soporte Jumbo Frame: Aumenta el tamaño de los paquetes de datos para mejorar transferencias de gran volumen.
- Tagging de VLAN: Compatible con IEEE 802.1P y 802.1Q para segmentación y administración de redes.
- Ahorro de Energía (EEE): Desactiva el PHY cuando la red está inactiva, optimizando el consumo eléctrico.
Opciones de Diagnóstico
Para verificar el funcionamiento de la tarjeta:
- Confirma que los LEDs de velocidad se iluminan según corresponda:Ámbar: 1 Gbps.Verde: 100 Mbps.Apagado: 10 Mbps.
- Consulta la configuración de red en el sistema operativo para identificar problemas.
Ejemplos de Uso
- Oficinas: Aumenta la capacidad de conexión entre dispositivos, optimizando trabajos colaborativos.
- Gaming: Mejora la estabilidad en juegos multijugador reduciendo la latencia.
- Streaming: Ofrece fluidez en transmisiones en vivo.
- Virtualización: Mejora la conectividad entre máquinas virtuales.
Mantenimiento
- Limpia los conectores regularmente con aire comprimido para evitar acumulación de polvo.
- Evita exponer la tarjeta a humedad o temperaturas extremas fuera del rango especificado.
Solución de Problemas
La tarjeta no es reconocida:
- Verifica que esté correctamente instalada en la ranura PCIe.
- Reinstala los controladores descargados.
Velocidades más bajas de las esperadas:
- Confirma el estado del cable de red. Se recomienda un cable CAT-5e o superior.
- Revisa la configuración de red en tu sistema operativo para garantizar compatibilidad 1 Gbps.
Este manual cubre la instalación y configuración de la tarjeta Placa PCIe a 2 Puertos LAN Gigabit MTS-PCIEDUALGIGA.
Ventajas Exclusivas
- Manual en Español mediante app móvil de AMITOSAI.
- Soporte técnico especializado en Argentina.
- Asistencia 24/7 mediante un sistema de tickets.
Este producto combina facilidad de uso, configuración avanzada y un precio accesible.
