Manual de Usuario: Placa PCIE a 1 Puerto LAN GIGABIT AMITOSAI MTS-PCIELAN8111
Introducción
Gracias por adquirir la placa de expansión PCIE a 1 puerto LAN GIGABIT AMITOSAI modelo MTS-PCIELAN8111. Este dispositivo ha sido diseñado para brindar una conexión de red confiable, rápida y compatible para equipos informáticos. Siga este manual para instalar y usar su producto correctamente.
Características del Producto
- Chipset: REALTEK RTL8111F.
- Velocidades de red compatibles: Hasta 1000 Mbps (Gigabit Ethernet), retrocompatible con 10/100 Mbps.
- Compatibilidad de Hardware:
Compatible con cableado CAT-5 (o superior).
Interfaz PCI Express 1-Lane (x1).
Compatible con chasis estándar y bajo perfil. - Sistemas Operativos Compatibles:
Windows 7
Windows 8
Windows Server 2003
Windows Server 2008 R2
Windows 10 - Normativas: Totalmente compatible con los estándares IEEE para redes Ethernet:
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab. - Funciones avanzadas:
Soporte para jumbo frames de hasta 9 KB.
Compatibilidad con VLAN (IEEE 802.1Q).
Detección y corrección automática de cruces (crossover).
Función Wake-on-LAN.
Ahorro de energía en caso de caída de enlace.

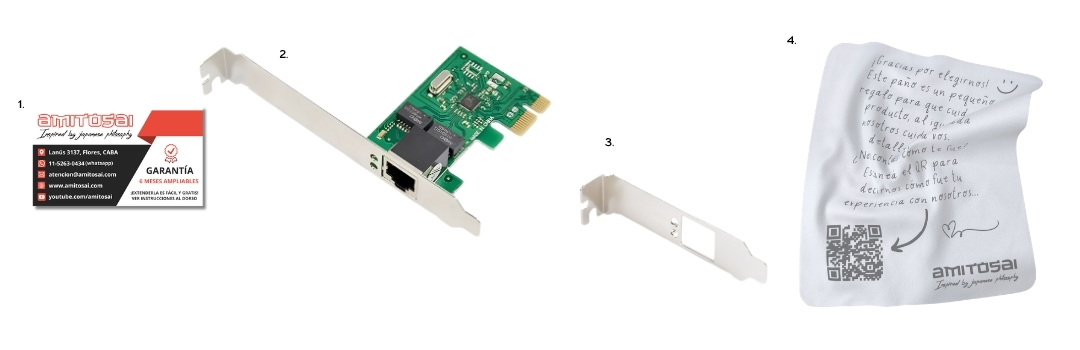

Contenido del Empaque
- 1x Placa de expansión PCIE a 1 puerto LAN GIGABIT AMITOSAI MTS-PCIELAN8111.
- 1x Bracket de bajo perfil.
- 1x CD con drivers.
- 1x Certificado de garantía.
Instalación
1. Preparación
Antes de iniciar la instalación, asegúrese de contar con:
- Un destornillador adecuado para abrir el gabinete y montar la tarjeta.
- Cableado de red compatible (UTP CAT-5 o superior).
Nota: Apague el equipo y desconéctelo de la corriente eléctrica para evitar accidentes.
2. Instalación Física
- Retire la tapa lateral de su computadora.
- Ubique un puerto PCI Express libre en la placa madre.
- Inserte la tarjeta PCIE en el puerto correspondiente. Asegúrese de que esté correctamente ajustada.
- Si está utilizando un gabinete de bajo perfil, instale el bracket incluido para este tipo de chasis.
- Fije la tarjeta mediante el tornillo provisto en la ranura de montaje.
- Cierre el gabinete.
3. Instalación del Software
- Encienda su computadora e inicie el sistema operativo.
- Inserte el CD incluido en la unidad de disco.
- Ejecute el instalador del driver correspondiente a su sistema operativo:
Siga las instrucciones en pantalla para completar la instalación. - Si el CD no está disponible o no posee una unidad de disco, descargue el driver desde el sitio web oficial (indicado en la parte superior de esta página).
4. Configuración de la Red
- Conecta el cable de red RJ45 al puerto LAN de la tarjeta.
- Configure las propiedades de red desde el panel de control de su sistema operativo.
- Asegúrese de habilitar el modo Auto Negotiation para aprovechar las velocidades más altas disponibles.
Resolución de Problemas
1. El sistema no detecta la tarjeta.
- Verifique que la tarjeta esté correctamente insertada en el puerto PCIe.
- Inspeccione si el driver está instalado correctamente.
2. Problemas de velocidad.
- Confirme que está utilizando un cable UTP CAT-5 o superior.
- Compruebe que las configuraciones coincidan con las velocidades soportadas.
3. Conexión inestable.
- Revise la calidad del cable de red.
- Reconecte el cable y asegúrese de que está bien ajustado.
Especificaciones Técnicas
- Tipo de controlador: INT RTL8111F.
- Velocidades: 10/100/1000 Mbps.
- Consumo de energía: Soporte para ahorro energético en caso de enlace caído.
- Modos: Half / Full Duplex con soporte para control de flujo (802.3x).
Ventajas Exclusivas
- Servicio técnico en español en Argentina.
- Manuales en español disponibles en la App Móvil AMITOSAI.
- Atención personalizada y soporte técnico 24/7 mediante el sistema de tickets.
¡Disfrute de la experiencia profesional y confiable que ofrece su nueva tarjeta de red AMITOSAI!
