Manual de Usuario - Placa PCIe a 2 Puertos USB 3.0 + 1 Puerto USB-C MTS-PCIEUSBC

Introducción

La Placa PCIe a 2 Puertos USB 3.0 y un Puerto USB-C (MTS-PCIEUSBC) es un dispositivo diseñado para actualizar y expandir las capacidades de conectividad de tu computadora de escritorio. Permite agregar dos puertos USB 3.0 y un puerto USB-C para transferencias de datos rápidas y confiables, ideal para múltiples dispositivos.

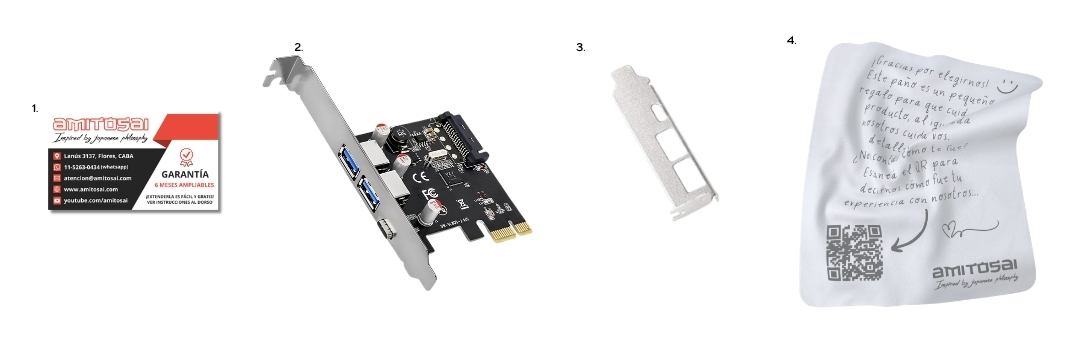

Contenido de la Caja

• 1x Placa PCIe MTS-PCIEUSBC
• 1x Adaptador Low Profile (para gabinetes de menor tamaño)
• 1x Driver de instalación
• 1x Manual del usuario
• Garantía válida por 6 meses

Especificaciones Técnicas

• Puertos Disponibles:

 2 puertos USB 3.0 (externos).

 1 puerto USB-C (externo).

• Ranura Requerida: PCI Express Specification Revision 2.0 (x1 single-lane).

• Velocidad de Transferencia de Datos: Hasta 5 Gbps.

• Protocolos Soportados:

 UASP (USB Attached SCSI Protocol) Rev. 1.0.

 USB 3.0 Specification Revision 1.0.

 xHCI Specification Revision 0.95.

• Velocidades Compatibles: 1.5 Mbps, 12 Mbps, 480 Mbps y 5000 Mbps.

• Funciones Adicionales:

 Compatible con hot-swapping.

 Incluye conector opcional para fuente de alimentación externa (para dispositivos de alto consumo).

• Sistemas Operativos Compatibles:

 Windows: XP/Vista/7/8/8.1/10 (32 y 64 bits).

 Linux.

Instalación de Hardware

Paso 1: Apagar la Computadora

• Apaga completamente tu computadora y desconecta el cable de alimentación.
• Asegúrate de liberar cualquier carga electrostática tocando una superficie metálica.

Paso 2: Abrir el Gabinete

• Retira la cubierta lateral de tu gabinete de acuerdo con las instrucciones de tu modelo de PC.
• Ubica una ranura PCI Express completamente libre (preferentemente x1).

Paso 3: Instalar la Placa PCIe

• Inserta la placa PCIe MTS-PCIEUSBC con firmeza en la ranura PCIe seleccionada.
• Asegura la placa con el tornillo correspondiente del gabinete.
• Si utilizas un gabinete pequeño, reemplaza el soporte metálico incluido con el adaptador low profile.

Paso 4: Conectores Opcionales

• Si planeas usar dispositivos que requieran energía adicional, conecta el cable de alimentación desde la fuente de tu PC al conector de potencia extra de la placa.

Paso 5: Cerrar el Gabinete

• Vuelve a colocar la cubierta lateral.
• Conecta nuevamente el cable de alimentación a la computadora.

Instalación de Software

Paso 1: Iniciar la Computadora

• Enciende tu computadora y espera a que el sistema operativo cargue.

Paso 2: Instalar los Drivers

• Inserta el CD de drivers incluido en el lector de discos de tu computadora.
• Sigue las instrucciones en pantalla para completar la instalación. Si la instalación no comienza automáticamente, busca el archivo setup.exe en el CD y ejecútalo.
• Reinicia la computadora después de la instalación para garantizar el correcto funcionamiento.

Paso 3: Verificar Instalación

• Una vez reiniciada, conecta un dispositivo USB a cualquier puerto nuevo.
• Asegúrate de que la computadora detecte el dispositivo correctamente.

Uso y Funciones

• Transferencia de Datos: Disfruta de velocidades de transferencia de hasta 5 Gbps (dependiendo del dispositivo).
• Hot-Swapping: Conecta y desconecta dispositivos sin la necesidad de apagar la computadora.
• Compatibilidad: Utiliza dispositivos USB 3.0, 2.0 y 1.1 simultáneamente en los puertos.

Resolución de Problemas Comunes

1. La placa no es reconocida por el sistema operativo:

•  Verifica que esté firmemente conectada a la ranura PCIe.
•  Asegúrate de que los drivers están correctamente instalados.
•  Confirma que el sistema operativo sea compatible.

2. No se detectan dispositivos conectados:

•  Asegúrate de que el dispositivo conectado sea compatible con USB 3.0 o USB-C.
•  Prueba conectarlo en otro puerto.
•  Conecta un cable de alimentación externa a la placa si utilizas dispositivos de alto consumo.

Mantenimiento

• Asegúrate de mantener la placa limpia y libre de polvo.
• Revisa periódicamente las conexiones para evitar problemas de estabilidad.

Para más información visita la página del producto en Amitosai.
