Manual de Usuario para Placa PCIE WIFI 1200Mbps + Bluetooth 4.0 Doble Antena MTS-PCIEW1200BT4PRO - AMITOSAI

Bienvenido al manual de usuario de la Placa PCIE WIFI 1200Mbps + Bluetooth 4.0 Doble Antena MTS-PCIEW1200BT4PRO de AMITOSAI. Este producto de alta calidad combina conectividad inalámbrica de última generación con tecnología Bluetooth avanzada, ideal para usuarios profesionales y pequeñas empresas que buscan un rendimiento óptimo en sus equipos. A continuación, encontrarás una guía completa y detallada para la instalación, configuración y uso de este dispositivo.

Nuestra misión es ofrecerte una experiencia fluida y eficiente, por eso hemos estructurado este manual en secciones claras que cubren todos los aspectos del producto. Si eres nuevo en este tipo de tecnología, no te preocupes; hemos incluido explicaciones simples junto con detalles técnicos para usuarios avanzados. Sigue leyendo para sacar el máximo provecho de tu nueva placa de expansión.

1. Descripción General del Producto

La Placa PCIE WIFI 1200Mbps + Bluetooth 4.0 Doble Antena MTS-PCIEW1200BT4PRO de AMITOSAI es un adaptador de red de alto rendimiento diseñado para computadoras de escritorio. Equipada con el chipset INTEL 7260, reconocido por su calidad en centros de datos y dispositivos premium, esta placa ofrece conectividad Wi-Fi de hasta 1200Mbps y Bluetooth 4.0 con un alcance de hasta 20 metros. Es ideal para mejorar la conectividad de tu PC, permitiendo conexiones inalámbricas rápidas y la sincronización de dispositivos Bluetooth como auriculares, teclados, mouse e impresoras.

Este producto está diseñado para usuarios que buscan una solución integral de conectividad. Ya sea que necesites una conexión a internet de alta velocidad o vincular periféricos inalámbricos, esta placa combina ambas funciones en un solo dispositivo compacto. Además, su diseño incluye antenas externas de 5dBi para maximizar la cobertura y estabilidad de la señal.

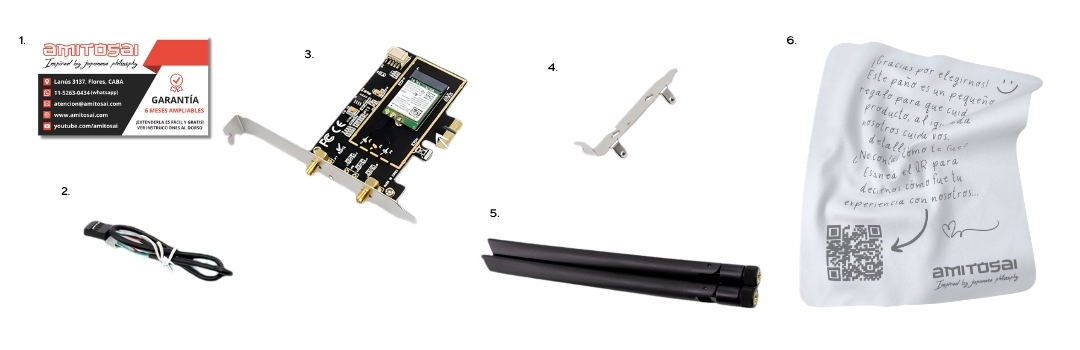

2. Contenido de la Caja

Al adquirir la Placa PCIE WIFI 1200Mbps + Bluetooth 4.0 Doble Antena MTS-PCIEW1200BT4PRO, encontrarás los siguientes elementos incluidos:

• 1x Placa PCIE WIFI + Bluetooth Doble Antena MTS-PCIEW1200BT4PRO de AMITOSAI
• 2x Antenas externas de 5dBi
• 1x Adaptador low profile (para carcasas de perfil bajo)
• 1x Cable USB (para conexión Bluetooth)
• 1x Certificado de garantía

Verifica que todos los componentes estén presentes al abrir la caja. Si notas algún elemento faltante o dañado, no dudes en tomar las medidas necesarias para resolverlo. Mantén el empaque original para futuras referencias.

3. Especificaciones Técnicas

Wi-Fi

• Chipset: INTEL 7260
• Interfaz: PCIE
• Velocidad Inalámbrica: Hasta 1200Mbps
• Velocidad en 2.4GHz: Hasta 300Mbps
• Velocidad en 5GHz o 5.8GHz: Hasta 867Mbps
• Rango de Frecuencias: 2.4GHz a 5.8GHz
• Antenas: 2 externas de 5dBi cada una
• Modulación: OFDM/CCK/16-QAM/64-QAM
• Estándares Soportados: IEEE 802.11ac/a/n/g/b
• Modos de Trabajo: Ad-Hoc / Infraestructura
• Seguridad Inalámbrica: 64/128 bits WEP, WPA/WPA2, WPA-PSK/WPA2-PSK (TKIP/AES)
• Sistemas Operativos Soportados: Windows 10 / Windows 11

Bluetooth

• Versión: Bluetooth 4.0 + EDR
• Alcance: Hasta 20 metros (dependiendo del entorno)
• Velocidad de Transferencia: 3Mbps
• Tecnología de Bajo Consumo: Smart BLE (Bluetooth Low Energy)
• Modo de Transferencia: Dual (emisor y receptor)
• Compatibilidad: Retrocompatible con Bluetooth v1.2/2.0/2.1/3.0/4.0
• Interfaz: USB 2.0 (compatible con USB 3.0)
• Frecuencia: 2.400-2.480GHz
• Soporte: Voz, audio y datos
• Sistemas Operativos Soportados: Windows 10 / Windows 11

Estas especificaciones aseguran que el producto cumpla con las demandas de conectividad modernas. Tanto para streaming en alta definición como para transferencia de datos entre dispositivos Bluetooth, esta placa ofrece un rendimiento excepcional.

4. Requisitos del Sistema

Antes de proceder con la instalación, asegúrate de que tu equipo cumpla con los siguientes requisitos mínimos:

• Sistema Operativo: Windows 10 o Windows 11
• Ranura Disponible: Una ranura PCIE libre en la placa base de tu computadora
• Puerto USB: Un puerto USB 2.0 o 3.0 libre (para la conexión Bluetooth)
• Procesador: Compatible con cualquier procesador moderno
• Memoria RAM: Mínimo 4GB recomendado para un rendimiento óptimo

Si tu sistema no cumple con estos requisitos, es posible que no puedas aprovechar todas las funciones de la placa. Asegúrate de verificar la compatibilidad antes de continuar con la instalación.

5. Instrucciones de Instalación

Sigue estos pasos para instalar correctamente tu Placa PCIE WIFI 1200Mbps + Bluetooth 4.0 en tu computadora. Si no tienes experiencia previa con hardware de PC, te recomendamos buscar asistencia técnica para evitar daños.

Paso 1: Preparación

• Apaga tu computadora y desconéctala de la fuente de alimentación para evitar riesgos eléctricos.
• Abre la carcasa de tu PC retirando los tornillos o paneles laterales según el diseño de tu torre.
• Localiza una ranura PCIE libre en la placa base (generalmente son ranuras largas cerca de la parte inferior).

Paso 2: Instalación de la Placa

• Retira la cubierta metálica de la ranura PCIE en la parte trasera de la carcasa (si aplica).
• Inserta la placa PCIE en la ranura asegurándote de que encaje firmemente. Presiona con cuidado pero con firmeza hasta que quede bien asentada.
• Fija la placa al chasis de la carcasa utilizando el tornillo proporcionado o el adaptador low profile si tu carcasa es de perfil bajo.

Paso 3: Conexión de Antenas y Cable USB

• Conecta las dos antenas externas de 5dBi a los conectores en la parte trasera de la placa. Ajusta las antenas en una posición vertical para mejor recepción.
• Conecta el cable USB incluido a uno de los puertos internos de tu placa base y al conector correspondiente en la placa PCIE para habilitar la funcionalidad Bluetooth.
• Asegúrate de que todos los cables estén bien conectados y no interfieran con otros componentes.

Paso 4: Cierre y Encendido

• Vuelve a colocar el panel lateral de la carcasa y ajusta los tornillos.
• Conecta tu computadora a la fuente de alimentación y enciéndela.
• Una vez que el sistema operativo se inicie, procederás a instalar los drivers necesarios.

6. Configuración de Drivers

Para que la placa funcione correctamente, es necesario instalar los drivers correspondientes. Sigue estos pasos para descargar e instalar el software necesario:

• Asegúrate de que tu computadora esté conectada a internet (puedes usar una conexión por cable Ethernet si aún no tienes Wi-Fi).
• Descarga el driver más arriba en esta misma página. Este archivo contiene los controladores tanto para Wi-Fi como para Bluetooth.
• Ejecuta el archivo descargado y sigue las instrucciones en pantalla para completar la instalación. Acepta los términos y condiciones si se solicitan.
• Reinicia tu computadora después de la instalación para que los cambios surtan efecto.

Una vez reiniciado el sistema, el adaptador Wi-Fi y Bluetooth debería estar listo para configurarse. Si encuentras algún problema durante este proceso, consulta la sección de solución de problemas más adelante.

7. Configuración de Wi-Fi

Con los drivers instalados, puedes configurar la conexión Wi-Fi de tu computadora. Sigue estos pasos para conectarte a una red inalámbrica:

• Haz clic en el ícono de red en la barra de tareas de Windows (generalmente ubicado en la esquina inferior derecha).
• Selecciona tu red Wi-Fi de la lista de redes disponibles. Asegúrate de elegir la frecuencia adecuada (2.4GHz para mayor alcance o 5GHz para mayor velocidad).
• Ingresa la contraseña de la red si se te solicita y haz clic en "Conectar".
• Espera unos segundos mientras se establece la conexión. Una vez conectado, verás el ícono de Wi-Fi activo en la barra de tareas.

Para un rendimiento óptimo, coloca las antenas en un lugar elevado y sin obstrucciones. Si tienes problemas de señal, considera reposicionar las antenas o acercar tu PC al router.

8. Configuración de Bluetooth

La funcionalidad Bluetooth te permite conectar dispositivos como auriculares, teclados, mouse, impresoras y más. Sigue estos pasos para emparejar un dispositivo:

• Activa el Bluetooth en tu computadora haciendo clic en el ícono de Bluetooth en la barra de tareas y seleccionando "Activar Bluetooth".
• Asegúrate de que el dispositivo Bluetooth que deseas conectar esté encendido y en modo de emparejamiento (consulta el manual del dispositivo para instrucciones específicas).
• En tu PC, haz clic en "Agregar dispositivo Bluetooth" desde el menú de configuración de Bluetooth en Windows.
• Selecciona tu dispositivo de la lista y sigue las instrucciones en pantalla para completar el emparejamiento. Es posible que debas ingresar un código PIN si se solicita.
• Una vez conectado, el dispositivo estará listo para usar. Puedes gestionar los dispositivos conectados desde el mismo menú de Bluetooth.

Recuerda que el alcance del Bluetooth puede variar según el entorno. Evita obstáculos como paredes o muebles grandes para mantener una conexión estable.

9. Solución de Problemas Comunes

A continuación, te ofrecemos soluciones a los problemas más frecuentes que podrías encontrar al usar la Placa PCIE WIFI 1200Mbps + Bluetooth 4.0:

Problema 1: No se detecta la placa después de la instalación

• Verifica que la placa esté correctamente insertada en la ranura PCIE y asegurada al chasis.
• Asegúrate de que el cable USB esté conectado a la placa base y a la placa PCIE.
• Reinicia tu computadora y verifica si el sistema la reconoce.

Problema 2: No hay conexión Wi-Fi disponible

• Confirma que los drivers estén instalados correctamente. Descarga e instala nuevamente si es necesario (encuentra el driver más arriba en esta misma página).
• Asegúrate de que las antenas estén bien conectadas y posicionadas.
• Verifica que el router esté encendido y emitiendo señal en las frecuencias soportadas (2.4GHz o 5GHz).

Problema 3: Bluetooth no encuentra dispositivos

• Asegúrate de que el dispositivo Bluetooth esté en modo de emparejamiento.
• Confirma que el cable USB esté conectado para habilitar la función Bluetooth.
• Mantén los dispositivos dentro del rango de 20 metros y sin obstrucciones.

Problema 4: Velocidad de conexión lenta

• Cambia a la banda de 5GHz si estás usando 2.4GHz, ya que ofrece mayor velocidad (aunque menor alcance).
• Reduce las interferencias moviendo otros dispositivos electrónicos lejos del router o de las antenas.
• Actualiza los drivers para garantizar un rendimiento óptimo.

Si los problemas persisten, consulta recursos adicionales o busca asistencia técnica para una solución más específica.

10. Consejos de Uso y Mantenimiento

Para prolongar la vida útil de tu Placa PCIE WIFI 1200Mbps + Bluetooth 4.0 y garantizar un rendimiento óptimo, considera los siguientes consejos:

• Mantén las antenas en una posición vertical y en un lugar sin obstrucciones para maximizar la señal.
• Evita exponer la computadora a polvo excesivo o humedad, ya que pueden afectar los componentes internos.
• Actualiza periódicamente los drivers desde la fuente oficial para aprovechar mejoras de rendimiento y correcciones de errores.
• Desconecta los dispositivos Bluetooth que no estés usando para ahorrar energía y evitar interferencias.
• Si no utilizas Wi-Fi o Bluetooth por largos periodos, considera desactivarlos desde el sistema operativo para reducir el consumo energético.

Con estos cuidados, tu placa de expansión AMITOSAI seguirá ofreciendo un rendimiento excepcional durante mucho tiempo. Disfruta de la conectividad avanzada y la versatilidad que este producto aporta a tu equipo.

Ventajas de Elegir AMITOSAI

• App Móvil con Manuales en Español: Accede fácilmente a guías de uso y documentación desde tu dispositivo móvil.
• Soporte Técnico en Argentina: Recibe atención personalizada en tu idioma para resolver cualquier consulta o inconveniente.
• Sistema de Tickets 24/7: Un mecanismo eficiente para consultas técnicas en cualquier momento.
