Manual de Usuario para Placa PCIE 3.0 X16 para Disco M.2 NVMe M Key MTS-PCIEX16M2 de AMITOSAI

Bienvenido al manual oficial de la Placa PCIE 3.0 X16 para Disco M.2 NVMe M Key MTS-PCIEX16M2 de AMITOSAI, un adaptador de alta calidad diseñado para optimizar el rendimiento de tu sistema al permitir la conexión de discos SSD NVMe M.2 directamente a un puerto PCIe X16 de tu placa base. Este producto es ideal tanto para usuarios profesionales como para pequeñas y medianas empresas que buscan velocidades de transferencia ultrarrápidas de hasta 32 GT/s. A continuación, encontrarás toda la información necesaria para la instalación, uso y mantenimiento de este dispositivo.

Nuestro objetivo es proporcionarte una guía clara y detallada que te permita sacar el máximo provecho de esta tecnología avanzada. Este manual está diseñado para ser útil tanto para usuarios principiantes como para aquellos con experiencia técnica avanzada. Si tienes dudas adicionales, recuerda que puedes acceder a recursos extra a través de la app móvil de AMITOSAI con manuales en español.

Descripción del Producto

La Placa PCIE 3.0 X16 para Disco M.2 NVMe M Key MTS-PCIEX16M2 es un adaptador de tipo riser de alta calidad, ampliamente utilizado en centros de datos profesionales por su fiabilidad y rendimiento. Este dispositivo permite conectar discos SSD NVMe M.2 con clave "M" directamente a un puerto PCIe X16 de tu placa base, eliminando cuellos de botella y maximizando la velocidad de transferencia de datos. Es compatible con una amplia gama de sistemas operativos y no requiere la instalación de controladores, lo que facilita su uso inmediato.

Este adaptador es parte de la línea de repuestos y placas de expansión originales de AMITOSAI, diseñada para ofrecer tecnología de punta a un precio accesible. Ya sea que busques mejorar el rendimiento de tu equipo para trabajo de oficina o entretenimiento, este producto es una solución eficiente y poderosa.

Características Técnicas

• Compatibilidad PCIe: Cumple con la especificación PCI Express Revisión 3.0, con retrocompatibilidad para placas base PCIe V2.0 y V1.0.
• Soporte para Discos SSD: Compatible con discos NVMe M.2 SSD con clave "M", incluyendo tamaños 2230, 2242, 2260 y 2280 (longitudes de 30 mm, 42 mm, 60 mm y 80 mm).
• Velocidad de Transferencia: Ofrece un ancho de banda de transmisión ultrarrápido de hasta 32 GT/s mediante PCIe 3.0 X16 y hasta 6 Gbps con Serial ATA v3.0.
• Alimentación: Se alimenta directamente desde el puerto PCIe de la placa base a 3.3V, sin necesidad de fuente de energía externa.
• Sin Controladores: No requiere instalación de drivers, siendo completamente transparente para el sistema operativo.

Estas especificaciones aseguran que la placa adaptadora pueda integrarse fácilmente en la mayoría de los sistemas modernos, proporcionando un rendimiento óptimo para aplicaciones exigentes.

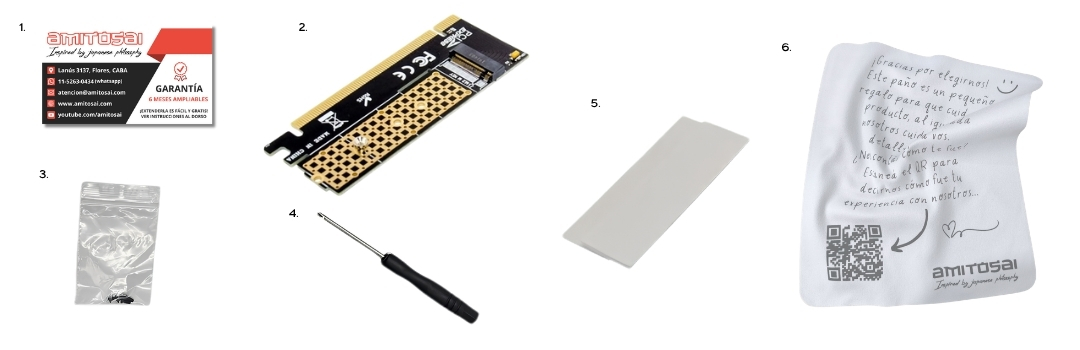

Contenido de la Caja

Al adquirir la Placa PCIE 3.0 X16 para Disco M.2 NVMe M Key MTS-PCIEX16M2, encontrarás los siguientes elementos incluidos en el paquete:

• 1x Placa adaptadora PCIe MTS-PCIEX16M2 de AMITOSAI.
• 1x Destornillador.
• 1x Set de tornillos.
• 1x Pad térmico.

Asegúrate de verificar que todos los componentes estén presentes al abrir la caja. Estos elementos son esenciales para la instalación y el correcto funcionamiento del adaptador.

Requisitos del Sistema

Antes de proceder con la instalación, asegúrate de que tu equipo cumpla con los siguientes requisitos:

• Una placa base con al menos un puerto PCIe X16 libre (compatible con PCIe 3.0, 2.0 o 1.0).
• Un disco SSD NVMe M.2 con clave "M" (tamaños soportados: 2230, 2242, 2260, 2280).
• Un sistema operativo compatible (Windows, Linux, macOS, etc.), aunque no se requieren controladores específicos.

Es importante que el puerto PCIe X16 esté disponible y no sea utilizado por otros dispositivos como tarjetas gráficas, ya que este adaptador necesita un ancho de banda completo para un rendimiento óptimo.

Instrucciones de Instalación Paso a Paso

Sigue estos pasos detallados para instalar correctamente la placa adaptadora y tu disco SSD NVMe M.2. Asegúrate de trabajar en un entorno seguro y libre de electricidad estática para evitar daños a los componentes.

Paso 1: Preparación

• Apaga tu computadora y desconecta el cable de alimentación para garantizar tu seguridad.
• Abre el gabinete de tu equipo para acceder a la placa base. Consulta el manual de tu computadora si no estás seguro de cómo hacerlo.
• Localiza un puerto PCIe X16 libre en tu placa base. Este puerto suele ser más largo que otros puertos PCIe.

Paso 2: Instalación del Disco SSD en la Placa Adaptadora

• Toma la placa adaptadora MTS-PCIEX16M2 y colócala sobre una superficie plana y no conductora.
• Inserta tu disco SSD NVMe M.2 con clave "M" en el conector correspondiente de la placa adaptadora. Asegúrate de alinearlo correctamente con las muescas del conector.
• Utiliza el tornillo incluido y el destornillador para fijar el disco SSD en su lugar. Ajusta según el tamaño de tu disco (30 mm, 42 mm, 60 mm u 80 mm).
• Si deseas mejorar la disipación de calor, coloca el pad térmico (incluido) sobre el disco SSD antes de fijarlo.

Paso 3: Conexión a la Placa Base

• Inserta la placa adaptadora con el disco SSD ya instalado en el puerto PCIe X16 de tu placa base. Presiona firmemente pero con cuidado hasta que encaje completamente.
• Asegúrate de que la placa esté bien asentada y no se mueva. No es necesario conectar cables de alimentación adicionales, ya que la energía se suministra directamente a través del puerto PCIe.

Paso 4: Cierre y Encendido

• Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.
• Enciende tu equipo y espera a que el sistema operativo se inicie.
• Como no se requieren controladores, el disco SSD debería ser reconocido automáticamente por tu sistema operativo. Si no aparece, verifica la conexión o consulta la sección de solución de problemas más adelante.

Configuración Inicial del Disco SSD

Una vez instalado, es posible que necesites inicializar y formatear el disco SSD antes de usarlo. Sigue estos pasos según tu sistema operativo:

Para Windows:

• Presiona Windows + X y selecciona Administración de Discos.
• Localiza el nuevo disco SSD en la lista. Si aparece como "No inicializado", haz clic derecho sobre él y selecciona Inicializar Disco.
• Sigue las instrucciones para crear una partición y formatear el disco (se recomienda el sistema de archivos NTFS para la mayoría de los usuarios).

Para Linux:

• Abre una terminal y utiliza el comando lsblk para identificar el nuevo disco.
• Usa herramientas como fdisk o gparted para crear particiones y formatear el disco (ext4 es un formato común).
• Monta el disco en el sistema de archivos para empezar a usarlo.

Para macOS:

• Abre la Utilidad de Discos desde el menú de aplicaciones.
• Selecciona el nuevo disco SSD en la barra lateral y haz clic en Inicializar.
• Formatea el disco con el sistema de archivos APFS o Mac OS Extended según tus necesidades.

Consejos para un Rendimiento Óptimo

Para aprovechar al máximo tu Placa PCIE 3.0 X16 para Disco M.2 NVMe M Key MTS-PCIEX16M2, ten en cuenta las siguientes recomendaciones:

• Asegúrate de que el puerto PCIe X16 esté configurado para operar a máxima velocidad (x16) en la BIOS de tu placa base. Algunos sistemas pueden limitar el ancho de banda si hay otros dispositivos conectados.
• Mantén tu disco SSD y la placa adaptadora libres de polvo y asegúrate de que haya una buena ventilación dentro de la carcasa para evitar el sobrecalentamiento.
• Si usas aplicaciones de alto rendimiento (como edición de video o juegos), considera instalar un disipador adicional en el disco SSD para mantener temperaturas bajas.
• Actualiza regularmente el firmware de tu disco SSD (si aplica) para garantizar compatibilidad y rendimiento óptimo.

Solución de Problemas Comunes

Si encuentras dificultades durante la instalación o uso de la placa adaptadora, consulta las soluciones a continuación:

• El disco SSD no es reconocido por el sistema operativo: Verifica que la placa adaptadora esté correctamente insertada en el puerto PCIe X16 y que el disco SSD esté bien conectado a la placa. Asegúrate de que el puerto PCIe no esté deshabilitado en la BIOS.
• Velocidades de transferencia más lentas de lo esperado: Confirma que el puerto PCIe opera a x16 y que tu disco SSD es compatible con PCIe 3.0. Si usas una placa base más antigua (PCIe 2.0 o 1.0), las velocidades serán menores.
• Sobrecalentamiento del disco SSD: Asegúrate de que el pad térmico esté correctamente colocado y que haya suficiente flujo de aire dentro del gabinete. Considera agregar un disipador si el problema persiste.
• Problemas de compatibilidad: Asegúrate de que tu disco SSD sea NVMe con clave "M". Otros tipos de discos M.2 (como SATA) no son compatibles con este adaptador.

Mantenimiento y Cuidados

Para garantizar una vida útil prolongada de tu placa adaptadora y disco SSD, sigue estas recomendaciones de mantenimiento:

• Limpia regularmente el interior de tu computadora para evitar la acumulación de polvo en la placa adaptadora y el puerto PCIe.
• Evita manipular la placa o el disco SSD con las manos húmedas o en entornos con electricidad estática. Usa una pulsera antiestática si es posible.
• No fuerces las conexiones ni los tornillos durante la instalación o desmontaje para evitar dañar los componentes.
• Si no vas a usar el adaptador por un período prolongado, guárdalo en un lugar seco y seguro, preferiblemente en su embalaje original.

Ventajas de Elegir AMITOSAI

Al adquirir la Placa PCIE 3.0 X16 para Disco M.2 NVMe M Key MTS-PCIEX16M2, te beneficias de las siguientes ventajas exclusivas de AMITOSAI:

• App Móvil con Manuales en Español: Accede fácilmente a guías de uso y tutoriales desde tu dispositivo móvil.
• Tecnología de Calidad: Productos diseñados con los más altos estándares, utilizados en centros de datos profesionales.
• Compatibilidad Universal: Funciona con cualquier sistema operativo sin necesidad de controladores adicionales.

Esperamos que este manual te haya proporcionado toda la información necesaria para instalar y utilizar tu placa adaptadora de manera efectiva. Disfruta de las velocidades ultrarrápidas y el rendimiento mejorado que este producto puede ofrecer a tu sistema.
