Manual de Usuario: Placa PCIE X16 a 5 Discos M.2 B o SATA III - MTS-PCIEX16M25

Introducción

La Placa PCIE X16 MTS-PCIEX16M25 de AMITOSAI permite conectar hasta 5 discos M.2 B Key o SATA III a tu computadora, este dispositivo de alta velocidad y confiabilidad está diseñado tanto para usuarios profesionales como para pequeñas y medianas empresas que buscan maximizar su capacidad de almacenamiento de datos.

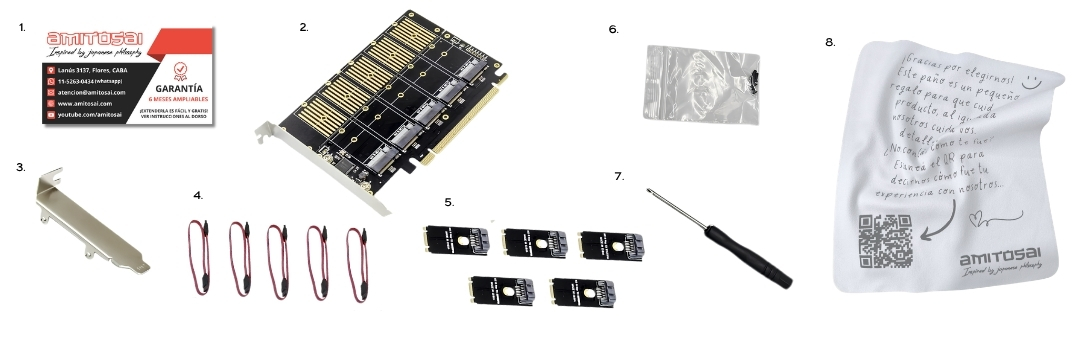

Contenido de la Caja

Al adquirir este producto, recibirás:

• 1x Placa PCIE X16 a 5 discos M.2 B o SATA III (MTS-PCIEX16M25).
• 5x Cables SATA.
• 5x Adaptadores M.2 - SATA.
• 5x Pads térmicos.
• 1x Destornillador.
• 1x Set de tornillos.
• 1x Bracket Low Profile.
• 1x Certificado de garantía.

Características Principales del Producto

• Chipset Integrado JMB585: Proporciona un rendimiento estable y alta velocidad.
• Capacidad Multidispositivo: Conexión simultánea de hasta 5 discos (M.2 Key B o SATA III).
• Velocidad de Datos: Cada puerto soporta velocidades de hasta 6 Gbps.
• Compatibilidad Flexible: Puedes combinar discos M.2 B Key y SATA III según tus necesidades.
• Plug-and-Play: No requiere configuración adicional ni la instalación de drivers.

Especificaciones Técnicas

Especificaciones de PCI Express

• Compatible con hasta 2 carriles (lanes) de PCI Express.
• Cumple con la especificación PCI Express 3.1a.
• Modo de ahorro de energía en la capa de enlace PCIe.
• Reloj de referencia diferencial de PCIe: 100MHz.

Especificaciones SATA

• Soporta hasta 5 puertos SATA.
• Compatible con los protocolos Command-based y FIS-based para Port Multiplier.
• Cumple con la especificación SATA 3.2.
• Soporta modo AHCI y cola de comandos nativa (NCQ).
• Compatible con modo de ahorro de energía SATA parcial y slumber.

Especificaciones de M.2 Key B

• Tipos soportados de SSD M.2: M.2 Key B de tamaño 2230, 2242, 2260, 2280.
• Protocolo de transferencia: SATA 3.0.
• No requiere configuraciones adicionales ni instalación de software.

Instrucciones de Instalación

Siga estos pasos para instalar correctamente la tarjeta de expansión:

• Apague y desconecte la energía de su computadora.
• Abra el gabinete y localice la ranura PCIE x16 disponible.
• Inserte la Placa MTS-PCIEX16M25 en la ranura PCIE, asegurándose de que quede firmemente instalada.
• Si es necesario, utilice el Bracket Low Profile incluido para gabinetes más pequeños.
• Conecte los discos:
  Si utiliza discos SATA III, conecte los cables SATA desde la tarjeta a los discos.
  Si usa discos M.2, utilice los adaptadores M.2 - SATA proporcionados.
• Fije los componentes con los tornillos y pads térmicos incluidos.
• Ensamble nuevamente el gabinete y encienda la computadora.

Ventajas Exclusivas de AMITOSAI

• Acceso a manuales en español desde nuestra app móvil.
• Soporte técnico en Argentina con asistencia personalizada.
• Servicio técnico oficial durante la garantía.
• Sistema de tickets 24/7 para resolver cualquier consulta técnica.

¡Disfrute de la tecnología de alto rendimiento que solo AMITOSAI puede ofrecer!
