Manual de Usuario para Placa PCIE X16 a Disco SSD U2 NVMe MTS-PCIEX16U2 - AMITOSAI

Bienvenido al manual de usuario de la Placa PCIE X16 a Disco SSD U2 NVMe MTS-PCIEX16U2 de AMITOSAI, un adaptador de alta tecnología diseñado para ofrecer velocidades de transferencia de datos excepcionales al conectar discos NVMe U2 directamente a tu motherboard. Este producto es ideal tanto para usuarios profesionales como para pequeñas y medianas empresas que buscan un rendimiento superior en sus sistemas. A continuación, te guiaremos paso a paso en la instalación, uso y resolución de posibles inconvenientes, asegurándonos de que aproveches al máximo esta solución de almacenamiento.

Descripción General del Producto

La Placa MTS-PCIEX16U2 permite conectar discos SSD NVMe U2 directamente a un puerto PCI Express X16 de tu motherboard, eliminando cables intermedios y maximizando la velocidad de transferencia de datos. Además, como función adicional, también soporta discos HDD/SSD SATA de 2.5” mediante un cable SATA (no incluido). Este adaptador es compatible con motherboards que admitan el protocolo NVMe y puertos PCI Express 3.0, siendo retrocompatible con versiones 2.0 y 1.0.

Nota importante: Este producto no requiere drivers y es compatible con cualquier sistema operativo. Sin embargo, es fundamental verificar que tu motherboard soporte el protocolo NVMe para un funcionamiento correcto. Si tienes dudas sobre la compatibilidad, consulta con el fabricante de tu motherboard.

Características Técnicas

• Bus Slot: PCI Express X16
• Compatibilidad: Cumple con la especificación PCI Express v3.0, retrocompatible con v2.0 y v1.0
• Soporte de Discos: Compatible con un disco SSD U.2 (SFF-8639) o discos HDD/SSD SATA de 2.5” (mediante cable SATA no incluido)
• Alimentación: El disco U.2 recibe energía directamente del puerto PCIe de la motherboard (3.3V)
• Instalación Directa: Permite instalar discos NVMe U.2 de 2.5” en ranuras PCIe 3.0 de 4 líneas
• Uso como Disco de Sistema: Posibilidad de instalar el sistema operativo en el disco NVMe (requiere soporte de arranque NVMe en el BIOS de la motherboard)
• Limitaciones: Solo compatible con ranuras PCIe de altura estándar (no half-height)
• Temperatura de Operación: De -40 °C a +85 °C
• Aplicaciones: Ideal para escritorios, estaciones de trabajo y servidores que buscan actualizar a discos NVMe SSD

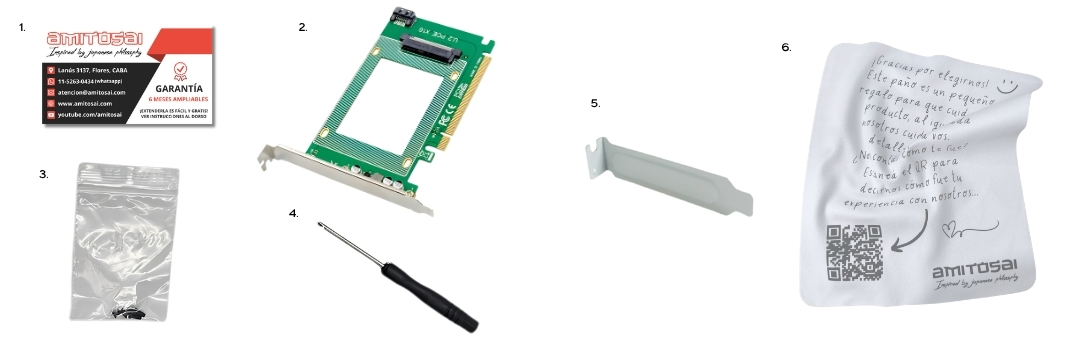

Contenido de la Caja

Al adquirir la Placa MTS-PCIEX16U2 de AMITOSAI, encontrarás los siguientes elementos incluidos en el paquete:

• 1x Placa PCIE X16 a Disco SSD U2 NVMe MTS-PCIEX16U2
• 1x Adaptador Low Profile
• 1x Set de tornillos
• 1x Destornillador

Asegúrate de revisar que todos los componentes estén presentes al momento de abrir la caja para garantizar una instalación sin inconvenientes.

Advertencias y Consideraciones Importantes

Antes de proceder con la instalación, ten en cuenta las siguientes advertencias para evitar problemas de compatibilidad o daños al equipo:

• Compatibilidad NVMe: Es crucial que tu motherboard soporte el protocolo NVMe. Si no estás seguro, consulta con el fabricante de tu motherboard o revisa la documentación técnica de tu equipo.
• Conexión de Discos: Los discos NVMe U2 solo pueden conectarse mediante el puerto PCIe (no por SATA). Por otro lado, los discos HDD/SSD SATA solo pueden conectarse mediante un cable SATA (no incluido) y no por PCIe.
• Ranura PCIe: Este adaptador requiere un puerto PCIe X16 de altura estándar. No es compatible con ranuras de media altura (half-height).
• Uso como Disco de Sistema: Si deseas instalar el sistema operativo en el disco NVMe, verifica que el BIOS de tu motherboard soporte el arranque desde NVMe.

Instrucciones de Instalación Paso a Paso

A continuación, te detallamos los pasos necesarios para instalar y configurar la Placa MTS-PCIEX16U2 en tu equipo. Sigue estas instrucciones cuidadosamente para garantizar un proceso seguro y efectivo.

Paso 1: Preparación del Equipo

• Apaga tu computadora y desconéctala de la fuente de alimentación para evitar riesgos eléctricos.
• Abre la carcasa de tu PC retirando los tornillos o paneles laterales según el diseño de tu equipo.
• Asegúrate de trabajar en un entorno libre de estática, utilizando una pulsera antiestática si es posible, para proteger los componentes electrónicos.
• Localiza un puerto PCIe X16 libre en tu motherboard (preferiblemente PCIe 3.0 para un rendimiento óptimo).

Paso 2: Instalación de la Placa Adaptadora

• Retira la placa MTS-PCIEX16U2 de su empaque y alinea el conector dorado con el puerto PCIe X16 de tu motherboard.
• Inserta la placa firmemente en la ranura hasta que encaje por completo. No fuerces la instalación; si no encaja fácilmente, verifica la alineación.
• Si tu carcasa requiere un adaptador de perfil bajo (low profile), instala el adaptador incluido en la placa utilizando los tornillos proporcionados.
• Asegura la placa al chasis de la carcasa utilizando un tornillo (incluido en el set) en el soporte metálico trasero.

Paso 3: Conexión del Disco

Opción 1: Disco NVMe U2

• Toma tu disco SSD NVMe U2 (SFF-8639) y alínealo con el conector correspondiente en la placa MTS-PCIEX16U2.
• Inserta el disco con cuidado hasta que quede firme en su lugar. No se requiere alimentación adicional, ya que el disco recibe energía directamente del puerto PCIe.
• Asegura el disco a la placa utilizando los tornillos incluidos, si es necesario, para evitar movimientos.

Opción 2: Disco HDD/SSD SATA de 2.5”

• Si deseas conectar un disco HDD o SSD SATA, coloca el disco en el espacio designado de la placa (si aplica) o cerca de ella.
• Conecta un cable SATA (no incluido) desde el disco hasta un puerto SATA disponible en tu motherboard.
• No se requiere alimentación adicional del puerto PCIe para discos SATA; utiliza el cable de alimentación correspondiente de tu fuente de poder si es necesario.

Paso 4: Cierre y Encendido

• Vuelve a colocar el panel lateral de tu carcasa y asegura todos los tornillos.
• Conecta tu computadora a la fuente de alimentación y enciéndela.
• Ingresa al BIOS de tu motherboard (generalmente presionando una tecla como F2, DEL o ESC durante el arranque) para verificar que el disco sea detectado correctamente.

Paso 5: Configuración del Sistema Operativo

• Si estás utilizando un disco NVMe U2 y deseas instalar un sistema operativo, asegúrate de que el BIOS esté configurado para arrancar desde NVMe (consulta el manual de tu motherboard si no estás seguro).
• Procede con la instalación del sistema operativo siguiendo las instrucciones del fabricante (Windows, Linux, etc.).
• Si el disco es para almacenamiento adicional, formatea e inicializa el disco desde el administrador de discos de tu sistema operativo.

Solución de Problemas Comunes

Aunque la Placa MTS-PCIEX16U2 está diseñada para ser plug-and-play, pueden surgir inconvenientes durante la instalación o uso. Aquí te ofrecemos soluciones a los problemas más frecuentes:

• El disco no es detectado por el sistema:Verifica que la placa esté correctamente insertada en el puerto PCIe y que el disco esté bien conectado a la placa.Asegúrate de que tu motherboard sea compatible con NVMe. Consulta con el fabricante si no estás seguro.Actualiza el BIOS de tu motherboard a la última versión, ya que algunas actualizaciones incluyen soporte mejorado para NVMe.
• Rendimiento inferior al esperado:Confirma que estás utilizando un puerto PCIe 3.0. Los puertos PCIe 2.0 o 1.0 ofrecerán velocidades más bajas.Asegúrate de que el disco NVMe U2 sea de alta calidad y compatible con las especificaciones de la placa.
• Problemas con discos SATA:Recuerda que los discos SATA requieren un cable SATA conectado a la motherboard. Verifica que el cable esté bien conectado.Asegúrate de que el puerto SATA de tu motherboard esté habilitado en el BIOS.

Mantenimiento y Cuidados

Para garantizar un rendimiento óptimo y una vida útil prolongada de tu Placa MTS-PCIEX16U2, sigue estas recomendaciones:

• Mantén tu equipo libre de polvo y asegúrate de que el flujo de aire dentro de la carcasa sea adecuado, ya que el adaptador opera en un rango de temperatura de -40 °C a +85 °C.
• Evita manipular la placa o los discos conectados mientras el equipo esté encendido para prevenir daños por descargas eléctricas o desconexiones accidentales.
• Si no estás utilizando el adaptador, guárdalo en un lugar seco y seguro, preferiblemente en su empaque original o en una bolsa antiestática.

Preguntas Frecuentes (FAQ)

¿Necesito instalar drivers para esta placa? No, la Placa MTS-PCIEX16U2 no requiere drivers de ningún tipo y es compatible con cualquier sistema operativo, siempre que la motherboard soporte NVMe.

¿Puedo usar esta placa con un disco SATA y un NVMe al mismo tiempo? No, la placa solo admite un disco a la vez. Debes elegir entre conectar un disco NVMe U2 mediante PCIe o un disco HDD/SSD SATA mediante un cable SATA.

¿Qué hago si mi motherboard no soporta NVMe? Si tu motherboard no es compatible con NVMe, lamentablemente no podrás utilizar discos NVMe U2 con esta placa. En ese caso, considera actualizar tu motherboard a un modelo compatible o utiliza un disco SATA como alternativa.

¿Puedo instalar el sistema operativo en un disco NVMe conectado a esta placa? Sí, siempre y cuando el BIOS de tu motherboard soporte el arranque desde NVMe. Consulta el manual de tu motherboard o con el fabricante para confirmar esta funcionalidad.

Ventajas de Elegir AMITOSAI

Al adquirir la Placa MTS-PCIEX16U2, no solo obtienes un producto de alta calidad, sino también el respaldo de AMITOSAI, una marca comprometida con la excelencia. Disfruta de acceso a manuales en español a través de nuestra app móvil y de un soporte técnico personalizado en Argentina. Estamos aquí para ayudarte a alcanzar el máximo rendimiento en tus proyectos tecnológicos.
