Manual de Usuario para Placa PCIE X4 a 2 Puertos USB-C 3.1 MTS-PCIEX4USBC de AMITOSAI

Bienvenido al manual de usuario de la Placa PCIE X4 a 2 Puertos USB-C 3.1 MTS-PCIEX4USBC de AMITOSAI, un producto diseñado para ofrecerte la más alta velocidad y compatibilidad en conexiones USB-C. Este dispositivo es ideal tanto para usuarios profesionales como para pequeñas y medianas empresas que buscan expandir las capacidades de sus equipos con tecnología de punta. A continuación, encontrarás una guía detallada para la instalación, configuración y uso de esta placa de expansión, optimizada para un rendimiento de hasta 10 Gbps.

Nuestro objetivo es proporcionarte toda la información necesaria para que aproveches al máximo este producto. Si tienes dudas adicionales, recuerda que puedes acceder a recursos extras a través de la app móvil de AMITOSAI con manuales en español.

Descripción del Producto

La Placa PCIE X4 a 2 Puertos USB-C 3.1 MTS-PCIEX4USBC es una solución de expansión de alta velocidad que convierte la interfaz PCIe de tu computadora en dos puertos USB-C 3.1 de última generación. Equipada con el chipset ASM1142, esta placa garantiza estabilidad y un desempeño excepcional, siendo compatible con dispositivos USB 3.1, 3.0, 2.0 y 1.1. Además, es autoalimentada, lo que significa que no requiere conexiones adicionales a la fuente de alimentación de tu equipo.

Entre sus características destacadas se encuentra la capacidad de soportar la función de hot-swap (intercambio en caliente), permitiendo conectar y desconectar dispositivos sin necesidad de apagar el sistema. También incluye protección contra sobrecorriente en cada puerto y la capacidad de reactivar el equipo de forma remota mediante un teclado o mouse USB.

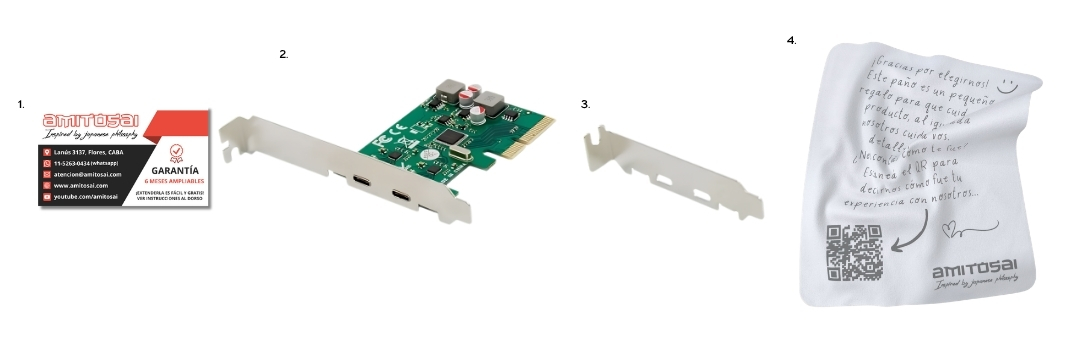

Contenido de la Caja

Al adquirir tu placa de expansión MTS-PCIEX4USBC de AMITOSAI, encontrarás los siguientes elementos incluidos:

• 1x Placa PCIE X4 a 2 Puertos USB-C 3.1 MTS-PCIEX4USBC
• 1x Bracket low profile (adaptador para carcasas de perfil bajo)
• 1x CD con drivers (también disponibles para descarga online)
• 1x Manual del usuario (disponible online a través de la app móvil de AMITOSAI)

Asegúrate de verificar que todos los componentes estén presentes al momento de abrir el paquete para garantizar una instalación sin inconvenientes.

Características Técnicas

A continuación, te presentamos las especificaciones técnicas detalladas de la placa para que tengas un panorama completo de sus capacidades:

• Chipset: ASM1142, reconocido por su estabilidad y alto desempeño.
• Interfaz: PCI Express Base Specification Revision 2.0 dual-lane (x2).
• Compatibilidad: Cumple con la especificación Universal Serial Bus 3.1 Gen2 y xHCI (eXtensible Host Controller Interface) Revision 1.1.
• Velocidad de transferencia: Soporta tasas de hasta 10 Gbps (USB 3.1), 5 Gbps (USB 3.0), 480 Mbps (USB 2.0), 12 Mbps y 1.5 Mbps (USB 1.1).
• Puertos: Expande dos puertos externos USB 3.1 Super-Speed Type-C.
• Alimentación por puerto: Cada puerto suministra un máximo de +5VDC / 900mA a los dispositivos conectados.
• Funciones avanzadas: Soporte para operación simultánea de múltiples dispositivos USB, protección contra sobrecorriente, función de reactivación remota y hot-swapping.

Estas especificaciones aseguran que la placa sea una herramienta versátil y potente para cualquier configuración de PC, desde equipos de trabajo hasta estaciones de edición de video o gaming.

Requisitos del Sistema

Antes de proceder con la instalación, verifica que tu equipo cumpla con los siguientes requisitos mínimos para garantizar la compatibilidad y un funcionamiento óptimo:

• Una ranura PCIe x4, x8 o x16 disponible en la placa base de tu computadora.
• Sistema operativo compatible: Windows 7, 8, 8.1, 10 (32/64 bits), o versiones de Linux con soporte para controladores USB 3.1.
• Un destornillador de estrella (para la instalación física de la placa y el bracket).

Si tienes dudas sobre la compatibilidad de tu equipo, consulta las especificaciones de tu placa base o sistema operativo antes de continuar.

Instrucciones de Instalación

La instalación de la placa MTS-PCIEX4USBC es un proceso sencillo que puedes realizar siguiendo estos pasos detallados. Asegúrate de tomar las precauciones necesarias para evitar daños por electricidad estática.

Paso 1: Preparación

• Apaga tu computadora y desconecta el cable de alimentación para garantizar tu seguridad durante la instalación.
• Colócate una pulsera antiestática o toca una superficie metálica conectada a tierra para descargar cualquier electricidad estática de tu cuerpo.
• Abre la carcasa de tu computadora retirando los tornillos o paneles laterales según el diseño de tu equipo.

Paso 2: Instalación Física de la Placa

• Localiza una ranura PCIe x4, x8 o x16 libre en tu placa base. Estas ranuras suelen ser más largas que las PCIe x1 y están diseñadas para dispositivos de mayor ancho de banda.
• Retira la cubierta metálica de la ranura en la parte trasera de la carcasa (si aplica) para permitir el acceso a los puertos USB-C una vez instalada la placa.
• Si tu carcasa es de perfil bajo, instala el bracket low profile incluido en la placa, reemplazando el bracket estándar si es necesario.
• Inserta cuidadosamente la placa MTS-PCIEX4USBC en la ranura PCIe, asegurándote de que encaje firmemente y esté alineada con los conectores.
• Fija la placa a la carcasa utilizando el tornillo proporcionado o el mecanismo de sujeción de tu equipo.

Paso 3: Cierre y Conexión

• Vuelve a colocar el panel lateral de la carcasa y asegúralo con los tornillos correspondientes.
• Conecta nuevamente el cable de alimentación a tu computadora.
• Enciende el equipo y espera a que el sistema operativo se inicie por completo.

Paso 4: Instalación de Drivers

• Una vez que tu computadora haya iniciado, es posible que el sistema reconozca automáticamente la placa y busque los controladores necesarios. Si esto no ocurre, procede a instalar los drivers manualmente.
• Inserta el CD incluido en la caja o descarga el driver más arriba en esta misma página para obtener la versión más reciente.
• Ejecuta el instalador del driver y sigue las instrucciones en pantalla para completar la instalación.
• Reinicia tu computadora si el instalador lo solicita para aplicar los cambios.

Tras completar estos pasos, tu placa MTS-PCIEX4USBC estará lista para su uso, proporcionando dos puertos USB-C 3.1 de alta velocidad en la parte trasera de tu equipo.

Configuración y Uso

Una vez instalada y con los drivers correctamente configurados, la placa de expansión funcionará de manera transparente con tu sistema operativo. Simplemente conecta tus dispositivos USB-C, como discos duros externos, adaptadores o periféricos, a los puertos de la placa. El soporte para hot-swapping te permite conectar y desconectar dispositivos sin necesidad de apagar tu computadora.

Si utilizas dispositivos que requieran alta velocidad de transferencia, asegúrate de usar cables USB-C certificados para 10 Gbps para aprovechar al máximo el rendimiento de la placa. Además, ten en cuenta que cada puerto puede suministrar hasta 900mA de corriente, suficiente para la mayoría de dispositivos, pero verifica las especificaciones de tus periféricos si requieren mayor potencia.

Para usuarios avanzados, puedes verificar el estado de la placa y los dispositivos conectados a través del administrador de dispositivos de tu sistema operativo. Esto te permitirá solucionar cualquier problema de compatibilidad o rendimiento si surge.

Solución de Problemas Comunes

Aunque la placa MTS-PCIEX4USBC está diseñada para un funcionamiento estable, pueden surgir inconvenientes menores. A continuación, te ofrecemos algunas soluciones a problemas frecuentes:

• La placa no es reconocida por el sistema: Verifica que la placa esté correctamente insertada en la ranura PCIe y que los drivers estén instalados. Descarga el driver más arriba en esta misma página si no tienes el CD o si sospechas que los controladores están desactualizados.
• Los dispositivos conectados no funcionan a máxima velocidad: Asegúrate de que tanto el dispositivo como el cable USB-C soporten USB 3.1 Gen2 (10 Gbps). Algunos cables o dispositivos más antiguos pueden limitar la velocidad a USB 3.0 o inferior.
• Problemas de alimentación con dispositivos conectados: Aunque la placa es autoalimentada, dispositivos de alto consumo pueden requerir una fuente de energía externa. Consulta las especificaciones del dispositivo para confirmar sus requisitos de energía.
• El sistema no se reactiva desde el modo suspensión: Habilita la función de reactivación remota en la configuración de energía de tu sistema operativo para permitir que el teclado o mouse USB despierten el equipo.

Si los problemas persisten, verifica las actualizaciones de firmware o drivers disponibles online para mantener tu placa funcionando de manera óptima.

Consejos de Seguridad y Mantenimiento

Para garantizar una vida útil prolongada y un funcionamiento seguro de tu placa de expansión, sigue estas recomendaciones:

• Evita la electricidad estática: Siempre descarga la electricidad estática antes de manipular componentes internos de tu computadora para evitar daños a la placa.
• No fuerces los conectores: Inserta y retira los cables USB-C con cuidado para no dañar los puertos de la placa.
• Mantén el equipo limpio: Limpia regularmente el interior de tu computadora para evitar que el polvo afecte el rendimiento de los componentes, incluyendo la placa de expansión.
• Actualiza los drivers: Revisa periódicamente si hay nuevas versiones de los controladores disponibles para mejorar la compatibilidad y el rendimiento.

Siguiendo estas prácticas, podrás disfrutar de un rendimiento constante y seguro de tu MTS-PCIEX4USBC durante mucho tiempo.

Ventajas de Elegir AMITOSAI

Al adquirir la Placa PCIE X4 a 2 Puertos USB-C 3.1 MTS-PCIEX4USBC, te beneficias de la calidad y el respaldo de AMITOSAI, una marca comprometida con la excelencia en tecnología. Nuestros productos están diseñados para ofrecer soluciones confiables y accesibles, adaptadas a las necesidades de usuarios en Argentina y más allá. Además, cuentas con recursos adicionales como la app móvil con manuales en español para una experiencia de usuario más completa.

Esperamos que este manual te haya proporcionado toda la información necesaria para instalar y utilizar tu placa de expansión con éxito. ¡Disfruta de la velocidad y versatilidad que AMITOSAI trae a tu equipo!
