Manual de Usuario para la Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100 de AMITOSAI
Bienvenido al manual de usuario de la Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100 de AMITOSAI, una solución de alta calidad diseñada para expandir las capacidades de tu equipo con dos puertos serie adicionales. Este producto, equipado con el prestigioso chipset Asix AX99100, garantiza un rendimiento óptimo y una compatibilidad excepcional, ideal tanto para usuarios profesionales como para pequeñas y medianas empresas. En este manual encontrarás toda la información necesaria para la instalación, configuración y uso de la placa, así como sus especificaciones técnicas y características destacadas.
Nuestra misión en AMITOSAI es ofrecer productos tecnológicos de vanguardia con un enfoque en la calidad y la facilidad de uso. Si eres nuevo en el uso de placas de expansión o un experto en tecnología, este manual te guiará paso a paso para aprovechar al máximo tu dispositivo. ¡Comencemos!

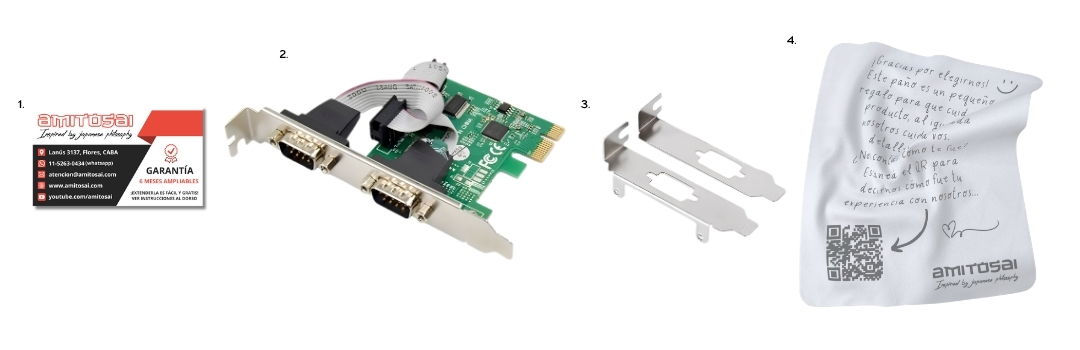

Contenido de la Caja
Antes de proceder con la instalación, verifica que tu paquete incluya los siguientes elementos:
- 1x Placa de Expansión PCIe a 2 Puertos Serie MTS-PCIE2S99100 de AMITOSAI
- 2x Adaptador Low Profile (para gabinetes pequeños)
- 1x CD con Drivers
- 1x Tarjeta de garantía
Si falta alguno de estos componentes, no dudes en verificar con el punto de venta donde adquiriste el producto.
Descripción del Producto
La Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100 es un dispositivo de expansión que agrega dos puertos serie RS-232 a tu computadora mediante una ranura PCIe. Está diseñada con el chipset Asix AX99100, conocido por su alta calidad y fiabilidad en entornos profesionales como centros de datos. Este producto es compatible con una amplia gama de aplicaciones, desde sistemas industriales hasta configuraciones personalizadas para usuarios avanzados.
Además, incluye un adaptador Low Profile que permite su instalación en gabinetes de tamaño reducido, lo que la hace versátil para diferentes tipos de equipos. Su tecnología avanzada soporta velocidades bidireccionales de hasta 25 Mbps por puerto y ofrece funciones como control de flujo por hardware y software, así como gestión de energía.
Especificaciones Técnicas
A continuación, te presentamos las características técnicas principales de la placa para que tengas un panorama completo de sus capacidades:
- Cumplimiento con Normas:Compatible con PCI Express 2.0 Gen 1Compatible con PCI Power Management 1.2
- Controlador: Single-lane (X1) PCI Express End-point Controller con PHY integrado
- Interrupciones: Soporta interrupciones legacy y MSI
- Gestión de Energía: Soporta ASPM Power Management
- Puertos Serie:
2 UARTs con soporte para RS-232
Velocidades bidireccionales de hasta 25 Mbps por puerto
Control completo de módem serie
Soporte para formatos serie de 5, 6, 7, 8 y 9 bits
Paridad: Even, Odd, None, Space y Mark
FIFO de 256 bytes por puerto en transmisión y recepción - Características Adicionales:
Soporte para control de flujo por hardware y software
Modo Slow IrDA (hasta 115200 bps) en todos los puertos serie
Aplicación multi-drop para modo de 9 bits
Salida de energía de +5 o +12 VDC a través del pin 1 o 9 del puerto COM
Transferencia de ráfagas DMA
Soporte para apagado de transceptor de puerto serie
Funciones de reactivación remota y gestión de energía
Requisitos del Sistema
Para garantizar un funcionamiento óptimo de la placa, tu equipo debe cumplir con los siguientes requisitos:
- Una ranura PCIe x1, x4, x8 o x16 disponible en la placa base
- Sistema operativo compatible: Windows (versiones recientes), Linux o macOS (consultar compatibilidad específica)
- Espacio adecuado dentro del gabinete para la instalación de la placa (o uso del adaptador Low Profile si es necesario)
- Acceso a un lector de CD o conexión a internet para descargar los drivers
Instrucciones de Instalación
Sigue estos pasos detallados para instalar la Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100 de forma segura y correcta. Asegúrate de tomar las precauciones necesarias para evitar descargas electrostáticas durante el proceso.
Paso 1: Preparación
- Apaga tu computadora y desconecta el cable de alimentación para evitar cualquier riesgo eléctrico.
- Colócate una pulsera antiestática o toca una superficie metálica para descargar cualquier electricidad estática de tu cuerpo.
- Reúne las herramientas necesarias, como un destornillador compatible con los tornillos de tu gabinete.
Paso 2: Instalación Física de la Placa
- Abre la carcasa de tu computadora retirando los tornillos o paneles laterales según el diseño de tu gabinete.
- Localiza una ranura PCIe libre (x1, x4, x8 o x16) en tu placa base. Si tu gabinete es de tamaño reducido, utiliza uno de los adaptadores Low Profile incluidos para ajustar la placa al espacio disponible.
- Retira la cubierta metálica de la ranura PCIe en la parte trasera del gabinete (si aplica) para permitir el acceso a los puertos.
- Inserta la placa firmemente en la ranura PCIe, asegurándote de que quede bien alineada y encajada.
- Fija la placa al gabinete utilizando el tornillo proporcionado o los mecanismos de sujeción de tu carcasa.
Paso 3: Cierre del Gabinete
- Vuelve a colocar el panel lateral de tu computadora y ajusta todos los tornillos para asegurar la carcasa.
- Conecta nuevamente el cable de alimentación y cualquier otro cable periférico que hayas desconectado.
Paso 4: Instalación de Drivers
- Enciende tu computadora y espera a que el sistema operativo se inicie completamente.
- Inserta el CD de drivers incluido en la caja en tu lector de CD/DVD. Si no tienes un lector, descarga el driver más arriba en esta misma página.
- Ejecuta el instalador del driver y sigue las instrucciones en pantalla para completar el proceso. Asegúrate de seleccionar la versión adecuada para tu sistema operativo.
- Reinicia tu computadora si el instalador lo solicita para aplicar los cambios.
Paso 5: Verificación de Funcionamiento
- Una vez reiniciado el equipo, accede al administrador de dispositivos de tu sistema operativo (en Windows, puedes buscarlo como "Administrador de Dispositivos" en el menú de inicio).
- Verifica que los dos puertos serie aparezcan listados bajo la sección de "Puertos (COM y LPT)" sin ningún signo de exclamación, lo que indica que están correctamente instalados.
- Conecta un dispositivo serie a uno de los puertos para probar la conectividad y asegurarte de que todo funciona correctamente.
Configuración Avanzada
La Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100 permite configuraciones avanzadas para adaptarse a diferentes necesidades. A continuación, te explicamos cómo ajustar parámetros como la asignación de puertos COM y la salida de energía.
- Asignación de Puertos COM: Si necesitas asignar números específicos a los puertos COM para compatibilidad con ciertos software, accede al administrador de dispositivos, haz clic derecho sobre cada puerto y selecciona "Propiedades". En la pestaña "Configuración de Puerto", haz clic en "Avanzado" y asigna el número de puerto deseado.
- Salida de Energía: Esta placa permite configurar una salida de +5V o +12V a través del pin 1 o 9 de los puertos COM. Consulta la documentación técnica en el CD de drivers o en la página de descargas para ajustar esta configuración mediante jumpers en la placa (si aplica) o software.
- Control de Flujo: Para aplicaciones que requieren control de flujo por hardware o software, utiliza el software de configuración incluido en los drivers para habilitar estas opciones según las especificaciones de tu dispositivo conectado.
Uso de la Placa
Una vez instalada y configurada, puedes utilizar los puertos serie para conectar dispositivos como módems, terminales, impresoras industriales, escáneres de códigos de barras y otros equipos compatibles con RS-232. Asegúrate de utilizar cables adecuados y de verificar las especificaciones del dispositivo conectado para evitar problemas de compatibilidad.
La placa soporta velocidades de hasta 25 Mbps por puerto, lo que la hace ideal para aplicaciones de alta demanda. Además, su capacidad para manejar formatos de datos de 5 a 9 bits y diferentes tipos de paridad la hace extremadamente versátil para entornos industriales y profesionales.
Solución de Problemas Comunes
Si encuentras dificultades durante la instalación o uso de la placa, consulta las siguientes soluciones a problemas frecuentes:
- La placa no es reconocida por el sistema:Asegúrate de que la placa esté correctamente insertada en la ranura PCIe.Verifica que los drivers estén instalados correctamente. Descarga el driver más arriba en esta misma página si es necesario.Prueba con otra ranura PCIe para descartar problemas con la placa base.
- Los puertos no funcionan con mi dispositivo serie:Confirma que el dispositivo conectado sea compatible con el estándar RS-232.Revisa la configuración de puerto (velocidad, paridad, bits de datos) en el software de tu dispositivo o en el administrador de dispositivos
- Problemas de energía en los puertos:Si utilizas la salida de energía de +5V o +12V, asegúrate de que la configuración sea la correcta y de que el dispositivo conectado no exceda los límites de corriente soportados.
Mantenimiento y Cuidados
Para garantizar una vida útil prolongada de tu Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100, sigue estas recomendaciones:
- Mantén el interior de tu computadora libre de polvo para evitar acumulación en la placa, lo que podría afectar su rendimiento.
- Evita manipular la placa sin protección antiestática para prevenir daños por descargas electrostáticas.
- No fuerces los conectores de los puertos serie al conectar o desconectar dispositivos; utiliza un movimiento suave y firme.
Ventajas Exclusivas de AMITOSAI
Al elegir la Placa PCIe a 2 Puertos Serie MTS-PCIE2S99100, disfrutas de beneficios únicos que solo AMITOSAI ofrece a sus clientes en Argentina:
- App Móvil con Manuales en Español: Accede fácilmente a guías de uso e información detallada desde tu dispositivo móvil.
- Soporte Técnico Local: Atención personalizada en tu idioma para resolver cualquier duda o inconveniente.
- Sistema de Tickets 24/7: Un sistema eficiente para consultas técnicas en cualquier momento.
Esperamos que este manual te haya proporcionado toda la información necesaria para instalar, configurar y utilizar tu placa de expansión de manera efectiva. ¡Gracias por confiar en AMITOSAI para tus necesidades tecnológicas!
