Manual de Usuario

Placa PCIE a 2 discos M.2 B KEY y 3 discos SATA III 6GBPS AMITOSAI MTS-PCIE3S2M2

1. Introducción

Gracias por adquirir el producto MTS-PCIE3S2M2 de AMITOSAI. Esta placa de expansión está diseñada para usuarios profesionales y pequeñas empresas que buscan optimizar sus sistemas con tecnología de alta calidad. Compatible con entornos profesionales, destaca por su facilidad de uso y excelente desempeño.

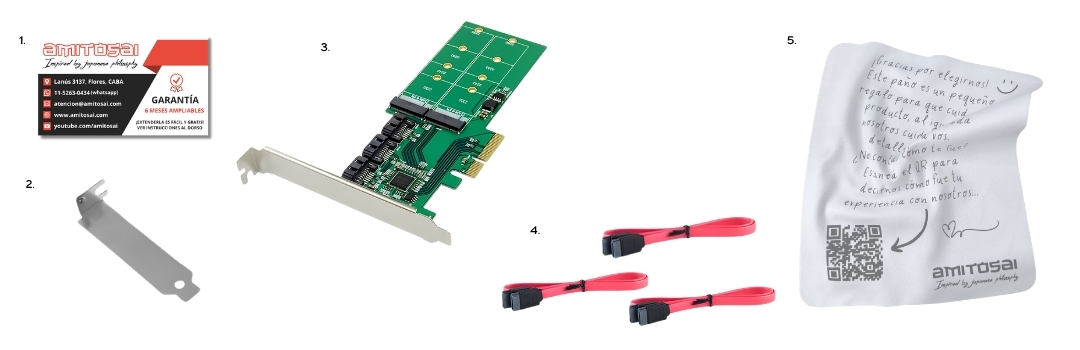

2. Componentes Incluidos en la Caja

• 1x Placa de expansión PCIE a 2 discos M.2 B KEY y 3 discos SATA III 6GBPS.
• 1x Adaptador low profile.
• 3x Cables SATA.
• 1x Certificado de Garantía.

3. Características Técnicas

Chipset y Procesador

• Modelo: JMB585.
• Reconocido por su excelente rendimiento en centros de datos profesionales.

Compatibilidad de Sistemas Operativos

• Windows: 7, 8, Server 2003, Server 2008 R2, 10, 11.
• Linux: Totalmente compatible.
• Plug and Play: No requiere instalación de drivers adicionales.

4. Especificaciones Técnicas

Especificaciones de la interfaz PCIE

• Tipo: PCIE X4.
• Número de carriles: 2 carriles de PCI Express soportados.
• Compatibilidad: Especificación PCI Express Base Revision 3.1a.
• Soporte para modo de ahorro de energía en la capa de enlace PCIe.
• Reloj de referencia diferencial PCI Express de 100 MHz.

Especificaciones SATA

• Puertos soportados: 3 SATA III (6 Gbps).
• Compatibilidad con multiplicadores de puertos (Command-based y FIS-based).
• Cumple con la Especificación SATA 3.2.
• Modos soportados: AHCI e interfaz de programación IDE.
• Características adicionales:
  Native Command Queue (NCQ).
  Detección de inserción SATA.
  Control de energía y arranque progresivo de discos.
  Ahorro energético: Modos Partial y Slumber.

Especificaciones M.2

• Compatible con discos M.2 tipo Key B tamaños: 2230, 2242, 2260, 2280.
• Protocolo de transferencia del slot: SATA 3.0.

5. Instalación

Paso 1: Preparación

• Apague su computadora y desconecte el cable de alimentación.
• Destornille la tapa lateral del gabinete para acceder a la placa madre.

Paso 2: Instalación de la Placa de Expansión

• Identifique una ranura PCIE X4 libre en su placa madre.
• Inserte la tarjeta asegurándose de que los conectores se alineen correctamente con la ranura.
• Atornille el soporte de la placa a la carcasa (utilice el adaptador low profile si es necesario para gabinetes compactos).

Paso 3: Conexión de Discos SATA

• Conecte los discos duros o SSDs a los puertos SATA de la placa mediante los cables proporcionados.
• Asegúrese de que las conexiones sean firmes.

Paso 4: Instalación de Discos M.2

• Instale los discos M.2 en los slots correspondientes según su tamaño.
• Fije el disco con el tornillo incluido.

Paso 5: Verificación Final

• Cierre el gabinete y vuelva a conectar todos los cables.
• Encienda la computadora y verifique que todos los discos sean reconocidos desde la herramienta de administración del sistema operativo.

6. Ventajas del Producto

• Fácil instalación sin necesidad de drivers adicionales.
• Altísima compatibilidad con múltiples sistemas operativos.
• Rendimiento avanzado gracias al chipset JMB585.
• Diseño confiable, ideal para entornos de trabajo exigentes.

7. Resolución de Problemas Comunes

Problema: El sistema no detecta los discos conectados.

• Verifique que todos los cables estén correctamente conectados.
• Asegúrese de que los discos estén habilitados en la configuración del BIOS.

Problema: La tarjeta no parece funcionar.

• Compruebe que la tarjeta esté correctamente insertada en la ranura PCIE.
• Confirme la compatibilidad con el sistema operativo.

8. Mantenimiento y Cuidados

• Evite tocar los componentes electrónicos de la tarjeta con las manos desnudas para prevenir daños por electricidad estática.
• Mantenga los puertos SATA y M.2 libres de polvo y humedad.
• Desenchufe la computadora antes de realizar tareas de limpieza o mantenimiento.

9. Soporte Técnico de AMITOSAI

Para consultas adicionales, puede utilizar:

• App Móvil AMITOSAI para manuales y soporte inmediato.
• Sistema de Tickets 24/7 para preguntas técnicas.
• Soporte en Español, garantizado durante el período de garantía.
