MANUAL DE USUARIO WEB - Placa Adaptadora AMITOSAI MTS-PCIE4NVMEBR

Bienvenido al manual oficial de la placa adaptadora AMITOSAI MTS-PCIE4NVMEBR, una solución de alto rendimiento diseñada para convertir cualquier ranura PCI Express en una opción de almacenamiento ultrarrápido mediante la instalación de un disco SSD NVMe M.2. Este adaptador se conecta directamente a un slot PCIe Gen 3.0 x4, ofreciendo velocidades de transferencia de hasta 32 Gb/s, lo que optimiza el arranque del sistema, la transferencia de archivos y la carga de aplicaciones pesadas. Este manual proporciona instrucciones detalladas para la instalación, configuración y uso óptimo de esta placa, ideal para PCs de escritorio, estaciones de trabajo, gabinetes compactos y servidores personales.

En AMITOSAI, nos comprometemos a ofrecer productos de calidad superior para usuarios técnicos y entusiastas. La MTS-PCIE4NVMEBR es una herramienta eficiente y económica para incorporar tecnología NVMe en sistemas que no cuentan con puertos M.2 integrados, garantizando un rendimiento superior y una instalación sencilla.

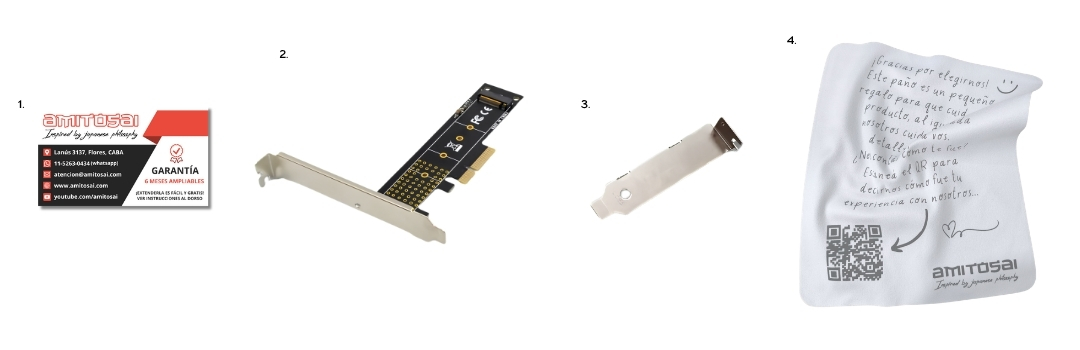

Contenido del Producto

Características Técnicas

La placa adaptadora AMITOSAI MTS-PCIE4NVMEBR cuenta con las siguientes características técnicas destacadas:

• Interfaz: PCI Express Gen 3.0 x4 con hasta 32 Gb/s de ancho de banda.
• Compatibilidad con SSD: Soporta un SSD NVMe M.2 tipo M-Key.
• Tamaños de SSD Compatibles: 2230, 2242, 2260, 2280 y hasta 22110 mm de largo.
• Velocidad de Transferencia: Hasta 4 GB/s por puerto.
• Alimentación: Directamente desde el bus PCIe (3.3V), sin necesidad de cables adicionales.
• Detección Automática: Reconocimiento de lanes PCIe al iniciar el sistema.
• Indicador de Actividad: LED para mostrar lectura y escritura.
• Especificación M.2: Revisión 0.9.
• Drivers: No requiere instalación de drivers adicionales, funciona con controladores nativos del sistema operativo.
• Rango de Temperatura Operativa: De -40°C a +85°C, ideal para entornos exigentes.
• Diseño: Sin ventiladores, totalmente silencioso.
• Dimensiones: 148 mm x 69 mm.
• Bracket: Full-height preinstalado, con un bracket low-profile incluido en el paquete.
• Certificaciones: CE, FCC, RoHS.

Compatibilidad con Sistemas Operativos

La placa adaptadora AMITOSAI MTS-PCIE4NVMEBR es compatible con los siguientes sistemas operativos y no requiere drivers adicionales en la mayoría de los casos, ya que funciona con controladores nativos NVMe:

• Windows 10 / 11 y superiores.
• Windows 8 / 8.1.
• Windows Server 2012 R2.
• Linux (distribuciones como Fedora, SUSE, Ubuntu, Red Hat).

Nota Importante: Si tu sistema no detecta el SSD NVMe automáticamente, verifica que los controladores NVMe estén instalados. .

Requisitos del Sistema

Antes de instalar la placa adaptadora, verifica que tu equipo cumpla con los siguientes requisitos:

• Una ranura libre PCI Express x4, x8 o x16 en tu placa base.
• Una unidad SSD NVMe M.2 tipo M-Key (no compatible con SSD SATA).
• Un gabinete compatible con bracket estándar o low-profile.
• Una fuente de alimentación compatible con el consumo estándar de SSDs.

Instalación de la Placa Adaptadora

Sigue estos pasos para instalar correctamente la placa adaptadora AMITOSAI MTS-PCIE4NVMEBR en tu sistema. Asegúrate de tomar precauciones de seguridad, como desconectar la alimentación de tu equipo y usar una pulsera antiestática para evitar daños por descargas electrostáticas.

Paso 1: Preparación

Apaga tu computadora y desconecta el cable de alimentación.

Abre el gabinete de tu PC para acceder a la placa base.

Identifica una ranura PCI Express x4, x8 o x16 libre en tu motherboard.

Paso 2: Instalación del SSD en la Placa Adaptadora

Coloca el disco SSD M.2 NVMe (tipo M-Key) en la ranura de la placa adaptadora, alineando la muesca del SSD con la llave del conector.

Presiona suavemente el SSD en un ángulo de aproximadamente 30 grados hasta que encaje en el conector.

Ajusta el tornillo de fijación incluido para asegurar el SSD en su lugar, evitando movimientos o desconexiones.

Paso 3: Instalación de la Placa en el Slot PCIe

Selecciona el bracket adecuado (full-height o low-profile) según las dimensiones de tu gabinete y fíjalo a la placa si es necesario.

Inserta la placa adaptadora con el SSD instalado en la ranura PCIe seleccionada de tu placa base, asegurándote de que quede firmemente encajada.

Fija el bracket al gabinete con los tornillos proporcionados para garantizar estabilidad.

Paso 4: Cierre y Encendido

Cierra el gabinete de tu computadora y vuelve a conectar el cable de alimentación.

Enciende tu equipo y espera a que el sistema operativo se inicie.

En la mayoría de los casos, el sistema detectará el SSD NVMe automáticamente; si no es así, verifica que los controladores NVMe estén instalados en tu sistema operativo.

Configuración del SSD NVMe

Una vez instalada la placa adaptadora y el SSD, es posible que necesites configurar el disco para su uso. Sigue estos pasos según tu sistema operativo.

En Windows (8, 8.1, 10, 11, Server 2012 R2)

• Accede al "Administrador de Discos" (busca esta herramienta en el menú de inicio o haz clic derecho en "Este equipo" y selecciona "Administrar" > "Administración de Discos").
• Si el SSD aparece como "No inicializado", haz clic derecho sobre él y selecciona "Inicializar Disco". Elige el estilo de partición (MBR para discos de hasta 2TB, GPT para discos más grandes).
• Crea una nueva partición haciendo clic derecho en el espacio no asignado y seleccionando "Nuevo volumen simple". Sigue las instrucciones para formatear el disco (se recomienda el sistema de archivos NTFS).
• Una vez formateado, el SSD estará listo para su uso.

En Linux (Fedora, SUSE, Ubuntu, Red Hat)

• Usa herramientas como fdisk o gparted para detectar y particionar el SSD NVMe (puedes listar los discos con el comando lsblk o fdisk -l para identificar el nuevo dispositivo).
• Crea una partición y formatea el disco con un sistema de archivos como ext4 usando comandos como mkfs.ext4.
• Monta el disco en un directorio específico para empezar a usarlo (puedes agregar una entrada en /etc/fstab para un montaje permanente).

Nota: Asegúrate de que tu sistema operativo tenga los controladores NVMe instalados. En Windows, estos suelen estar incluidos de forma predeterminada; en Linux, verifica que el módulo nvme esté cargado (usa lsmod | grep nvme para confirmarlo).

Ejemplos de Uso Recomendados

La placa adaptadora AMITOSAI MTS-PCIE4NVMEBR es ideal para una amplia variedad de aplicaciones técnicas y de alto rendimiento. Algunos ejemplos de uso incluyen:

• Instalar un SSD NVMe en PCs sin puerto M.2 integrado.
• Usar un SSD NVMe largo (22110) como disco de sistema.
• Agregar almacenamiento rápido en estaciones de trabajo.
• Mejorar tiempos de arranque y carga de archivos pesados.
• Integrar almacenamiento NVMe en servidores personales.
• Configurar una unidad NVMe como disco scratch para edición.
• Montar un entorno de pruebas con disco NVMe independiente.
• Acelerar máquinas para compilación de software o virtualización.
• Aumentar la capacidad de almacenamiento sin reemplazar el disco principal.
• Preparar una PC gamer con disco exclusivo para juegos AAA.

Certificaciones y Construcción

La AMITOSAI MTS-PCIE4NVMEBR está diseñada para cumplir con los más altos estándares de calidad y durabilidad:

• Certificaciones: CE, FCC, RoHS.
• Calidad: Construcción industrial con componentes duraderos.
• Rango de Temperatura de Operación: -40°C a +85°C.

Consejos de Mantenimiento y Seguridad

Para garantizar un rendimiento óptimo y una vida útil prolongada de tu placa adaptadora y SSD, sigue estas recomendaciones:

• Mantén el interior de tu PC limpio y libre de polvo para evitar acumulación en la placa o el SSD, ya que el polvo puede afectar la disipación de calor.
• Asegúrate de que el SSD NVMe esté bien ventilado, especialmente bajo cargas intensas; considera agregar un disipador de calor si el disco se calienta excesivamente.
• Evita conectar o desconectar el SSD con el equipo encendido para prevenir daños por descargas electrostáticas.
• Si mueves la placa a otro sistema, verifica la compatibilidad de la ranura PCIe y reinicializa el SSD si es necesario para evitar conflictos de configuración.
