Manual de Usuario para Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 de AMITOSAI

Bienvenido al manual oficial de la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 de AMITOSAI. Este documento ha sido diseñado para guiarte paso a paso en la instalación, configuración y uso de esta tarjeta de expansión de alta calidad, ideal tanto para usuarios profesionales como para pequeñas y medianas empresas que buscan un rendimiento de nivel servidor en sus computadoras de escritorio. Nuestro objetivo es que aproveches al máximo las capacidades de este producto con tecnología de doble chipset Marvell 88SE9215 + JMicron JMB575, ampliamente utilizado en centros de datos por su fiabilidad y desempeño.

A lo largo de este manual, encontrarás instrucciones detalladas, características técnicas, consejos prácticos y soluciones a posibles inconvenientes. Este producto te permitirá conectar hasta 8 discos SATA con velocidades de hasta 6 Gbps, ofreciendo una solución robusta para almacenamiento y transferencia de datos. ¡Comencemos!

Descripción del Producto

La Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 de AMITOSAI es una tarjeta de expansión diseñada para ampliar las capacidades de almacenamiento de tu computadora. Convierte una ranura PCI Express en 8 puertos SATA Gen III de 6 Gbps, permitiendo la conexión de múltiples discos duros o unidades SSD compatibles con SATA 6G, 3G y 1.5G. Este producto es ideal para configuraciones de alto rendimiento, como servidores caseros, estaciones de trabajo o sistemas de almacenamiento masivo.

Gracias a su doble chipset 88SE9215 + JMB575, esta placa ofrece una estabilidad y velocidad excepcionales, cumpliendo con las especificaciones más exigentes del mercado. Además, su compatibilidad con ranuras PCIe x1, x2, x4, x8 y x16 asegura que pueda ser instalada en una amplia variedad de sistemas. Este dispositivo también soporta funciones avanzadas como Native Command Queuing (NCQ) para optimizar el rendimiento de los discos conectados.

Características Técnicas

A continuación, detallamos las especificaciones clave de la placa para que tengas una visión completa de sus capacidades:

• Chipset: Marvell 88SE9215 + JMicron JMB575, combinación de alta calidad utilizada en centros de datos profesionales..

• Puertos: 8 puertos SATA 6 Gbps.

• Compatibilidad: Soporta discos duros y SSD SATA 6G, 3G y 1.5G..

• Interfaz: PCI Express x1, compatible con ranuras PCIe x1, x2, x4, x8 y x16.

• Especificaciones Cumplidas:
  Multiplicador de Puerto Serial ATA, revisión 1.2.
  Selector de Puerto Serial ATA, revisión 1.0.
  Especificaciones eléctricas Serial ATA PHY, revisión 1.0.
  Serie ATA de alta velocidad serializada, revisión 3.1.
  Compatible con PCI Express v2.0 y retrocompatible con v1.x.

• Funciones Avanzadas: Soporte para Native Command Queuing (NCQ), que mejora la eficiencia en la gestión de datos.

Esta placa combina tecnología de punta con facilidad de uso, siendo una solución ideal para quienes necesitan expandir su capacidad de almacenamiento sin sacrificar velocidad o estabilidad.

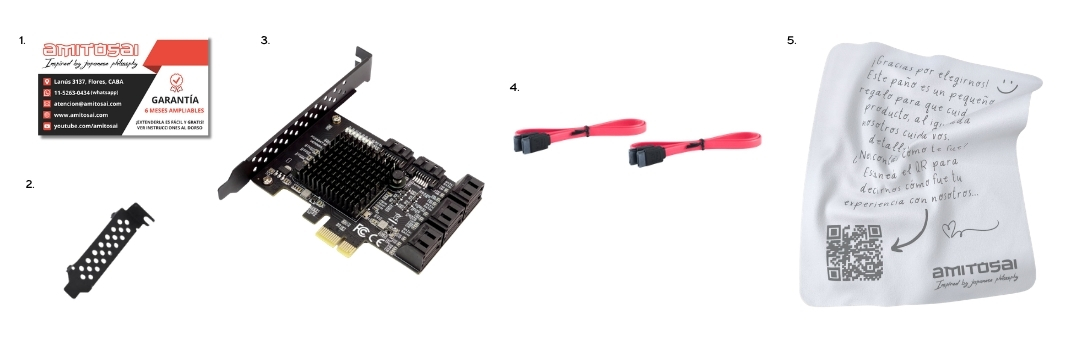

Contenido de la Caja

Al adquirir la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215, encontrarás los siguientes elementos incluidos en el paquete:

• 1x Placa adaptadora PCIe a 8 puertos SATA MTS-PCIE8SATA9215 de AMITOSAI.
• 2x Cables SATA para conectar tus discos.
• 1x Bracket adicional low profile para adaptarse a diferentes tamaños de carcasa.
• 1x CD con drivers para la instalación del software necesario.

Asegúrate de revisar que todos los componentes estén presentes al abrir la caja. Si notas que falta algún elemento, no dudes en verificar con el punto de venta para resolver cualquier inconveniente.

Requisitos del Sistema

Antes de proceder con la instalación, verifica que tu equipo cumpla con los siguientes requisitos mínimos para garantizar un funcionamiento óptimo de la placa:

• Sistema Operativo: Compatible con Windows (versiones recientes), Linux y otros sistemas operativos que soporten controladores SATA PCIe.
• Hardware: Una ranura PCI Express libre (x1, x2, x4, x8 o x16) en tu placa base.
• Fuente de Alimentación: Asegúrate de que tu fuente de poder tenga suficiente capacidad para soportar los discos adicionales que conectarás.
• Espacio Físico: Verifica que tu gabinete tenga espacio para instalar la placa y conectar los cables SATA a los discos.

Si tu equipo cumple con estos requisitos, estás listo para proceder con la instalación. En caso contrario, considera las actualizaciones necesarias para garantizar la compatibilidad.

Instrucciones de Instalación

La instalación de la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 es un proceso sencillo si sigues los pasos que detallamos a continuación. Asegúrate de trabajar en un entorno seguro y libre de electricidad estática para evitar daños a los componentes.

Paso 1: Preparación del Equipo

• Apaga tu computadora y desconecta el cable de alimentación para evitar riesgos eléctricos.
• Abre la carcasa de tu equipo retirando los tornillos o paneles laterales según el diseño de tu torre.
• Usa una pulsera antiestática o toca una superficie metálica para descargar cualquier electricidad estática de tu cuerpo antes de manipular los componentes.

Paso 2: Instalación Física de la Placa

• Localiza una ranura PCI Express libre en tu placa base (puede ser x1, x2, x4, x8 o x16).
• Retira la tapa protectora de la ranura en la parte trasera del gabinete, si aplica.
• Inserta la placa PCIe en la ranura con firmeza, asegurándote de que encaje completamente y alineando el bracket con la abertura trasera.
• Fija la placa al chasis del gabinete utilizando el tornillo proporcionado o el mecanismo de sujeción de tu torre.
• Si tu gabinete es de perfil bajo, utiliza el bracket low profile incluido para adaptarla al tamaño.

Paso 3: Conexión de Discos

• Conecta los cables SATA incluidos desde los puertos de la placa a los discos duros o SSD que deseas instalar (puedes conectar hasta 8 dispositivos).
• Asegúrate de que los discos estén correctamente alimentados mediante los cables de poder de tu fuente de alimentación.
• Organiza los cables dentro de la carcasa para evitar obstrucciones y mejorar el flujo de aire.

Paso 4: Cierre del Equipo

• Vuelve a colocar el panel lateral o la tapa del gabinete y asegúrala con los tornillos.
• Conecta nuevamente el cable de alimentación a tu computadora.
• Enciende el equipo para proceder con la configuración del software.

Instalación de Drivers

Para que la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 funcione correctamente, es necesario instalar los controladores adecuados. Sigue estos pasos para completar el proceso:

• Inserta el CD con drivers incluido en la caja en la unidad óptica de tu computadora. Si no tienes una unidad óptica, puedes descargar el driver más arriba en esta misma página.
• Ejecuta el instalador que aparecerá automáticamente o busca el archivo ejecutable en el CD.
• Sigue las instrucciones en pantalla para completar la instalación del controlador.
• Reinicia tu computadora si el instalador lo solicita para aplicar los cambios.

Una vez instalados los drivers, tu sistema debería reconocer la placa y los discos conectados. Si encuentras dificultades, consulta la sección de resolución de problemas más adelante en este manual.

Configuración Inicial

Después de instalar los drivers, es posible que necesites realizar algunas configuraciones adicionales para optimizar el uso de la placa:

• Detección de Discos: Ingresa al administrador de discos de tu sistema operativo (en Windows, puedes acceder a través de "Administración de Discos") para verificar que todos los dispositivos conectados sean reconocidos.
• Formateo de Unidades: Si los discos son nuevos, es probable que necesites formatearlos antes de usarlos. Selecciona el sistema de archivos adecuado según tus necesidades (NTFS para Windows, ext4 para Linux, etc.).
• Configuración RAID (Opcional): Si deseas configurar un arreglo RAID para mayor velocidad o redundancia, consulta la documentación de tu sistema operativo o software de terceros, ya que esta placa no incluye un controlador RAID integrado.

Asegúrate de que los discos estén correctamente configurados antes de transferir datos importantes. Esto evitará problemas de compatibilidad o pérdida de información.

Uso y Mantenimiento

La Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 está diseñada para un uso intensivo, pero seguir algunas prácticas recomendadas te ayudará a prolongar su vida útil y mantener un rendimiento óptimo:

• Evita Sobrecargas: No conectes más de 8 dispositivos a la placa, ya que esto podría afectar su rendimiento o causar fallos.
• Ventilación Adecuada: Asegúrate de que tu gabinete tenga un buen flujo de aire para evitar el sobrecalentamiento de la placa y los discos conectados.
• Actualización de Drivers: Revisa periódicamente si hay actualizaciones de controladores disponibles para mejorar la compatibilidad y el rendimiento. Puedes descargar las últimas versiones más arriba en esta misma página.
• Desconexión Segura: Antes de desconectar cualquier disco, asegúrate de expulsarlo correctamente desde tu sistema operativo para evitar daños a los datos.

Siguiendo estas recomendaciones, podrás disfrutar de un rendimiento estable y confiable durante mucho tiempo.

Resolución de Problemas

Si encuentras dificultades al usar la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215, consulta las soluciones a los problemas más comunes que listamos a continuación. Estas sugerencias te ayudarán a identificar y resolver inconvenientes rápidamente.

• La placa no es reconocida por el sistema:Verifica que la placa esté correctamente insertada en la ranura PCIe y fijada al chasis.Asegúrate de que los drivers estén instalados. Si no, descárgalos más arriba en esta misma página e instálalos nuevamente.Prueba otra ranura PCIe en tu placa base para descartar problemas con la ranura.
• Los discos conectados no aparecen:Confirma que los cables SATA y de alimentación estén bien conectados tanto a los discos como a la placa.Ingresa al administrador de discos de tu sistema operativo para verificar si los discos necesitan ser inicializados o formateados.Asegúrate de que los discos estén funcionando correctamente conectándolos a otro puerto o equipo.
• Rendimiento más lento de lo esperado:Verifica que los discos conectados sean compatibles con SATA 6 Gbps; discos más antiguos (SATA 1.5G o 3G) operarán a velocidades reducidas.Asegúrate de que la función Native Command Queuing (NCQ) esté habilitada en los discos, si es compatible.Revisa si hay cuellos de botella en otros componentes del sistema, como la fuente de alimentación o el procesador.
• Problemas de compatibilidad con el sistema operativo:Asegúrate de estar utilizando la versión más reciente de los drivers para tu sistema operativo. Descárgalos más arriba en esta misma página si es necesario.Consulta foros o documentación adicional si tu sistema operativo no es compatible de forma nativa con la placa.

Si los problemas persisten después de probar estas soluciones, considera buscar asistencia técnica adicional para diagnosticar problemas más complejos.

Ventajas de Elegir AMITOSAI

Al adquirir la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215, no solo obtienes un producto de alta calidad, sino también los beneficios exclusivos que AMITOSAI ofrece a sus clientes:

• App Móvil con Manuales en Español: Accede fácilmente a guías de uso y documentación desde tu dispositivo móvil.
• Soporte Técnico en Argentina: Atención personalizada en tu idioma para resolver cualquier duda o inconveniente.
• Sistema de Tickets 24/7: Un mecanismo eficiente para realizar consultas técnicas en cualquier momento.

Estas ventajas reflejan el compromiso de AMITOSAI con la satisfacción del cliente y la calidad de sus productos, asegurando que tengas una experiencia de uso completa y sin complicaciones.

Advertencias de Seguridad

Para garantizar un uso seguro de la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215, ten en cuenta las siguientes precauciones:

• Electricidad Estática: Siempre utiliza una pulsera antiestática o toca una superficie metálica antes de manipular la placa para evitar daños por descargas electrostáticas.
• Desconexión de Energía: Nunca instales o retires la placa con la computadora encendida o conectada a la corriente.
• Manipulación Cuidadosa: Evita forzar la placa al insertarla en la ranura PCIe; un mal ajuste puede dañar los conectores.
• Entorno Seco: Mantén la placa y los discos conectados lejos de líquidos o ambientes húmedos para prevenir cortocircuitos.

Seguir estas advertencias te ayudará a proteger tanto el producto como tu equipo, garantizando una instalación y uso seguros.

Esperamos que este manual te haya proporcionado toda la información necesaria para instalar, configurar y utilizar la Placa PCIe a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215 de AMITOSAI. Este producto ha sido diseñado para ofrecerte un rendimiento de nivel profesional, y con los cuidados adecuados, será una herramienta invaluable para tus necesidades de almacenamiento. ¡Gracias por elegir AMITOSAI!
