Manual de Usuario
Placa de expansión PCIe a 10 Puertos SATA III 6Gbps - MTS-PCIE10SATA575
Introducción
La Placa de Expansión PCIe MTS-PCIE10SATA575 de AMITOSAI está diseñada para ofrecer compatibilidad con configuraciones de almacenamiento avanzado en computadoras de escritorio y servidores. Está equipada con el doble chipset JMB575 + ASM1166, lo que garantiza un rendimiento óptimo en entornos profesionales y pequeños centros de datos.

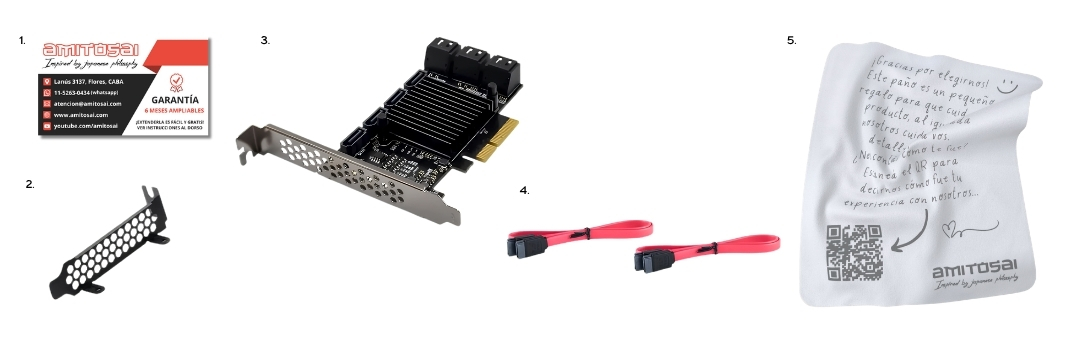

Contenido del Paquete
- 1x Placa de expansión PCIe a 10 puertos SATA III 6 Gbps.
- 1x Adaptador de conexión (1 a 2 conectores).
- 2x Cables SATA.
- 1x Bracket adicional de perfil bajo.
- 1x Certificado de garantía.
Especificaciones Técnicas
- Chipset Doble: JMB575 + ASM1166.
- Interfaz: PCI Express compatible con una ranura disponible.
- Puertos: 10 conexiones SATA III con velocidad de 6 Gbps.
- Compatibilidad:Cumple con las especificaciones de Serial ATA PHY revisión 1.0, Selector de Puertos y Multiplicador de Puertos (Revisión 1.2).Compatible con Serial ATA de alta velocidad (Revisión 3.1).
- Funciones Avanzadas:Soporte para ahorro energético (modos suspensión/reposo).Hot-Swap (intercambio en caliente).Negociación automática de velocidad.Compatibilidad con controladores ATAPI y conmutación basada en comandos.
- Diseño Integrado: Incorporación de uP, PROM y SRAM para firmware.
- Material: PCB y metal con acabado negro.
- Sistemas Operativos Compatibles:Windows 7/8/10/11 (32 y 64 bits).Server 2003/2008 R2.
Instalación de la Tarjeta
- Preparación:
Verifica que la tarjeta madre de tu computadora disponga de una ranura PCI Express libre. Apaga y desconecta completamente el computador antes de abrir la carcasa. - Colocación:Identifica la ranura PCI Express x1, x4, x8 o x16 en tu computadora.Inserta la tarjeta PCIe firmemente en la ranura hasta que encaje correctamente.
- Conexión de Discos SATA:Conecta hasta 10 dispositivos SATA a los puertos disponibles en la tarjeta. Utiliza los cables SATA incluidos para mayor comodidad.
- Configuración Adicional (Opcional):
Si deseas usar el bracket de bajo perfil, reemplázalo con el bracket incluido antes de instalar la tarjeta en gabinetes compactos.
Instalación de Drivers
- Inserta el CD que contiene los drivers incluidos en la caja (si aplica).
- Alternativamente, descarga la versión más reciente desde la sección de soporte en el sitio oficial.
- Sigue las instrucciones del instalador y reinicia el equipo si se solicita.
Precauciones
- No expongas la placa a líquidos o humedad.
- Asegúrate de que tu fuente de alimentación sea adecuada para conectar múltiples unidades de disco.
- Consulta el manual del fabricante de tus dispositivos SATA para confirmar compatibilidad.
Ventajas de Uso Exclusivo
- App Móvil en Español: Descarga guías y manuales de forma rápida desde tu dispositivo móvil.
- Soporte Técnico Local: Servicio personalizado en Argentina con disponibilidad 24/7 para resolver problemas.
- Garantía Oficial y Servicing: Respaldo total en caso de defectos.
Atención al Cliente
- Si surge algún inconveniente, utiliza el sistema de tickets online para obtener asistencia técnica.
- Recuerda tener a mano la factura de compra y el número de serie del producto para consultas de soporte.
Con este manual, estarás preparado para instalar y utilizar de manera eficiente la Placa PCIe a 10 puertos SATA III MTS-PCIE10SATA575.
