MANUAL DE USUARIO: Placa PCIe a 2 discos SATA III y 2 discos M.2 B Key con función RAID MTS-PCIE2S2M2RAID

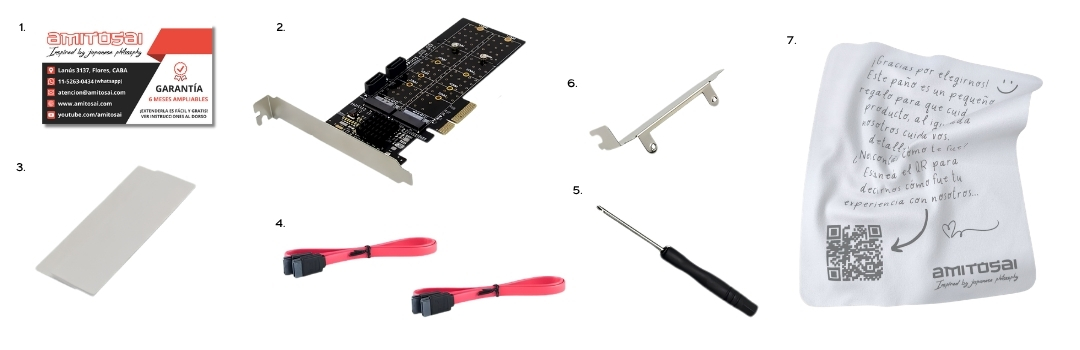

Contenido de la Caja
- 1x Placa PCIE a 2 discos SATA III y 2 discos M.2 B Key con función RAID MTS-PCIE2S2M2RAID.
- 1x Bracket low profile (para gabinetes compactos).
- 2x cables SATA.
- 1x Destornillador.
- 1x Almohadilla térmica para disipación de calor.
- Certificado de garantía.
Características Principales
- Chipset: MARVELL, de alta calidad, utilizado en centros de datos profesionales.
- Compatibilidad de ranura PCIe:Compatible con interfaces PCI Express x4, x8 y x16.Cumple con la especificación PCI-Express v2.0 (retrocompatible con PCI-Express 1.x).
- Puertos soportados:2 puertos SATA III.2 puertos M.2 B Key compatibles con SSD.
- Tamaños compatibles de SSD M.2: 2230, 2242, 2260, 2280, 22110.
- Modos RAID soportados:RAID 0, RAID 1, RAID 10.RAID HyperDuo: Combina discos SSD y HDD para optimizar rendimiento.
- Velocidades de transferencia: Hasta 6 Gbps (compatible también con 3 Gbps y 1.5 Gbps).
- Hot Plug y Hot Swap: Compatible con intercambio en caliente.
- Funciones adicionales:Command Queue (NCQ).Soporta Port Multiplier con FIS o conmutación basada en comandos.
Instrucciones de Instalación
1. Montaje del Bracket y Configuración Inicial
- Si usas un gabinete compacto, reemplaza el bracket estándar instalado en la tarjeta por el bracket low profile incluido en la caja.
- Atornilla el bracket seleccionado firmemente a la tarjeta de expansión.
2. Instalación en la Ranura de Expansión PCIe
- Apaga y desconecta la PC de la corriente eléctrica.
- Abre el gabinete de tu PC y localiza una ranura PCIe x4, x8 o x16 disponible.
- Inserta cuidadosamente la placa MTS-PCIE2S2M2RAID en la ranura PCIe, asegurándote de que esté firmemente asentada.
- Asegura la tarjeta al gabinete utilizando el tornillo del soporte.
3. Conectar Dispositivos
- Conexión de discos SATA:Usa los cables SATA incluidos para conectar hasta 2 discos duros o SSD SATA III a los puertos SATA de la tarjeta.
- Instalación de discos M.2:Inserta el/los disco(s) M.2 B Key en los puertos correspondientes de la tarjeta.Usa los tornillos incluidos para asegurar los SSD M.2 en su lugar.Si es necesario, coloca la almohadilla térmica en el SSD M.2 para mejorar la disipación de calor.
4. Configuración del RAID (Opcional)
- Accede a la configuración del BIOS/UEFI de tu placa madre.
- Selecciona la tarjeta MTS-PCIE2S2M2RAID y configura los modos RAID deseados:RAID 0 ( rendimiento máximo).RAID 1 (espejo de datos para seguridad).HyperDuo (combinación inteligente de SSD y HDD).
5. Instalación del Sistema Operativo
- Asegúrate de instalar el controlador requerido para la tarjeta. Dirígete al apartado de drivers en el sitio del fabricante para descargar los controladores más recientes.
Configuración de HyperDuo
HyperDuo utiliza un algoritmo que mueve los archivos más utilizados a los discos SSD mientras los datos menos usados permanecen en el HDD, maximizando la velocidad sin aumentar drásticamente los costos.
Pasos para activar HyperDuo:
- Ingresa al software de configuración incluido con los controladores.
- Selecciona los discos que deseas incluir en el arreglo HyperDuo.
- Configura el modo deseado:Modo seguro: Prioriza la seguridad de los datos.Modo rendimiento: Maximiza la velocidad.
Especificaciones Técnicas
- Interfaz PCIe: x2, compatible con ranuras PCIe x4, x8 y x16.
- Protocolos soportados:SATA 6Gbps (retrocompatible con 3Gbps y 1.5Gbps).M.2 SATA.
- Capacidades de los SSD soportados:M.2 B Key con tamaños 2230, 2242, 2260, 2280 y 22110.
- Controlador RAID: Permite diversas configuraciones RAID (0, 1, 10, HyperDuo).
- Otras funcionalidades:Hot Plug.Port Multiplier.Native Command Queuing (NCQ).
Precauciones
- Antes de manipular los componentes internos de la PC, descarga la electricidad estática tocando una superficie metálica sin pintura.
- Asegúrate de conectar firmemente todos los discos y la tarjeta para evitar desconexiones.
Ventajas Exclusivas
- Manual en Español mediante app móvil de AMITOSAI.
- Soporte técnico especializado en Argentina.
- Asistencia 24/7 mediante un sistema de tickets.
Este producto combina facilidad de uso, configuración avanzada y un precio accesible.
GRACIAS
