Manual de Usuario
Producto: Placa PCIe a 5 Discos SATA 6 Gbps MTS-PCIE5SATA585
Descripción del Producto
La tarjeta PCIe MTS-PCIE5SATA585 de AMITOSAI permite la expansión de hasta 5 discos duros SATA en su computadora utilizando únicamente un puerto PCIe. Diseñada con el chipset JMICRON 585, ofrece un rendimiento profesional y características avanzadas para pequeñas, medianas empresas y usuarios especializados.
La instalación no requiere controladores (Plug & Play) y es compatible con sistemas operativos modernos. Es una solución eficiente y de alta calidad para quienes buscan ampliar sus capacidades de almacenamiento.
Especificaciones Técnicas
Chipset y Compatibilidad
- Controlador/Chipset: JMICRON 585
- Sistemas Operativos Compatibles:
Windows 7
Windows 8
Server 2003
Server 2008 R2
Windows 10
Windows 11 - No requiere instalación de drivers.
Especificaciones PCIe
- Compatible con hasta dos carriles PCI Express.
- Certificación: PCI Express Base Specification Revision 3.1a.
- Compatible con modos de ahorro de energía en la capa link PCIe.
- Reloj de referencia diferencial PCI Express de 100 MHz.
Especificaciones SATA
- Puertos SATA disponibles: 4.
- Compatible con múltiples comandos simultáneos mediante Command-based y FIS-based Port Multiplier.
- Certificación: SATA Specification Revision 3.2.
- Modos AHCI e IDE soportados.
- Compatible con Native Command Queueing (NCQ).
- Incluye modos de ahorro de energía (Partial y Slumber).
- Soporta detección de discos conectados en caliente (Plug-in Detection).
- Compatible con control de energía y arranque escalonado de discos duros.
- Sin necesidad de software adicional para configurarse.

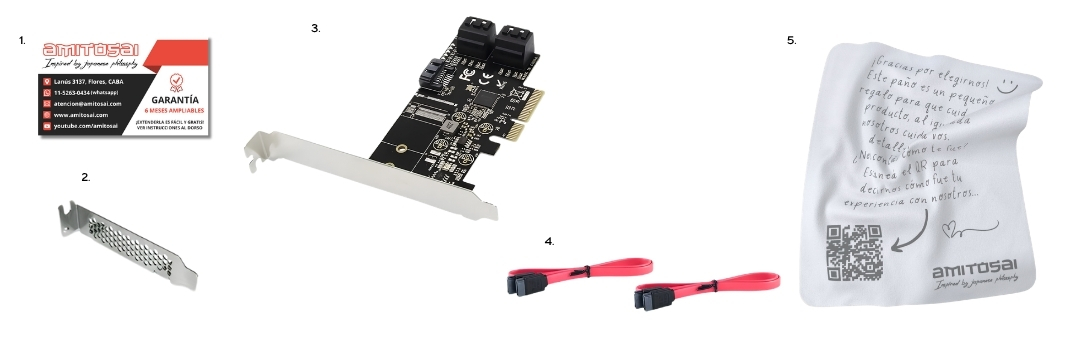

Contenido del Paquete
- 1x Tarjeta PCIe SATA 6Gbps - MTS-PCIE5SATA585.
- 2x Cables SATA.
- 1x Bracket de bajo perfil para gabinetes compactos.
- Certificado de garantía (escrito).
- Factura de compra (electrónica).
Instrucciones de Instalación
Paso 1: Revisión del Contenido
- Verifique que todos los componentes listados en el contenido de la caja estén presentes.
Paso 2: Preparación del Equipo
- Apague y desconecte su computadora de la fuente de energía.
- Retire las cubiertas del gabinete para tener acceso al puerto PCIe.
Paso 3: Instalación de la Tarjeta
- Identifique un puerto PCIe disponible en la tarjeta madre.
- Inserte la tarjeta PCIe SATA 6Gbps en el puerto hasta que esté bien ajustada.
- Si utiliza un gabinete compacto, cambie al bracket de bajo perfil incluido.
Paso 4: Conexión de los Discos SATA
- Conecte los discos SATA a los puertos de la tarjeta utilizando los cables SATA incluidos.
- Asegúrese de que las conexiones estén firmes y seguras.
Paso 5: Energización y Reconocimiento
- Conecte nuevamente la fuente de energía y encienda el equipo.
- El sistema operativo detectará automáticamente la tarjeta y los discos conectados (no se requiere instalación de controladores).
Paso 6: Configuración Adicional (Opcional)
- Configure los discos desde el Administrador de Discos del sistema operativo según sus requerimientos (formateo, particiones, etc.).
Características Destacadas
- Plug & Play: Instalación rápida sin necesidad de drivers.
- Compatibilidad: Admite una variedad de sistemas operativos.
- Tecnología Avanzada: NCQ y ahorro de energía para un rendimiento eficiente.
- Diseño Flexible: Incluye bracket de bajo perfil para gabinetes compactos.
Ventajas Exclusivas de AMITOSAI
- App Móvil: Acceso a manuales en español desde su dispositivo.
- Soporte Técnico en Argentina: Atención personalizada en su idioma.
- Garantía Oficial: Servicio de calidad respaldado.
- Sistema de Tickets 24/7: Respuesta rápida a consultas técnicas.
Precauciones
- Instale la tarjeta en un entorno sin corriente estática.
- Verifique que la computadora esté completamente apagada antes de manipular los componentes internos.
- No utilice herramientas metálicas que puedan dañar los circuitos.
Contacto y Soporte Técnico
- Para más información o asistencia, puede usar la App AMITOSAI o el sistema de tickets disponible en la web oficial de la marca.
Gracias por confiar en AMITOSAI. Su satisfacción es nuestra prioridad.
