Manual de Usuario: Placa PCIE a 6 Discos SATA 6 Gbps MTS-PCIE6SATA9215
Descripción del Producto
La Placa de Expansión PCI-E MTS-PCIE6SATA9215 de AMITOSAI es una solución ideal para pequeñas y medianas empresas, profesionales técnicos y usuarios que necesitan una expansión fiable y de alta calidad. Este producto está diseñado para agregar hasta 6 discos SATA III (6 Gbps) a su computadora mediante un puerto PCI-E, utilizando el reconocido chipset Marvell 88SE9215, ampliamente utilizado en centros de datos profesionales.
Especificaciones Técnicas
Controlador y Procesador
- Chipset: Marvell 88SE9215.
Compatibilidad del Sistema Operativo
- Compatible con Windows 7, Windows 8, Server 2003, Server 2008 R2, Windows 10 y Windows 11.
Características PCIe
- Compatible con las especificaciones PCIe 2.0.
- Comunicación de 1 carril con una velocidad de 2.5 Gbps y 5 Gbps.
- Soporta registros de interfaz de programación IDE y AHCI para el controlador SATA.
- Incluye administración agresiva de energía.
- Admite manejo y corrección de errores.
- Soporta Mensajes de Interrupción Señalada (MSI).
Características SATA
- Compatible con la especificación Serial ATA 3.0.
- Velocidades admitidas: 6.0 Gbps, 3.0 Gbps y 1.5 Gbps.
- Compatible con Native Command Queuing (NCQ) y modos FIS o Command-based switching.
- Soporta Gen 1i, Gen 1x, Gen 2i, Gen 2m, Gen 2x, y Gen 3i.
- Modos de bajo consumo: Administración parcial y suspensión.
- Admite “Staggered Spin-up” (encendido secuencial de discos).
- Disponibilidad de hasta 4 puertos SATA activos en la tarjeta.

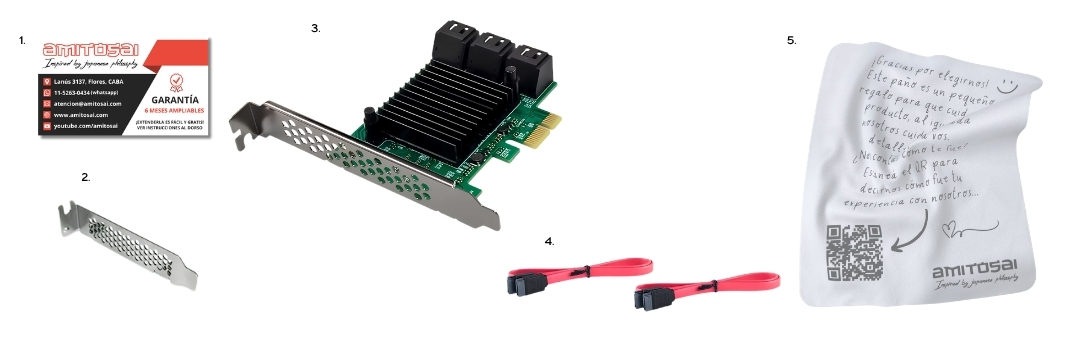

Contenido de la Caja
- 1x Placa de expansión PCIe a 6 SATA III 6 Gbps (Modelo: MTS-PCIE6SATA9215).
- 2x Cables SATA.
- 1x Bracket de bajo perfil (para gabinetes compactos).
- Certificado de garantía.
Instalación
Requisitos Previos
- Asegúrate de contar con un puerto PCIe libre en tu computadora.
- Es recomendable revisar los manuales de tu gabinete y fuente de alimentación para verificar compatibilidad.
Pasos para la instalación
- Apaga la computadora y desconéctala de la corriente.
- Quita la tapa lateral del gabinete para acceder a los puertos PCIe.
- Localiza un puerto PCIe libre en la tarjeta madre y retira con cuidado el protector de la ranura correspondiente del gabinete.
- Inserta la tarjeta de expansión PCIe cuidadosamente en el puerto, asegurándote de que encaje correctamente.
- Fija la tarjeta al chasis con los tornillos incluidos.
- Conecta los cables SATA desde la tarjeta a los discos duros que deseas agregar.
- Si usas un gabinete compacto, sustituye el bracket estándar por el bracket de perfil bajo incluido.
- Vuelve a colocar la tapa del gabinete y conecta nuevamente la corriente.
Configuración y Uso
- Encendido: Enciende la computadora. El sistema operativo debería detectar automáticamente la tarjeta.
- Instalación de drivers: Si el sistema solicita drivers adicionales, descárgalos desde la página oficial o consulta en el apartado correspondiente en la tienda AMITOSAI.
- Configuración: Configura los discos conectados en el sistema operativo de acuerdo con tus necesidades (administrador de discos en Windows).
Ventajas Exclusivas de AMITOSAI
- App Móvil con Manuales en Español: Acceso rápido a guías de uso.
- Soporte Técnico Local: Servicio personalizado en Argentina.
- Sistema de Tickets 24/7: Resolución eficiente de consultas técnicas.
- Garantía con Service Oficial: Cobertura confiable durante el período de garantía.
Notas Importantes
- La tarjeta soporta conexiones SATA III; sin embargo, es compatible con discos SATA II y SATA I con velocidades reducidas.
- Los discos duros conectados deben configurarse siguiendo las especificaciones del sistema operativo para maximizar el rendimiento.
- Si tienes dudas adicionales, contacta con el soporte técnico de AMITOSAI.
¡Disfruta de la alta tecnología y confiabilidad que AMITOSAI lleva a tu equipo!
