Manual de Usuario
Placa PCIe a 4 Discos SATA 6 Gbps con Función RAID - Chipset Marvell MTS-PCIESATA4RAID
Introducción
La tarjeta PCIe MTS-PCIESATA4RAID de AMITOSAI es una solución ideal para profesionales y pequeñas o medianas empresas que requieren optimizar el rendimiento de sus configuraciones de almacenamiento. Incluye características avanzadas como la tecnología HyperDuo y funcionalidades RAID, las cuales maximizan la velocidad y eficiencia al manejar configuraciones combinadas de discos SSD y HDD.
Características Principales
- Chipset: Marvell 88SE9230.
- Tecnología HyperDuo: Combina SSD y HDD en una configuración eficiente.
- Configuraciones RAID: Compatible con RAID 0, 1, 10 y HyperDuo.
- Conexión: 4 puertos SATA internos con velocidades de transferencia de hasta 6Gbps.
- Compatibilidad: Compatible con discos SATA 6G, 3G y 1.5G.
Especificaciones Técnicas
PCIE
- Cumple con la especificación PCIe 2.0.
- Soporta velocidades de conexión de 2.5 Gbps y 5 Gbps.
- Compatible con modos AHCI y registradores de programación IDE.
- Incluye gestión avanzada de energía y recuperación de errores.
SATA
- Cumple con la especificación SATA 3.1.
- Puertos: 4 salidas SATA internas.
- Velocidades compatibles: 6 Gbps, 3 Gbps, 1.5 Gbps.
- Compatibilidad con Cola de Comandos Nativa (NCQ) y states Power Management (Partial & Slumber).
RAID
- Configuraciones disponibles:
RAID 0 (Striping).
RAID 1 (Mirroring).
RAID 10 (Striping + Mirroring).
HyperDuo (combinación SSD y HDD).

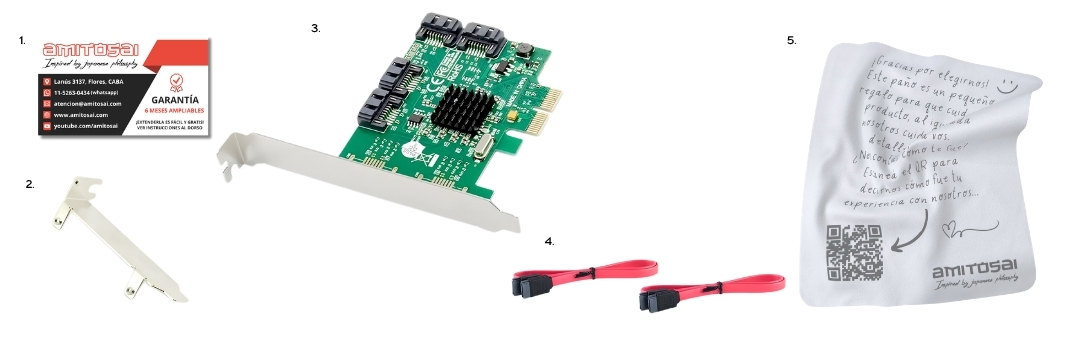

Contenido de la Caja
- 1x Placa PCIe SATA 6Gbps RAID Card - MTS-PCIESATA4RAID.
- 2x cables SATA.
- 1x Bracket low profile.
- CD con drivers.
Instalación Física
- Apagar el equipo. Desenchufe toda la fuente de alimentación.
- Insertar la tarjeta en una ranura PCIe x2 disponible en la placa madre.
Si el gabinete requiere un espacio reducido, utilice el bracket low profile incluido. - Conecte los discos a los puertos SATA de la tarjeta mediante los cables SATA proporcionados.
- Cierre el gabinete y encienda el equipo.
Configuración de RAID
- Consulte el manual HyperDuo RAID incluido en el CD del paquete para guías específicas.
- Acceda a la configuración del RAID desde la interfaz suministrada al instalar el software del driver RAID.
- Elija una de las configuraciones disponibles (RAID 0, 1, 10 o HyperDuo).
Soporte de Sistemas Operativos
Compatible con:
- Windows 7.
- Windows 8.
- Server 2003 / 2008 R2.
- Windows 10.
Nota: Descargue los drivers más actualizados desde la sección correspondiente en la página web donde adquirió el producto.
Ventajas Clave
- Costos Reducidos: Obtenga rendimiento SSD a un tercio del costo.
- Optimización Inteligente: Almacene archivos de uso frecuente en SSD y archivos no frecuentes en HDD mediante HyperDuo.
- Versatilidad y Soporte Local: Garantía, soporte técnico personalizado y manuales en español directamente desde Argentina.
Recomendaciones
- Mantenga el equipo libre de polvo para asegurar una ventilación óptima.
- Actualice regularmente el firmware del driver para máximas prestaciones.
- Consulte con un técnico especializado para configuraciones avanzadas.
Contacto y Soporte Técnico
AMITOSAI ofrece:
- Servicio técnico en español.
- Sistema de tickets de consulta 24/7.
- Acceda al soporte a través de la aplicación móvil para manuales y asistencia adicional.
