Manual de Usuario: Placa de Expansión PCIe a 4 SATA III 6GBPS AMITOSAI MTS-PCIE4SATA9215

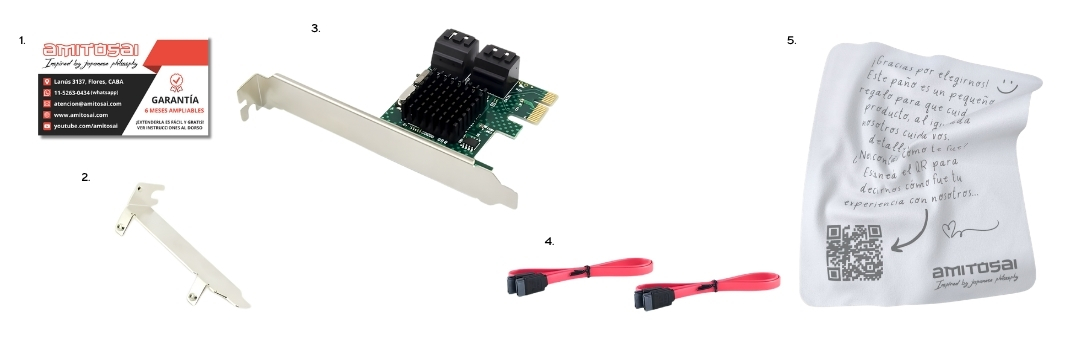

Contenido del Paquete

• 1x Placa de expansión PCIe a 4 SATA III 6GBPS AMITOSAI MTS-PCIE4SATA9215
• 2x Cables SATA (rojos con conectores negros)
• 1x Adaptador Low-Profile
• Certificado de garantía

Descripción del Producto

La placa de expansión AMITOSAI MTS-PCIE4SATA9215 permite agregar hasta 4 puertos SATA III (6 Gbps) a tu sistema mediante una ranura PCIe x1, brindando una solución ideal para expandir el almacenamiento en centros de datos, entornos empresariales o sistemas personales. Es compatible con modernos sistemas operativos y ofrece soporte para tecnologías avanzadas como AHCI y Native Command Queuing (NCQ). Su chipset Marvell 88SE9215 garantiza alta calidad y rendimiento.

• Soporta PCIe 2.0 y SATA 3.0 para velocidades de transferencia rápidas.
• Incluye funcionalidades avanzadas como administración de energía y corrección de errores.

Especificaciones Técnicas

Características del Chipset y Controlador

• Controlador/Procesador: Marvell 88SE9215
• Compatibilidad de Sistemas Operativos:
  Windows 7
  Windows 8
  Windows Server 2003 / Server 2008 R2
  Windows 10
  Windows 11

Especificaciones PCIe

• Cumple con las especificaciones de PCIe 2.0.
• Comunicación de velocidad de 2.5 Gbps y 5.0 Gbps.
• Interfaz IDE y AHCI para controladores SATA.
• Soporte para:
  Administración de energía avanzada.
  Reporte de errores/corrección.
  Interruptor de Señales de Mensaje (MSI).

Especificaciones SATA

• Compatible con SATA 3.0 (6.0 Gbps, 3.0 Gbps y 1.5 Gbps).
• Soporte para:
  Señales programables del transmisor.
  Tecnologías NCQ, FIS-based switching, y command-based switching.
  Estados de energía Partial y Slumber.
  Inicio secuencial de giro de discos (Staggered Spin-up).

Puertos

• 4 puertos SATA III.

Instrucciones de Instalación

Paso 1: Preparación

• Asegúrate de apagar el sistema y desconectar el cable de alimentación.
• Utiliza una pulsera antiestática para evitar daños a los componentes sensibles.

Paso 2: Instalación de la Tarjeta PCIe

• Localiza una ranura PCIe x1 en la placa base de tu computadora.
• Retira la tapa de expansión del gabinete en correspondencia con la ranura PCIe.
• Inserta cuidadosamente la tarjeta en la ranura hasta que esté firmemente asentada.
• Fija la tarjeta a la carcasa utilizando un tornillo.

Paso 3: Conexión de Dispositivos SATA

• Conecta los cables SATA (incluidos) a los puertos de la tarjeta.
• Conecta el otro extremo de los cables a los discos duros u otros dispositivos SATA.

Paso 4: Adaptador Low-Profile (Opcional)

• Si tu gabinete es compacto, reemplaza el soporte estándar con el adaptador Low-Profile incluido.

Paso 5: Encendido del Sistema

• Vuelve a conectar el cable de alimentación y enciende la computadora.
• Instala los controladores, si es necesario, descargándolos según corresponda.

Nota: Para verificar el reconocimiento de los discos duros, ingresa a la configuración del BIOS o utiliza herramientas de gestión del sistema operativo.

Ventajas del Producto

• Equipado con chipset Marvell 88SE9215, ideal para entornos exigentes.
• Incluye soporte técnico especializado en Argentina en español.
• Manuales y guías en español a través de la app oficial AMITOSAI.
• Soporte continuo 24/7 mediante tickets de consulta.

Problemas Frecuentes y Soluciones

1. El sistema no detecta los discos duros.

• Verifica que los cables SATA estén correctamente conectados.
• Asegúrate de que los discos duros estén configurados en el BIOS como dispositivos AHCI o IDE.

2. La tarjeta no encaja en la ranura PCIe.

• Comprueba si estás utilizando el adaptador Low-Profile en gabinetes compactos.
