Manual de Usuario para la Placa PCIE a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215M de AMITOSAI
Bienvenido al manual de usuario de la Placa PCIE a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215M, un producto de alta calidad diseñado por AMITOSAI para ofrecer soluciones de expansión de almacenamiento de nivel profesional. Este dispositivo es ideal tanto para usuarios avanzados como para pequeñas y medianas empresas que buscan un rendimiento superior y una conectividad robusta para sus sistemas de almacenamiento. En este manual, encontrarás toda la información necesaria para instalar, configurar y aprovechar al máximo las capacidades de esta tarjeta de expansión.
Nuestra misión es proporcionarte una guía clara y detallada, optimizada para que cualquier usuario, sin importar su nivel de experiencia, pueda instalar y utilizar este producto con facilidad. A continuación, te guiaremos paso a paso a través de las especificaciones técnicas, el contenido de la caja, los requisitos del sistema, el proceso de instalación y las mejores prácticas de uso.
Especificaciones Técnicas de la Placa MTS-PCIE8SATA9215M
La Placa PCIE a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215M está diseñada con tecnología de punta para garantizar un rendimiento óptimo y una compatibilidad amplia. A continuación, detallamos las características técnicas más relevantes:
- Chipset: Doble chipset Marvell 88SE9215 + JMicron JMB575, una combinación de alta calidad ampliamente utilizada en centros de datos profesionales por su estabilidad y velocidad.
- Puertos: 8 puertos SATA 6 Gbps, compatibles con discos duros SATA de 6G, 3G y 1.5G.
- Interfaz: PCI Express x1, compatible con ranuras PCI-E x1, x2, x4, x8 y x16.
- Compatibilidad: Cumple con las especificaciones PCI-E v2.0 y es retrocompatible con PCI-E v1.x.
- Soporte de Funciones Avanzadas: Incluye soporte para Native Command Queuing (NCQ), que optimiza el rendimiento de los discos duros al reducir la latencia.
- Normas Cumplidas:Multiplicador de Puerto Serial ATA, revisión 1.2.Selector de Puerto Serial ATA, revisión 1.0.Especificaciones eléctricas Serial ATA PHY, revisión 1.0.Serie ATA de alta velocidad serializada, revisión 3.1.
Esta tarjeta de expansión es una solución ideal para quienes necesitan conectar múltiples discos duros o unidades SSD a su sistema, ya sea para configuraciones de almacenamiento masivo o para entornos de trabajo que requieran alta velocidad de transferencia de datos.

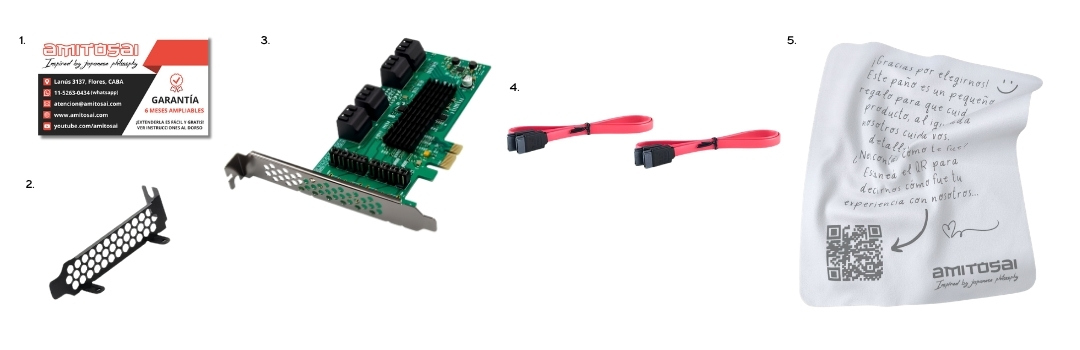

Contenido de la Caja
Al adquirir la Placa PCIE a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215M, recibirás los siguientes elementos cuidadosamente empaquetados para garantizar su protección durante el transporte:
- 1x Placa adaptadora PCIE a 8 puertos SATA MTS-PCIE8SATA9215M de AMITOSAI.
- 2x Cables SATA para conectar tus discos duros o SSD.
- 1x Bracket adicional de perfil bajo (low profile), ideal para gabinetes compactos.
- 1x CD con los controladores necesarios para la instalación.
Asegúrate de verificar que todos los componentes estén presentes al momento de abrir la caja. Si notas algún elemento faltante o dañado, no dudes en tomar las medidas necesarias para resolverlo.
Requisitos del Sistema
Antes de proceder con la instalación de la placa, es importante confirmar que tu equipo cumple con los siguientes requisitos mínimos para garantizar un funcionamiento óptimo:
- Sistema Operativo: Compatible con Windows (7, 8, 10, 11), Linux y otros sistemas operativos que soporten controladores SATA a través de PCI-E.
- Ranura PCI Express: Una ranura PCI-E x1 libre (compatible también con ranuras x2, x4, x8 y x16).
- Hardware: Placa base compatible con PCI Express y fuente de alimentación suficiente para soportar múltiples discos duros o SSD.
- Espacio: Asegúrate de que el gabinete de tu PC tenga espacio suficiente para instalar la tarjeta y conectar los cables SATA.
Si tienes dudas sobre la compatibilidad de tu equipo con esta placa de expansión, revisa las especificaciones de tu placa base o consulta con un técnico especializado.
Instrucciones de Instalación Paso a Paso
La instalación de la Placa PCIE a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215M es un proceso sencillo si sigues las instrucciones detalladas a continuación. Asegúrate de tomar las precauciones necesarias para evitar daños por electricidad estática y trabajar en un entorno seguro.
Paso 1: Preparación del Equipo
- Apaga tu computadora y desconecta el cable de alimentación de la fuente para garantizar tu seguridad.
- Abre el gabinete de tu PC retirando los tornillos o paneles laterales, según el diseño de tu equipo.
- Usa una pulsera antiestática o toca una superficie metálica para descargar cualquier electricidad estática antes de manipular los componentes internos.
- Localiza una ranura PCI Express libre (x1, x2, x4, x8 o x16) en tu placa base.
Paso 2: Instalación Física de la Placa
- Retira la tapa protectora de la ranura PCI-E que vas a utilizar (generalmente ubicada en la parte trasera del gabinete).
- Inserta con cuidado la Placa MTS-PCIE8SATA9215M en la ranura PCI-E, asegurándote de que quede firmemente colocada y alineada.
- Si es necesario, utiliza el bracket de perfil bajo incluido para adaptarla a gabinetes más pequeños.
- Asegura la placa al gabinete con el tornillo correspondiente para evitar movimientos.
Paso 3: Conexión de los Discos Duros o SSD
- Conecta los cables SATA incluidos desde los puertos de la placa hasta los discos duros o SSD que deseas instalar (puedes conectar hasta 8 dispositivos).
- Asegúrate de que los cables estén bien sujetos para evitar desconexiones accidentales.
- Conecta los cables de alimentación SATA desde tu fuente de poder a cada disco duro o SSD.
- Organiza los cables dentro del gabinete para mantener una buena ventilación y evitar obstrucciones.
Paso 4: Instalación de los Controladores
- Enciende tu computadora y espera a que el sistema operativo se inicie.
- Inserta el CD con los controladores incluido en la caja o descarga el driver más arriba en esta misma página si prefieres la versión más actualizada.
- Ejecuta el instalador del controlador y sigue las instrucciones en pantalla para completar la instalación.
- Reinicia tu computadora si el instalador lo solicita para aplicar los cambios.
Paso 5: Configuración y Reconocimiento de los Discos
- Una vez que el sistema reinicie, accede a la Administración de Discos en Windows (o la herramienta correspondiente en tu sistema operativo).
- Verifica que los discos conectados a la placa sean reconocidos por el sistema.
- Si los discos no aparecen, revisa las conexiones físicas y asegúrate de que los controladores estén correctamente instalados.
- Formatea e inicializa los discos nuevos si es necesario para empezar a utilizarlos.
Consejos para un Uso Óptimo
Para garantizar el mejor rendimiento y una vida útil prolongada de tu Placa PCIE a 8 Discos SATA 6 Gbps MTS-PCIE8SATA9215M, te recomendamos seguir estas prácticas:
- Ventilación Adecuada: Mantén el interior de tu gabinete bien ventilado para evitar el sobrecalentamiento de la placa y los discos conectados.
- Actualización de Controladores: Revisa periódicamente si hay actualizaciones de los controladores disponibles más arriba en esta misma página para mejorar la compatibilidad y el rendimiento.
- Conexiones Seguras: Asegúrate de que los cables SATA y de alimentación estén bien conectados para evitar interrupciones en la transferencia de datos.
- Uso de NCQ: Si tus discos soportan Native Command Queuing (NCQ), habilita esta función en la configuración para optimizar la velocidad de acceso a los datos.
- Gestión de Discos: Utiliza configuraciones RAID si deseas redundancia o mayor velocidad, siempre que tu sistema y discos lo permitan (nota: la placa no gestiona RAID por hardware, necesitarás software adicional).
Solución de Problemas Comunes
Si encuentras dificultades durante la instalación o el uso de la placa, aquí te ofrecemos algunas soluciones a problemas frecuentes:
- La placa no es reconocida por el sistema: Verifica que esté correctamente insertada en la ranura PCI-E y que los controladores estén instalados. Reinicia el sistema y revisa las conexiones.
- Los discos no aparecen en el sistema operativo: Asegúrate de que los cables SATA y de alimentación estén bien conectados. Accede a la Administración de Discos para inicializar los discos.
- Velocidad de transferencia lenta: Confirma que estás utilizando discos compatibles con SATA 6 Gbps y que los controladores estén actualizados. Evita conectar demasiados dispositivos si tu fuente de poder no es suficiente.
- Errores intermitentes: Revisa la organización de los cables dentro del gabinete para evitar interferencias y asegúrate de que no haya componentes sueltos.
Ventajas de Elegir AMITOSAI
Al optar por la Placa MTS-PCIE8SATA9215M de AMITOSAI, te beneficias de un producto diseñado con los más altos estándares de calidad y tecnología. Esta placa no solo ofrece un rendimiento excepcional gracias a su doble chipset, sino que también asegura una experiencia de usuario mejorada con recursos adicionales como manuales en español accesibles a través de nuestra app móvil. Confía en un producto que combina innovación y practicidad para satisfacer tus necesidades de almacenamiento.
