Manual de Usuario: Placa PCIe a 2 Discos SATA 6 Gbps con Función RAID Chipset Marvell MTS-PCIESATA2RAID

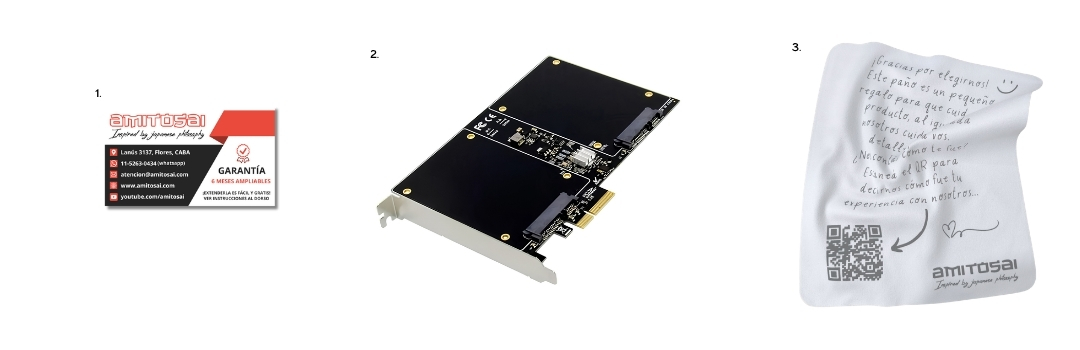

Contenido del Producto
La caja contiene los siguientes elementos:
- 1x Placa PCIe SATA 6Gbps RAID Card (MTS-PCIESATA2RAID)
- 1x CD con Driver
- Certificado de garantía
Descripción del Producto
La Placa PCIe SATA MTS-PCIESATA2RAID de AMITOSAI es una solución tecnológica de alto rendimiento diseñada para pequeños, medianos negocios y usuarios profesionales. Este dispositivo ofrece las siguientes características principales:
- Chipset MARVELL: Reconocido por su calidad, utilizado en centros de datos profesionales.
- Capacidad de expansión: Soporta 2 discos SATA III SSD o HDD con velocidades de comunicación de hasta 6 Gbps. Compatible con versiones previas (1.5 Gbps y 3 Gbps).
- Función RAID: Compatible con RAID0, RAID1, RAID10 y HyperDuo para mejorar el rendimiento y la redundancia.
- Tecnología HyperDuo: Combina un disco SSD con uno HDD para optimizar el acceso a los archivos más frecuentes a menor costo.
Características Técnicas
- Especificaciones del Chipset:Controlador: Marvell 88SE9230Compatibilidad RAID0, RAID1, RAID10 y HyperDuo.
- Conectividad y Velocidad:Puertos SATA III de 6 Gbps, retrocompatible con 3 Gbps y 1.5 Gbps.Compatibilidad con discos SSD/HDD de 2.5 pulgadas.
- Funciones PCIe:Interfaz PCI Express 2.0 x4 (compatible con ranuras x8 y x16).Soporte para enrutamiento de errores, recuperación y corrección.
- Compatibilidad con Sistemas Operativos:Windows 7, Windows 8, Windows 10.Servidores Windows 2003 y 2008 R2.
Instrucciones de Instalación
- Preparación del Entorno:
Asegúrate de contar con:Un destornillador para abrir el gabinete del equipo.Los discos SSD/HDD necesarios para conectarlos a la placa. - Instalación de la Tarjeta PCIe:Apaga y desconecta tu computadora.Retira el panel lateral del gabinete.Inserta la tarjeta en una ranura PCIe 2.0 x4 (o compatible).
- Conexión de Discos:Conecta los discos SSD o HDD a los puertos SATA de la placa.
- Cierre del Gabinete:
Asegúrate de que la tarjeta y los discos estén firmemente instalados.
Vuelve a colocar el panel lateral y enciende el equipo. - Instalación del Driver:Inserta el CD incluido en tu equipo.Sigue las instrucciones de instalación en pantalla.Reinicia el equipo una vez finalizado el proceso.
Configuración RAID
- Acceso al BIOS/UEFI RAID:Durante el arranque del sistema, accede a la configuración RAID siguiendo las indicaciones en pantalla, generalmente con las teclas específicas (como F2 o Supr).
- Selección de Nivel RAID:
Elige el nivel RAID deseado (RAID0, RAID1, RAID10 o HyperDuo).
Configura los discos que quieres incluir en el arreglo RAID. - Guardado de la Configuración:Sigue las instrucciones del asistente para finalizar.Guarda los cambios y reinicia el equipo.
Beneficios Clave del Producto
- Velocidad optimizada: 6 Gbps con compatibilidad retroactiva.
- Eficiencia con HyperDuo: Más del 80% de rendimiento SSD a un tercio del costo.
- Compatibilidad universal: Compatible con una amplia gama de discos y sistemas operativos.
Este producto de AMITOSAI incluye soporte técnico en español y acceso a manuales detallados desde la app móvil.
GRACIAS
Nos gustaría agradecerte nuevamente por comprar un producto AMITOSAI. Queremos que
sepas que ponemos a diario todo nuestro esfuerzo para ofrecerte la mejor calidad a un
precio justo, para que puedas tener la mejor tecnología en tu hogar o negocio.
Por favor, si tienes comentarios, dudas, quejas, sugerencias, felicitaciones, o necesitas
ayuda de nuestro equipo de soporte técnico, no dudes en contactarnos, será para nosotros
un gusto poder atenderte:
E-mail: atencion@amitosai.com (Respondemos Lunes a Viernes de 9 a 17hs)
Whatsapp: +54-11-5263-0434 (Lunes a Viernes de 9 a 18hs)
Web: www.amitosai.com
